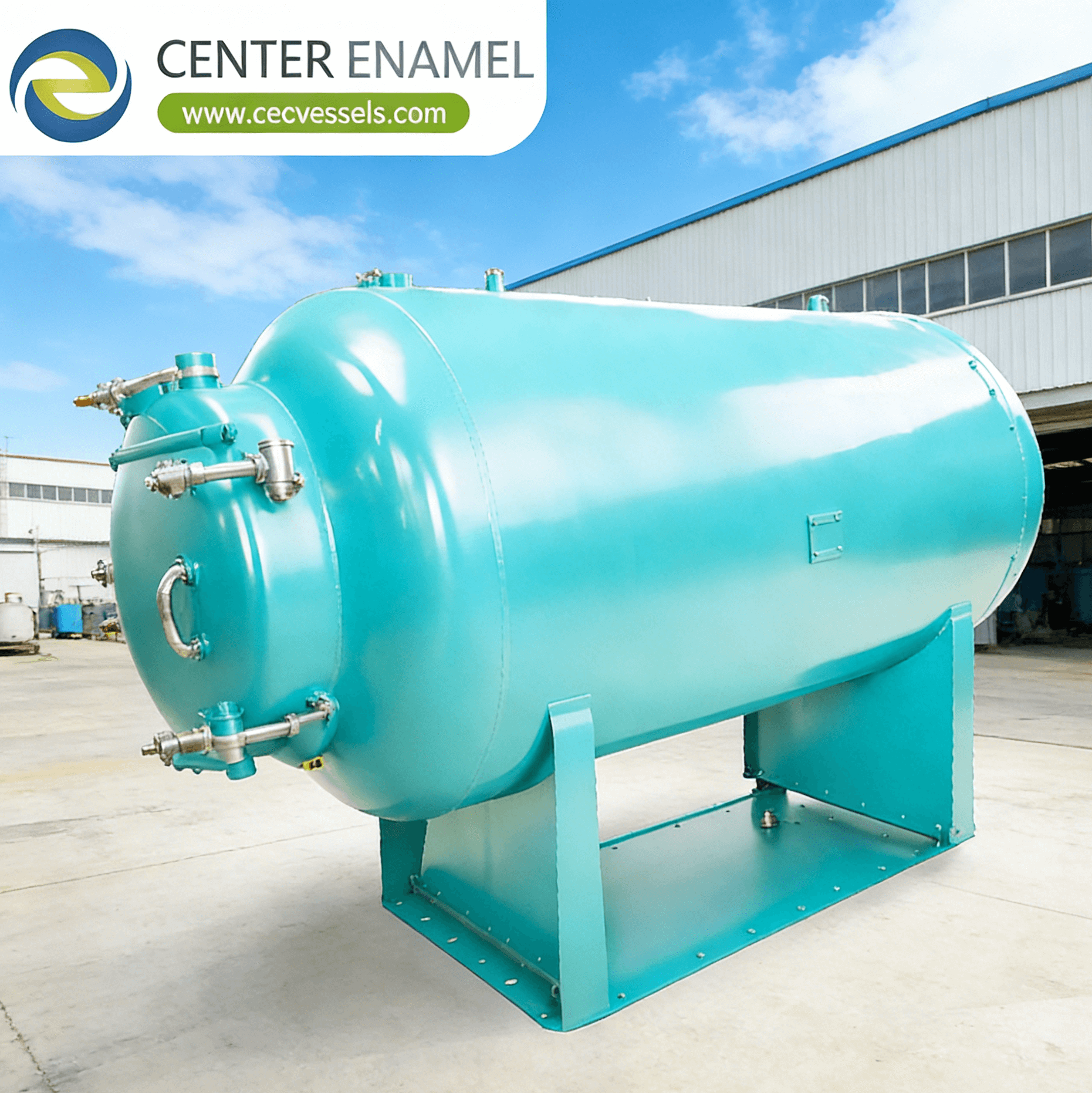

یک ظرف تحت فشار پیشرو در صنعت چیست؟ استانداردها، نوآوری و کاربردهای آن

جزئیات محصول
محل منبع: چین
نام تجاری: Center Enamel
گواهی: ISO 9001,CE, NSF/ANSI 61, WRAS, ISO 28765, LFGB, BSCI, ISO 45001
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 ست
قیمت: 2000
زمان تحویل: 2 ماه
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 200 مجموعه در روز

جزئیات اطلاعات

توضیحات محصول

یک ظرف تحت فشار پیشرو در صنعت چیست؟ استانداردها، نوآوری و کاربردهای آن

جواب دادن به سوال اصلي:چه چیزی یک ظرف تحت فشار پیشرو در صنعت را تعریف می کند و چه استانداردها، فناوری ها و قابلیت های چرخه عمر بهترین تجهیزات را از ظرف های کالا متمایز می کند؟یک ظرف تحت فشار پیشرو در صنعت آن است که فراتر از رعایت کد حداقل بخش VIII ASME برای ادغام مواد پیشرفته (9٪ Ni، دوپلیکس 2205، Cr-Mo-V) ،نظارت دوقلو دیجیتال با آرایه های سنسور IoT (نمونه گیری در دمای 1-100 Hz)، فشار، ارتعاش و انتشار صوتی) و برنامه های بازرسی مبتنی بر ریسک (RBI) بر اساس API 580 که فواصل بازرسی را از 5 تا 10-15 سال افزایش می دهد.گواهینامه ها شامل ASME U-Stamp و ثبت هیئت ملی است، علامت CE PED 2014/68/EU برای سرویس اروپا و انطباق با EEMUA 159 برای یکپارچگی مخزن ذخیره سازی. ویژگی تعیین کننده فشار بالاتر یا دیواره های ضخیم نیست،اما عملکرد چرخه عمر قابل تایید: 30+ سال عملیات ایمن و کارآمد با بهینه سازی نگهداری مبتنی بر داده.

1استانداردهای اساسی و چارچوب نوآوری

ظرف های تحت فشار پیشرو در صنعت با پیروی از یک چارچوب استاندارد چند لایه ای مشخص می شوندو تخصصی صنعت و ادغام فن آوری های دیجیتال که مدیریت چرخه زندگی پس از ساخت و ساز را تغییر می دهند.

  • **ماتریس صدور گواهینامه چند استاندارد:**یک کشتی پیشرو در صنعت به طور معمول دارای گواهینامه های متعدد است: ASME U-Stamp (بخش 1 یا 2 بخش VIII، با U2-Stamp برای بخش 2) برای پذیرش آمریکای شمالی؛PED 2014/68/EU علامت CE با ارزیابی سازگاری توسط یک نهاد مطلع (ماژول G برای بررسی فردی تجهیزات تحت فشار)، یا ماژول H1 برای تضمین کامل کیفیت) برای خدمات اروپایی؛ GB 150 (چین) و AS 1210 (آسترالیا) برای بازارهای منطقه ای.*R-Stamp (NBIC) * قابلیت تعمیر و تغییر را برای خدمات ساحلی تأیید می کندبرای کشتی های هسته ای، کلاس 1-3 بخش III ASME اعمال می شود؛ برای حمل و نقل، گواهینامه های UN / DOT و IMDG. هر استاندارد حاشیه طراحی متفاوتی دارد: ASME Division 1 از 1/3.5 UTS استفاده می کند،بخش 2 از 1/3 استفاده می کند.0 UTS با FEA؛ PED از دسته های ایمنی مختلف (کتابه های I-IV) با ماژول های مربوطه استفاده می کند.
  • **حفظ پیش بینی دوقلو دیجیتال و اینترنت اشیا:**دوقلوی دیجیتال یک نسخه مجازی از کشتی فیزیکی داده های سنسور در زمان واقعی را با مدل های استرس FEA ادغام می کند تا عمر مفید باقی مانده را پیش بینی کند و برنامه ریزی بازرسی را بهینه کند.حسگرهای IoT شامل: سنجه های فشرده سازی (یک چهارم پل یا پل کامل، 120-350 Ω) در مکان های فشرده برای نظارت مداوم بر خستگی؛ سنسورهای انتشار صوتی (AE) (150-450 kHz) ،برای تشخیص رشد ترک در طول آزمایش هیدرو و سرویس• سنسورهای دمای بی سیم (PT100 RTD، دقت ± 0.5°C) برای نظارت بر گرادیانت حرارتی.MQTT) به یک سیستم عامل مدیریت عملکرد دارایی مبتنی بر ابر (APM)، که در آن مدل های یادگیری ماشین (جنگل تصادفی، شبکه های عصبی LSTM) روند را تجزیه و تحلیل می کنند و حالت های شکست را 3 تا 12 ماه پیش بینی می کنند.
  • ** بازرسی مبتنی بر ریسک و مناسب بودن برای خدمات:**اپراتورهای پیشرو در صنعت برنامه های RBI را بر اساس API 580/581 اجرا می کنند.که به جای بازرسی با فواصل ثابت با بازرسی با اولویت بندی ریسک بر اساس احتمال شکست (PoF) و نتیجه شکست (CoF) جایگزین می شوند.PoF از مکانیسم های آسیب (ضعیف شدن، ترک خوردگی استرس، خستگی، خزیدن) ، وضعیت فعلی (موثریت بازرسی) و عوامل سیستم مدیریت محاسبه می شود.این رویکرد فواصل بازرسی را از مدت زمان 5-10 سال (خارجی) و 10-20 سال (داخلی) برای کشتی های با یکپارچگی بالا با نظارت دیجیتال به 10-15 سال افزایش می دهد.، کاهش هزینه چرخه عمر با 20-40٪*آمادگی برای استفاده (FFS) * بر اساس API 579-1/ASME FFS-1 از نمودار * ارزیابی شکست (FAD) * برای ارزیابی اینکه آیا نقص های شناسایی شده (از UT یا RT) برای ادامه خدمات قابل قبول است، جلوگیری از تعمیرات غیرضروری و خاموش شدن.

2ویژگی های تکنولوژیکی اصلی کشتی های پیشرو در صنعت

فراتر از انطباق استاندارد، کشتی های پیشرو در صنعت شامل ویژگی های فناوری در چهار حوزه هستند: مواد پیشرفته، ساخت پیشرفته، نظارت دیجیتال و مدیریت چرخه عمر.سه مجموعه نمایان از ویژگی ها وضعیت فن آوری را نشان می دهد:

  • ** مواد پیشرفته و سیستم های پوشش:**دستگاه های پیشرو در صنعت مواد را با ردیابی تایید شده از کارخانه فولاد تا محصول نهایی مشخص می کنند: گواهینامه های 3.1M EN 10204 با تجزیه و تحلیل شیمیایی، خواص مکانیکی،و سوابق درمان حرارتیبرای سرویس خوردگی، صفحه چدن انفجاری (3-10 میلی متر CRA بر روی پایه فولاد کربن) یا پوشش جوش خودکار (GTAW با نوسان)3-6 میلی متر سپرده شده) مقاومت در برابر خوردگی را در 70-90٪ صرفه جویی در هزینه نسبت به CRA جامد فراهم می کند. *Duplex 2205* (PREN 34-38، بهره 450 MPa) خدمات را به محیط های کلرید که 316L شکست می خورد گسترش می دهد، در حالی که *super duplex 2507* (PREN 42-46) خدمات ترش و کلرید تهاجمی را مدیریت می کند.گزینه های غیر فلزی شامل پوشش شیشه ای (GFS)، Ra < 0.8 μm) برای سازگاری شیمیایی جهانی و پوشش PTFE برای خدمات اسید قوی.
  • **تولید خودکار و NDE پیشرفته:**تولید پیشرو در صنعت از SAW رباتیک (سوئیچ قوس غرق شده) برای جوش های طولی و دور و بر استفاده می کند،با ردیابی خیاط در زمان واقعی (بینی لیزر) و کنترل پارامتر سازگار با حفظ هندسه گره جوش در حدود ±0.5 میلیمتر. *بررسی فوق صوتی (PAUT) * جایگزین آزمایش رادیوگرافی برای تمام جوش های نفوذ کامل می شود.ارائه پوشش 100٪ حجم با سوابق دیجیتال دائمی برای مقایسه در حال استفاده. * Time-of-Flight Diffraction (TOFD) * به اندازه گیری عمق ترک ±1 میلی متر در دیوارهای تا 300 میلی متر می رسد. نقشه برداری سختی (برینل قابل حمل یا فوق صوت) تایید می کند که HAZ با الزامات NACE MR0175 مطابقت دارد.سیستم های خودکار UT crawler، جوش های خیاط بلند را در ظرف های قطر بزرگ بررسی می کنند، با نتایج یکپارچه شده در مدل دوقلوی دیجیتال.
  • **پلتفرم مدیریت چرخه زندگی یکپارچه:**ویژگی تعیین کننده کشتی های پیشرو در صنعت ادغام داده های طراحی، ساخت، بازرسی و عملیات در یک پلت فرم دیجیتال واحد است.نقشه ایزومتریک، گواهینامه های مواد، نقشه های جوش، گزارش های NDE، سوابق تست های هیدروتیک و سابقه کار در یک پایگاه داده قابل جستجو.بازیافت فوری تاریخچه بازرسی در هنگام خاموش شدن برنامه ریزی نشدهمحاسبه مجدد RBI خودکار در صورت تغییر شرایط عملیاتی؛ تجزیه و تحلیل FFS با استفاده از اندازه نقص واقعی (نه فرض) از آخرین بازرسی؛و مدیریت گارانتی / مطالبات با ردیابی کامل موادعرضه کنندگان پیشرو پورتال های مبتنی بر ابر را با کنترل دسترسی مبتنی بر نقش (RBAC) برای اپراتور، آژانس بازرسی و اداره نظارتی ارائه می دهند.

ماتریس ویژگی ظرف فشار پیشرو در صنعت

دامنه

استاندارد / تکنولوژی

ویژگی

سود چرخه عمر

طراحی

ASME Div.2 + FEA

طبقه بندی استرس + تحلیل خستگی

زندگی 20 ساله در خزیدن

مواد

صفحه پوشیده / پوشش جوش

سطح CRA با صرفه جویی در هزینه 70 تا 90٪

بدون خوردگی بیش از 30 سال

نظارت

اینترنت اشیا + دوقلو دیجیتال

حسگرهای فشار/AE/T @ 1-100 Hz

نگهداری پیش بینی شده، 3 تا 12 ماه پیش

بازرسی

API 580 RBI + PAUT/TOFD

فواصل با اولویت ریسک، 100٪ UT

دوره بازرسی 10 تا 15 ساله

سوالات متداول (FAQ)

سوال: تفاوت بین U-Stamp ASME و U2-Stamp چیست؟

A: U-Stamp گواهی می دهد که یک ظرف مطابق با قوانین ASME بخش VIII بخش 1 ساخته شده است.که از روش های ساده طراحی با فرمول و NDE پایه (رادیوگرافی نقطه ای یا 100٪ UT در مفاصل بحرانی) استفاده می کنند.U2-Stamp تولید بخش 2 را تأیید می کند که نیاز به طراحی با تجزیه و تحلیل (FEA با طبقه بندی استرس) ، NDE دقیق تر (100٪ UT یا RT در تمام جوش های نفوذ کامل) ،یک برنامه تضمین کیفیت اجباری، و حاشیه های طراحی پایین تر (1/3.0 UTS در مقابل 1/3.5 UTS). کشتی های دسته 2 دارای دیواره های نازکتر (10-20٪ سبک تر) اما هزینه های مهندسی و ساخت بالاتر هستند.باعث می شود آنها برای ظروف بزرگ یا فشار بالا که در آن صرفه جویی در مواد، هزینه های مهندسی اضافی را جبران می کند، اقتصادی باشند..

س: دوقلوی دیجیتال چگونه مدیریت چرخه عمر ظروف تحت فشار را بهبود می بخشد؟

ج: دوقلوی دیجیتال مدل طراحی کشتی (ژئومتری، مواد، تجزیه و تحلیل استرس) را با داده های سنسور در زمان واقعی (درجه حرارت، فشار، فشار،انتشار صوتی) و تاریخچه بازرسی در یک نسخه مجازی واحدالگوریتم های یادگیری ماشین روند را برای پیش بینی حالت شکست تجزیه و تحلیل می کنند: شروع ترک خستگی از شمارش چرخه تنش (الگوریتم جریان باران) پیش بینی می شود.نرخ خوردگی از روند داده های ضخامت UT ردیابی می شود· خسارت های خروجی از طریق جمع آوری پارامتر لارسون-میلر تخمین زده می شود. این امکان را برای برنامه ریزی بازرسی بر اساس وضعیت واقعی به جای فواصل ثابت فراهم می کند.افزایش فواصل بازرسی تا 50 تا 100 درصد و کاهش خاموشی های برنامه ریزی نشده تا 30 تا 60 درصددوقلوی دیجیتال همچنین تجزیه و تحلیل FFS را با استفاده از داده های نقص واقعی (نه فرض) امکان پذیر می کند.

س: بازرسی مبتنی بر ریسک (RBI) چیست و چگونه فواصل بازرسی را افزایش می دهد؟

A: RBI بر اساس API 580/581 بازرسی وقفه ثابت را با برنامه ریزی اولویت بندی شده ریسک جایگزین می کند.PoF از مکانیسم های آسیب رسانی ظرف محاسبه می شود، رقیق شدن محلی، ترک خوردگی استرس، آسیب هیدروژن، خستگی، خزیدن) ، اثربخشی بازرسی (چه چیزی یافت شد در مقابل آنچه می توان یافت) و عوامل سیستم مدیریت.CoF بر اساس موجودی (حجم مایع خطرناک) است.، سمی/ قابل اشتعال بودن و تراکم جمعیت در شعاع انفجار. سفینه های پرخطر هر 5 سال یکبار بازرسی می شوند؛ سفینه های کم خطر با نظارت دیجیتال ممکن است تا 10 تا 15 سال گسترش یابد.متوسط کاهش هزینه های بازرسی چرخه عمر 20-40٪ در مقایسه با فواصل ثابت مقرر در کد است.

سوال: PED 2014/68/EU چیست و چگونه از ASME برای صدور گواهینامه ظرف های تحت فشار متفاوت است؟

A: دستورالعمل تجهیزات تحت فشار (PED) 2014/68/EU مقررات اروپایی مربوط به طراحی، ساخت و ارزیابی سازمانی تحت فشار است.برخلاف ASME (یک کد ساختمانی با قوانین طراحی پیش فرض و مجوز U-Stamp)، PED یک دستورالعمل چارچوبی است که الزامات ایمنی اساسی (ESR) را تعریف می کند و تجهیزات را بر اساس نوع مایع به دسته های I-IV اختصاص می دهد (گروه 1: خطرناک؛ گروه 2:دیگر) و محصول فشار-حجمدسته IV (بالاترین) نیاز به مشارکت بدن مطلع دارد (ماژول G: تأیید واحد یا ماژول H1: QA کامل).قوانین طراحی ASME می تواند برای برآورده کردن ESR های PED از طریق PMA یک بدن مطلع (ارزیابی مواد خاص) استفاده شود.یک کشتی با هر دو علامت ASME U-Stamp و PED CE می تواند به هر دو بازار خدمت کند.
