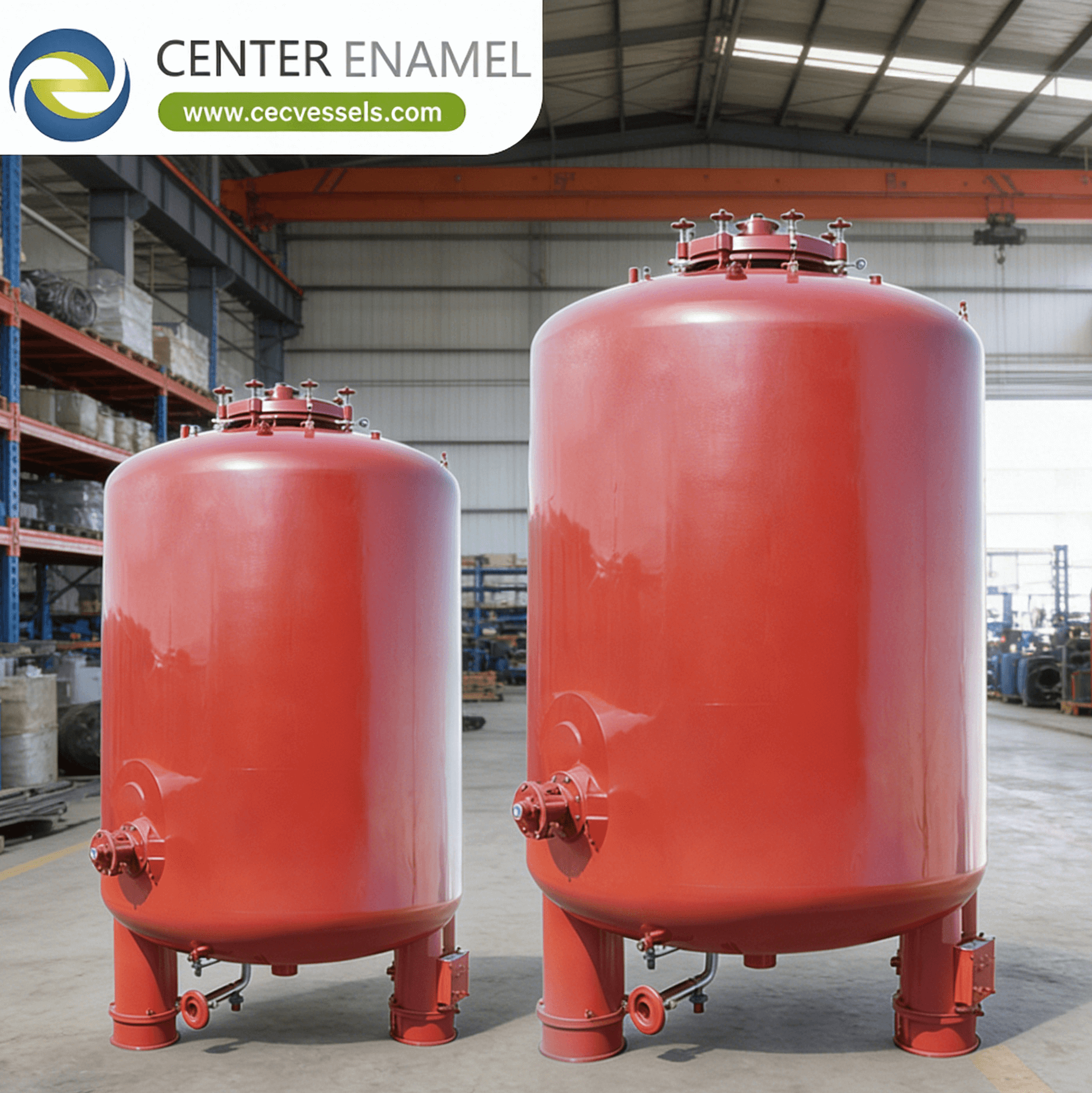

ظرف فشار دمای پایین چیست؟ طراحی، مواد و کاربرد

جزئیات محصول
محل منبع: چین
نام تجاری: Center Enamel
گواهی: ISO 9001,CE, NSF/ANSI 61, WRAS, ISO 28765, LFGB, BSCI, ISO 45001
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 ست
قیمت: 2000
زمان تحویل: 2 ماه
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 200 مجموعه در روز

جزئیات اطلاعات

توضیحات محصول

مخزن فشار دمای پایین چیست؟ طراحی، مواد و کاربردها

پاسخ به سوال اصلی:مخزن فشار دمای پایین چیست و چه تغییراتی در مواد و طراحی برای عملکرد ایمن در دمای زیر 46- درجه سانتیگراد نیاز دارد؟یک مخزن فشار دمای پایین، مخزنی با کد ASME بخش VIII است که برای سرویس در دمای زیر 46- درجه سانتیگراد (آستانه‌ای که فولاد کربن به رفتار شکننده تبدیل می‌شود) طراحی شده است و به موادی با چقرمگی دمای پایین تأیید شده نیاز دارد. *حداقل دمای فلز طراحی (MDMT)* انتخاب مواد را تعیین می‌کند: زیر 46- درجه سانتیگراد، فولاد کربن دانه‌ریز نرمال شده (SA-516 Gr.70N) با تست ضربه شارپی V-notch (CVN) طبق ASME بخش VIII UG-84 مورد نیاز است؛ زیر 104- درجه سانتیگراد، فولاد 9% نیکل (SA-353) یا فولاد ضد زنگ آستنیتی (304L/316L) استفاده می‌شود؛ زیر 196- درجه سانتیگراد، فقط فولادهای آستنیتی، آلومینیوم (5083) یا فولاد 9% Ni برای سرویس LNG (162- درجه سانتیگراد)، اکسیژن مایع (183- درجه سانتیگراد) و نیتروژن مایع (196- درجه سانتیگراد) مناسب هستند.

1. اصول طراحی اصلی برای سرویس دمای پایین

طراحی مخزن دمای پایین بر جلوگیری از شکست ترد تمرکز دارد - یک حالت خرابی فاجعه‌بار که در آن ترک با سرعتی نزدیک به سرعت صوت در دیواره مخزن بدون تغییر شکل پلاستیک قابل اندازه‌گیری منتشر می‌شود. سه اصل متالورژیکی و طراحی، عملکرد ایمن را هدایت می‌کنند:

  • **تأیید چقرمگی ضربه شارپی V-notch:**ASME بخش VIII UG-84 آزمایش ضربه CVN را در دمای MDMT یا پایین‌تر از آن الزامی می‌کند. نمونه آزمایش (10×10×55 میلی‌متر با شکاف V 2 میلی‌متر، مطابق با ASTM E23 ماشین‌کاری شده) توسط یک چکش آونگی ضربه می‌خورد؛ انرژی جذب شده (بر حسب ژول) باید از حداقل مقدار مشخص شده بر اساس ضخامت ماده بیشتر باشد. برای SA-516 Gr.70N در دمای 46- درجه سانتیگراد، حداقل CVN 18-27 ژول (بسته به ضخامت) است. برای فولاد 9% Ni (SA-353) در دمای 196- درجه سانتیگراد، مقادیر CVN 40-70 ژول به دلیل فاز آستنیت پایدار شده قابل دستیابی است. *انبساط جانبی* (حداقل 0.38 میلی‌متر) و *ظاهر شکست برشی* (حداقل 70% برای نمونه‌های با اندازه کامل) معیارهای پذیرش ثانویه را ارائه می‌دهند.
  • **کنترل دمای انتقال از چکش‌خوار به ترد (DBTT):**فلزات BCC (مکعبی با بدنه مرکزی) - فولاد کربن، فولاد کم آلیاژ و گریدهای فریتی کروم - یک DBTT را نشان می‌دهند که در آن حالت شکست از چکش‌خوار (همبستگی ریز حفره) به ترد (شکافت) تغییر می‌کند. DBTT فولاد کربن تقریباً 20- تا 40- درجه سانتیگراد است، بنابراین سرویس در دمای پایین‌تر از 46- درجه سانتیگراد نیازمند مواد آستنیتی (ساختار FCC، بدون DBTT) یا فولاد 9% Ni است که افزودن نیکل آن DBTT را به زیر 196- درجه سانتیگراد کاهش می‌دهد. *50% FATT (دمای انتقال ظاهر شکست)*، که در آن 50% شکست چکش‌خوار و 50% شکست ترد مشاهده می‌شود، باید حداقل 15-30 درجه سانتیگراد پایین‌تر از MDMT باشد. روش دانه‌ریز (ASTM E112، اندازه دانه شماره 5 یا ریزتر) و عملیات حرارتی نرمال‌سازی، DBTT را 10-20 درجه سانتیگراد کاهش می‌دهد.
  • **مدیریت تنش حرارتی و انبساط دیفرانسیلی:**مخازن دمای پایین انبساط حرارتی دیفرانسیلی شدیدی بین مخزن داخلی سرد و ژاکت یا تکیه‌گاه خارجی در دمای محیط تجربه می‌کنند. برای یک مخزن داخلی از فولاد 9% Ni در دمای 162- درجه سانتیگراد و یک مخزن خارجی از فولاد کربن در دمای +20 درجه سانتیگراد، انقباض دیفرانسیلی تقریباً 2.7 میلی‌متر در هر متر طول است که نیازمند اتصالات انعطاف‌پذیر (منیفولد یا شلنگ‌های فلزی انعطاف‌پذیر) بر روی تمام لوله‌کشی‌ها است. *ASME بخش VIII ضمیمه 3* به طراحی دامنه‌های تکیه‌گاه برای مخازن سرد می‌پردازد: اتصال دامنه به پوسته باید شامل یک بخش انتقال حرارتی باشد تا تنش حرارتی را به زیر استحکام تسلیم در دمای فلز محدود کند. عایق پودر پرلیت (هدایت حرارتی 0.02-0.04 وات بر متر کلوین در خلاء) فضای حلقوی بین مخزن داخلی و خارجی را برای مخازن ذخیره‌سازی LNG دو جداره پر می‌کند.

2. انواع اصلی مخازن فشار دمای پایین

مخازن دمای پایین بر اساس گاز مایع که حاوی آن هستند، MDMT مربوطه و استراتژی مواد دسته‌بندی می‌شوند. سه دسته کاربرد اصلی اکثریت تأسیسات صنعتی را نشان می‌دهند:

  • **مخازن ذخیره‌سازی و فرآوری LNG (MDMT 162- درجه سانتیگراد):**این مخازن دو جداره با کف تخت (ظرفیت 1000-200000 متر مکعب) گاز طبیعی مایع را در دمای 162- درجه سانتیگراد ذخیره می‌کنند. مخزن داخلی از فولاد 9% Ni (SA-353) با ضخامت دیواره 10-25 میلی‌متر برای مخازن فشار ساخته شده در کارگاه تا 500 متر مکعب، یا فولاد ضد زنگ 304L برای مخازن فرآیندی کوچکتر است. مخزن خارجی (فولاد کربن) حاوی عایق خلاء پرلیت است که نرخ تبخیر را برای مخازن ذخیره‌سازی بزرگ به 0.05-0.1% در روز کاهش می‌دهد. ASME بخش VIII تقسیم 1 با ضمیمه (الزامات تکمیلی دمای سرد) یا API 620 ضمیمه Q طراحی را هدایت می‌کند، با بازرسی 100% UT از تمام جوش‌ها و PWHT تسکین تنش در دمای 550-585 درجه سانتیگراد (زیر دمای Ac1 برای حفظ ریزساختار تمپر شده فولاد 9% Ni).
  • **مخازن فرآوری گاز برودتی (MDMT 104- تا 196- درجه سانتیگراد):**این مخازن ASME در واحدهای جداسازی هوا (ASU)، جعبه‌های سرد اتیلن و کارخانه‌های مایع‌سازی نیتروژن استفاده می‌شوند. برای سرویس تا دمای 104- درجه سانتیگراد (تبرید اتیلن)، فولاد 3.5% Ni (SA-203 Gr.D) یا فولاد ضد زنگ 304L مشخص شده است. برای سرویس 196- درجه سانتیگراد (نیتروژن مایع، اکسیژن، آرگون)، فولاد کاملاً آستنیتی 304L/316L یا آلومینیوم 5083-O استفاده می‌شود، زیرا این فلزات FCC فاقد DBTT هستند. مبدل‌های حرارتی صفحه-باله (آلومینیوم لحیم شده، ~100 لایه، حجم 6-12 متر مکعب) جایگزین مبدل‌های پوسته و لوله برای فشرده‌سازی می‌شوند. *گرمای ویژه متوسط* فولاد 9% Ni در دمای 162- درجه سانتیگراد 0.45 کیلوژول بر کیلوگرم کلوین (در مقابل 0.50 در دمای محیط) و ضریب *انقباض حرارتی* 1.2×10⁻⁵ /درجه سانتیگراد است که نیازمند بخش‌های انتقال حرارتی در نقاط تکیه‌گاه است.
  • **مخازن هیدروژن و هلیوم مایع (MDMT 253- تا 270- درجه سانتیگراد):این مخازن فوق‌العاده دمای پایین از فولاد ضد زنگ آستنیتی 304L یا 316L برای هیدروژن مایع (253- درجه سانتیگراد) و فولاد آستنیتی یا آلومینیوم برای هلیوم مایع (269- درجه سانتیگراد) استفاده می‌کنند. طراحی عایق خلاء (مخزن داخلی با عایق چند لایه - MLI از لایه‌های متناوب فویل آلومینیومی و کاغذ شیشه‌ای، 30-100 لایه - در داخل یک پوسته خارجی با روکش خلاء) نشتی حرارت را به کمتر از 1 وات بر متر مربع کاهش می‌دهد. برای هلیوم مایع، *عایق فوق‌العاده* که شار حرارتی 0.5-2.0 وات بر متر مربع را به دست می‌آورد، ضروری است، زیرا گرمای نهان تبخیر هلیوم فقط 2.18 کیلوژول بر لیتر است (در مقابل 226 کیلوژول بر لیتر برای LNG). نرخ تبخیر 0.3-1.0% در روز برای مخازن حمل و نقل 10-50 متر مکعبی با دریچه تخلیه فعال معمول است.ماتریس مقایسه مواد مخزن فشار دمای پایین

درجه مواد

محدوده MDMT

انرژی ضربه CVN

کاربرد

SA-516 Gr.70N

بالاتر از 46- درجه سانتیگراد

18-27 ژول در دمای 46- درجه سانتیگراد

پروپان/بوتان سرد شده

SA-353 (9% Ni)

بالاتر از 196- درجه سانتیگراد

40-70 ژول در دمای 196- درجه سانتیگراد

ذخیره‌سازی LNG (162- درجه سانتیگراد)

304L / 316L

بالاتر از 270- درجه سانتیگراد

60-100 ژول در دمای 196- درجه سانتیگراد

ASU برودتی، LH2، LHe

سوالات متداول (FAQ)

س: حداقل دمای فلز طراحی (MDMT) چیست و چرا حیاتی است؟

پ: MDMT پایین‌ترین دمای فلزی است که انتظار می‌رود مخزن تحت فشار، از جمله راه‌اندازی، خاموش کردن و شرایط غیرعادی، در آن کار کند. ASME بخش VIII الزامی می‌کند که تمام مواد حامل فشار دارای چقرمگی ضربه شارپی V-notch تأیید شده در MDMT یا پایین‌تر از آن باشند. کار کردن یک مخزن فولاد کربن در دمای پایین‌تر از MDMT آن، خطر شکست ترد فاجعه‌بار را به همراه دارد - ترکی که با سرعتی نزدیک به سرعت صوت بدون تغییر شکل پلاستیک قبلی در دیواره منتشر می‌شود. MDMT بر روی پلاک نام مخزن حک شده است و نباید بدون تحلیل مهندسی طبق ASME بخش VIII UG-20(f) یا کد مورد 2216 از آن فراتر رفت.

س: چرا از فولاد 9% نیکل برای مخازن ذخیره‌سازی LNG به جای فولاد ضد زنگ استفاده می‌شود؟

پ: فولاد 9% Ni (SA-353) تعادل بهینه‌ای را ارائه می‌دهد: دارای DBTT زیر 196- درجه سانتیگراد است (مناسب برای LNG در دمای 162- درجه سانتیگراد)، استحکام بالاتری نسبت به فولاد ضد زنگ آستنیتی دارد (استحکام تسلیم 515 مگاپاسکال در مقابل 205 مگاپاسکال برای 304L، که امکان دیواره‌های نازک‌تر و هزینه کمتر را فراهم می‌کند) و انقباض حرارتی کمتری نسبت به گریدهای آستنیتی دارد (کاهش تنش حرارتی در تکیه‌گاه‌ها). افزودن 9% Ni فاز آستنیت باقی‌مانده را بین ماتریس مارتنزیت تمپر شده تثبیت می‌کند و چقرمگی دمای پایین را فراهم می‌کند. فولاد 9% Ni تقریباً 3 برابر فولاد کربن هزینه دارد اما فقط 0.5 برابر فولاد ضد زنگ، که آن را به گزینه‌ای اقتصادی برای مخازن ذخیره‌سازی بزرگ LNG تبدیل می‌کند.

س: عایق چند لایه (MLI) چیست و چگونه نشتی حرارت را در مخازن برودتی کاهش می‌دهد؟

پ: MLI شامل 30-100 لایه متناوب از فویل آلومینیومی با بازتاب بالا (ضخامت 12-25 میکرومتر) و ماده جداکننده با رسانایی کم (کاغذ شیشه‌ای یا شبکه پلی استر، ضخامت 0.05-0.15 میلی‌متر) است که در حلقه خلاء بین مخازن داخلی و خارجی نصب می‌شود. هر لایه فویل 95-97% تابش مادون قرمز را منعکس می‌کند و با بیش از 30 لایه، انتقال حرارت تابشی باقی‌مانده 200-300 برابر نسبت به خلاء برهنه کاهش می‌یابد. هدایت حرارتی مؤثر MLI نصب شده به درستی در خلاء بالا (<10⁻³ میلی‌بار) 0.00005-0.0002 وات بر متر کلوین است که نرخ تبخیر 0.05-0.1% در روز را برای مخازن بزرگ LNG و 0.3-1.0% در روز را برای مخازن حمل و نقل کوچکتر LH2 به دست می‌آورد.

س: معافیت‌های تست ضربه ASME چیست و چگونه برای مخازن دمای پایین اعمال می‌شوند؟پ: ASME بخش VIII UG-20(f) و شکل UCS-66 معافیت‌های تست ضربه را بر اساس ضخامت ماده و MDMT ارائه می‌دهند: مواد نازک (< 10 میلی‌متر) ممکن است در دماهای پایین تا 48- درجه سانتیگراد معاف شوند زیرا *دمای مرجع* (مشتق شده از ضخامت، استحکام تسلیم و تنش اعمال شده) بالاتر از DBTT است. با این حال، برای مخازنی که در دمای پایین‌تر از 46- درجه سانتیگراد کار می‌کنند، معافیت‌ها به ندرت قابل اعمال هستند - تست ضربه در MDMT برای اکثر ضخامت‌ها و گریدهای مواد اجباری است. کد مورد 2216 کاهش MDMT را بدون تست ضربه در صورتی که تحلیل مکانیک شکست (با استفاده از *نمودار ارزیابی شکست* طبق API 579-1/ASME FFS-1) تحمل نقص کافی را نشان دهد، مجاز می‌داند، اما این امر نیازمند تحلیل مهندسی پیشرفته و پذیرش نظارتی است.
