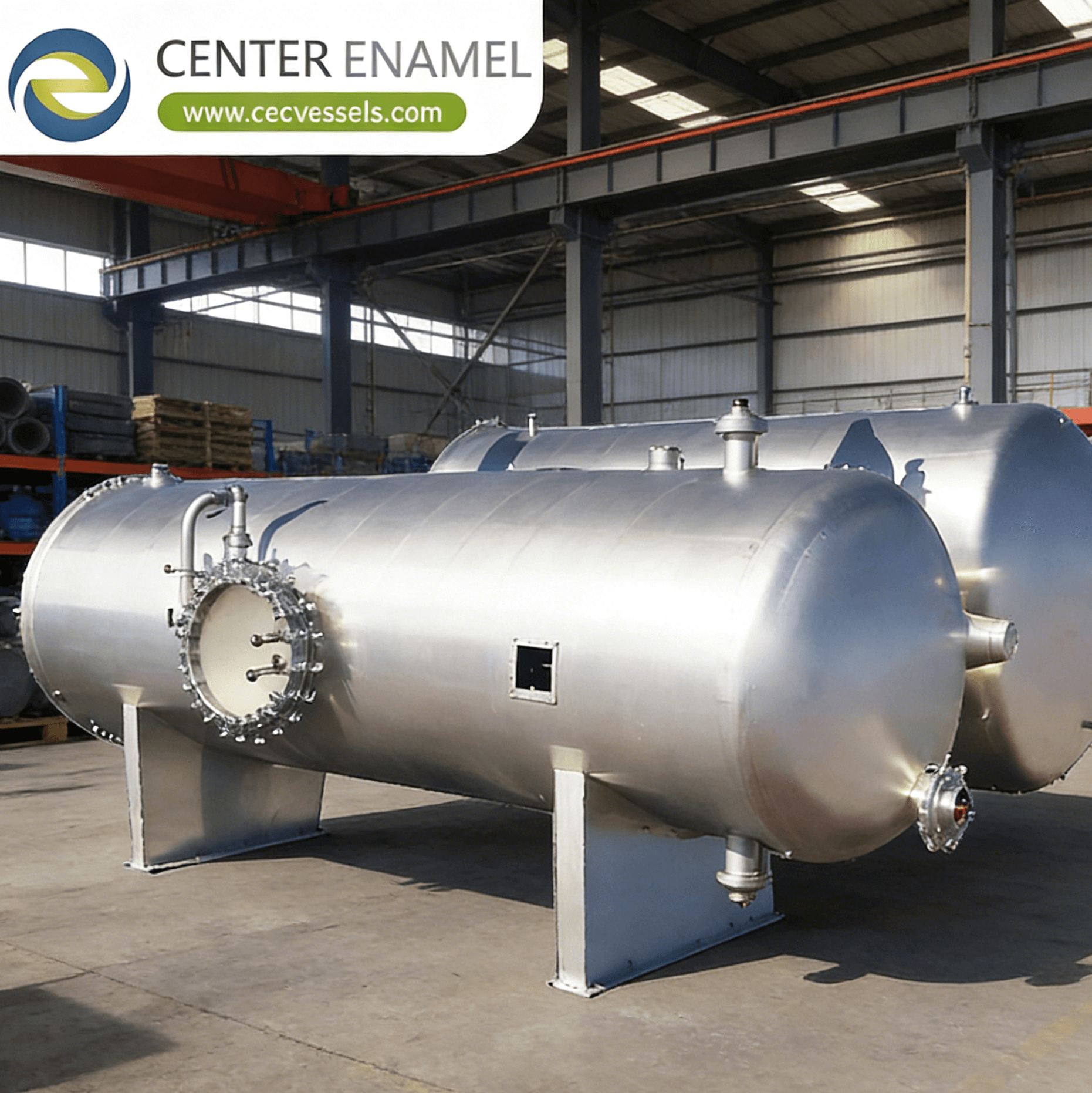

مخزن فشار فیلتراسیون چیست؟ طراحی، اصول و کاربردها

جزئیات محصول
محل منبع: چین
نام تجاری: Center Enamel
گواهی: ISO 9001,CE, NSF/ANSI 61, WRAS, ISO 28765, LFGB, BSCI, ISO 45001
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 ست
قیمت: 2000
زمان تحویل: 2 ماه
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 200 مجموعه در روز

جزئیات اطلاعات

توضیحات محصول

مخزن فشار فیلتراسیون چیست؟ طراحی، اصول و کاربردها

پاسخ به سوال اصلی:مخزن فشار فیلتراسیون چیست و چگونه جامدات را از سیالات فرآیندی تحت فشار بالا جدا می کند؟مخزن فشار فیلتراسیون یک مخزن با کد ASME و رتبه فشار است که مایع یا گاز را از طریق یک رسانه فیلتر متخلخل - کارتریج، کیسه یا بستر چند رسانه ای - عبور می دهد تا جامدات معلق را جذب کند در حالی که فیلتر تصفیه شده را عبور می دهد. این مخازن که در فشارهای طراحی از 0.1 تا 10 مگاپاسکال کار می کنند، از فشار دیفرانسیل به عنوان نیروی محرکه استفاده می کنند و به درجه بندی حفظ ذرات از 0.1 میکرومتر تا 500 میکرومتر در کاربردهای شیمیایی، پتروشیمی و تصفیه آب دست می یابند.

1. اصول عملیاتی اصلی مخازن فشار فیلتراسیون

عملکرد جداسازی یک مخزن فشار فیلتراسیون به سه مکانیسم فیزیکی مرتبط بستگی دارد که نحوه جذب جامدات و نحوه حفظ جریان ثابت مخزن در طول چرخه های عملیاتی طولانی را کنترل می کند.

  • **جریان با نیروی فشار دیفرانسیل:**مخزن با حفظ اختلاف فشار بین سمت ورودی (بالادست) و سمت خروجی (پایین دست) رسانه فیلتر کار می کند. طبق قانون دارسی، نرخ جریان Q = (k·A·ΔP)/(μ·L) است، که در آن k نفوذپذیری، A مساحت فیلتر، ΔP فشار دیفرانسیل، μ ویسکوزیته سیال و L ضخامت رسانه است. محدوده ΔP عملیاتی معمول از 0.05 مگاپاسکال در شرایط تمیز تا 0.35 مگاپاسکال در فشار نهایی متغیر است که چرخه شستشوی معکوس یا تعویض عنصر را آغاز می کند.
  • **مکانیسم های فیلتراسیون عمقی در مقابل سطحی:**فیلتراسیون سطحی ذرات را در سطح بالادست رسانه (کارتریج یا کیسه) جذب می کند و یک کیک فیلتر تشکیل می دهد که خود احتباس را بهبود می بخشد. فیلتراسیون عمقی ذرات را در مسیر پر پیچ و خم یک بستر رسانه گرانولی (ماسه، آنتراسیت، کربن فعال) به دام می اندازد و به حذف چند مانعی دست می یابد. نسبت L/D (طول به قطر) بسترهای رسانه عمقی معمولاً از 1.5:1 تا 3:1 متغیر است تا زمان تماس کافی را تضمین کند.
  • **چرخه شستشوی معکوس و احیا:**هنگامی که فشار دیفرانسیل به نقطه تنظیم نهایی (معمولاً 0.30-0.35 مگاپاسکال) می رسد، مخزن وارد یک توالی شستشوی معکوس می شود: جریان رو به جلو معکوس می شود و آب فیلتر شده یا هوای فشرده بستر رسانه را 20-30٪ منبسط می کند و جامدات جذب شده را جدا می کند. مدت زمان شستشوی معکوس معمولاً 10-15 دقیقه با نرخ جریان 1.5-2 برابر جریان سرویس است که 95-98٪ از نفوذپذیری اصلی رسانه را بازیابی می کند.
2. انواع اصلی مخازن فشار فیلتراسیون

مخازن فشار فیلتراسیون صنعتی بر اساس پیکربندی رسانه فیلتر، تعداد مراحل و وظیفه فرآیندی خاصی که خدمت می کنند طبقه بندی می شوند. سه پیکربندی اصلی بر بازار غالب هستند:

  • **مخازن فیلتر کارتریجی:**این مخازن عمودی یا افقی ASME یک تا ده ها عنصر کارتریج قابل تعویض چین دار یا سیم پیچی شده (معمولاً طول 10 تا 40 اینچ، قطر خارجی 2.5 اینچ) را در خود جای می دهند. این مخازن با درجه بندی حفظ ذرات از 0.1 میکرومتر تا 100 میکرومتر، به عنوان فیلترهای پولیش در پایین دست جداکننده های اولیه عمل می کنند. مخازن چند کارتریجی با 7-21 عنصر، نرخ جریان از 50 تا 2000 متر مکعب در ساعت را مدیریت می کنند، با بدنه های فولاد ضد زنگ 316L استاندارد برای سرویس شیمیایی.
  • **فیلترهای فشار چند رسانه ای:**مخازن عمودی ASME پر شده با رسانه گرانولی لایه ای - معمولاً آنتراسیت (0.8-1.2 میلی متر)، ماسه فیلتر (0.4-0.8 میلی متر) و شن پشتیبان - به فیلتراسیون عمقی برای حذف TSS تا 5-10 میلی گرم در لیتر دست می یابند. قطر مخازن از 0.9 متر تا 4.3 متر برای نرخ جریان 20-500 متر مکعب در ساعت در هر واحد متغیر است. این مخازن در فشار سرویس 0.3-0.6 مگاپاسکال با نرخ بارگذاری سطحی 10-25 متر در ساعت (معادل گالن در دقیقه بر فوت مربع) کار می کنند.
  • **محفظه های فیلتر کیسه ای:**مخازن فشار فولادی ضد زنگ تک یا چند کیسه ای، کیسه های فیلتر دوخته شده (اندازه #1: 7 اینچ * 16 اینچ، #2: 7 اینچ * 32 اینچ) با درجه بندی جذب ذرات 1-800 میکرومتر را می پذیرند. محفظه های کیسه ای برای کاربردهای با محتوای جامد بالا که در آن فرکانس تعویض کارتریج بیش از حد خواهد بود، ترجیح داده می شوند. فشار طراحی معمول 1.0-1.6 مگاپاسکال با نرخ جریان 20-900 متر مکعب در ساعت برای پیکربندی های چند کیسه ای است.
ماتریس مقایسه انواع مخازن فشار فیلتراسیون

نوع مخزن

رسانه فیلتر

درجه بندی ذرات

ظرفیت جریان

مخزن فیلتر کارتریجی

کارتریج های چین دار/سیم پیچی شده (10 تا 40 اینچ)

0.1 میکرومتر تا 100 میکرومتر

50-2000 متر مکعب در ساعت (7-21 عنصر)

فیلتر فشار چند رسانه ای

لایه های آنتراسیت + ماسه + شن

5-10 میلی گرم در لیتر خروجی TSS

20-500 متر مکعب در ساعت (قطر 0.9-4.3 متر)

محفظه فیلتر کیسه ای

کیسه های فیلتر دوخته شده (#1 یا #2)

1-800 میکرومتر

20-900 متر مکعب در ساعت (چند کیسه ای)

سوالات متداول (FAQ) س: حداکثر فشار طراحی برای مخزن فشار فیلتراسیون چقدر است؟

پاسخ: مخازن فشار فیلتراسیون معمولاً طبق استانداردهای ASME Section VIII Division 1 برای فشارهای سرویس از 0.1 تا 10 مگاپاسکال طراحی می شوند. رایج ترین واحدهای صنعتی در فشار 0.3-1.6 مگاپاسکال کار می کنند، در حالی که کاربردهای فشار بالا مانند پیش تصفیه اسمز معکوس ممکن است به مخازن با رتبه 2.5-4.0 مگاپاسکال با اتصالات فلنجی مطابق با ASME B16.5 کلاس 150# یا 300# نیاز داشته باشند.

س: مخزن فیلتر کارتریجی چه تفاوتی با فیلتر چند رسانه ای دارد؟

پاسخ: مخزن فیلتر کارتریجی از عناصر کارتریج قابل تعویض چین دار یا سیم پیچی شده برای فیلتراسیون سطحی یا نزدیک به سطح با درجه بندی 0.1-100 میکرومتر استفاده می کند که برای وظایف پولیش با خوراک کم TSS مناسب است. فیلتر چند رسانه ای از رسانه گرانولی لایه ای برای فیلتراسیون عمقی استفاده می کند و به حذف TSS حجمی تا 5-10 میلی گرم در لیتر دست می یابد و به جای تعویض عنصر، از طریق شستشوی معکوس احیا می شود. مخازن چند رسانه ای بزرگتر هستند و بار جامدات بیشتری را مدیریت می کنند.

س: چه چیزی فرکانس چرخه شستشوی معکوس را برای فیلتر چند رسانه ای تعیین می کند؟

پاسخ: شستشوی معکوس زمانی آغاز می شود که فشار دیفرانسیل به 0.30-0.35 مگاپاسکال (افت هد نهایی) برسد یا پس از یک بازه زمانی مشخص (معمولاً 24-48 ساعت)، هر کدام که زودتر اتفاق بیفتد. نرخ جریان شستشوی معکوس باید به انبساط 20-30٪ بستر رسانه دست یابد و به مدت 10-15 دقیقه برای بازیابی نفوذپذیری اجرا شود. مانیتورهای کدورت آنلاین بر روی خروجی، در صورت تشخیص نفوذ، یک محرک ثانویه را فراهم می کنند.

س: از چه موادی برای فیلتراسیون مواد شیمیایی خورنده استفاده می شود؟

پاسخ: برای سرویس مواد شیمیایی خورنده، مخازن فیلتراسیون از فولاد ضد زنگ 316/316L، دوپلکس 2205، Hastelloy C-276 یا تیتانیوم Gr.2 بسته به غلظت کلراید و دما ساخته می شوند. مخازن فولادی با روکش PTFE یا روکش شیشه ای برای فیلتراسیون اسید قوی استفاده می شوند. اجزای داخلی (کارتریج، کیسه، سبدهای پشتیبان) در پلی پروپیلن، PTFE، فولاد ضد زنگ یا پنبه برای سازگاری شیمیایی موجود هستند.
