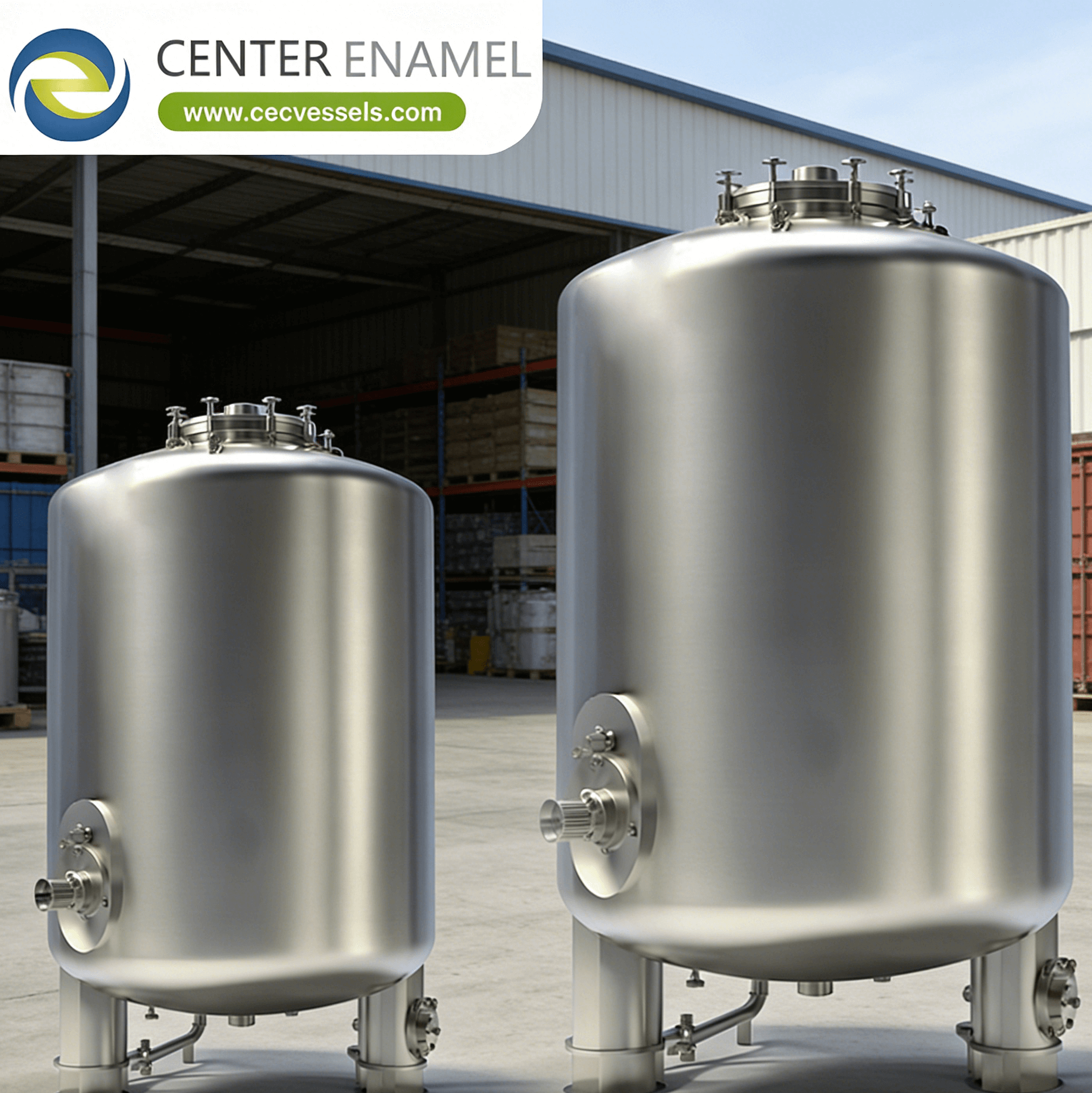

یک راه حل ظرف فشار چیست؟ مهندسی، ادغام و برنامه های کاربردی

جزئیات محصول
محل منبع: چین
نام تجاری: Center Enamel
گواهی: ISO 9001,CE, NSF/ANSI 61, WRAS, ISO 28765, LFGB, BSCI, ISO 45001
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 ست
قیمت: 2000
زمان تحویل: 2 ماه
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 200 مجموعه در روز

جزئیات اطلاعات

توضیحات محصول

راه حل مخزن تحت فشار چیست؟ مهندسی، یکپارچه‌سازی و کاربردها



پاسخ به سوال اصلی:راه حل مخزن تحت فشار چیست و چگونه فراتر از یک مخزن منفرد برای پوشش دادن کل سیستم مهندسی شده و پشتیبانی چرخه عمر گسترش می‌یابد؟یک راه حل مخزن تحت فشار یک بسته مهندسی یکپارچه است که یک سیستم فرآیندی کاملاً کاربردی با درجه فشار ارائه می‌دهد - نه فقط مخزن کد شده ASME، بلکه طراحی فرآیند (PFD، P&ID، بررسی HAZOP با بیش از 100 گره انحراف)، ساخت (ASME U-Stamp با ردیابی کامل مواد)، سیستم‌های کمکی (ابزار دقیق، لوله‌کشی، شیرها، پمپ‌ها، مبدل‌های حرارتی)، مونتاژ اسکیدهای مدولار (کاهش نصب میدانی 40-60٪)، راه‌اندازی کلید در دست (IQ/OQ/PQ طبق ISA-TR84)، و پشتیبانی چرخه عمر (قطعات یدکی، بازرسی، برنامه RBI). این راه حل که از طریق مدل‌های EPC یا EPCM با بازه‌های زمانی 6-18 ماهه و تضمین عملکرد 95-98٪ از توان طراحی ارائه می‌شود، مسئولیت تک منبعی را در کل چرخه عمر دارایی تضمین می‌کند.

1. اصول اصلی مهندسی و یکپارچه‌سازی

یک راه حل مخزن تحت فشار چندین رشته مهندسی - فرآیند، مکانیک، برق، ابزار دقیق و سازه - را در یک تحویل هماهنگ یکپارچه می‌کند. سه اصل بر یکپارچه‌سازی موفق راه حل حاکم است:

• **یکپارچه‌سازی طراحی فرآیند و ایمنی (HAZOP/SIL):**راه حل با طراحی فرآیند آغاز می‌شود: PFD (نمودار جریان فرآیند) که تعادل جرمی و تعادل حرارتی را تعریف می‌کند، و سپس P&ID (نمودار لوله‌کشی و ابزار دقیق) که تمام تجهیزات، لوله‌کشی، شیرها، ابزار دقیق و منطق کنترل را مشخص می‌کند. یک *مطالعه HAZOP (مطالعه خطرات و قابلیت بهره‌برداری)* به طور سیستماتیک بیش از 100 گره انحراف (مانند 'جریان بیشتر'، 'دمای کمتر'، 'جریان معکوس') را با کلمات راهنما بررسی می‌کند تا خطرات قابل قبول را شناسایی کند. خطرات شناسایی شده که نیاز به حفاظت ابزار دقیق دارند از طریق *LOPA (تحلیل لایه حفاظت)* کمی‌سازی می‌شوند و *سطح یکپارچگی ایمنی (SIL)* طبق IEC 61511 تعیین می‌شود: SIL 1 (کاهش ریسک 10-100 برابر)، SIL 2 (100-1000 برابر)، یا SIL 3 (1000-10000 برابر). سیستم تخلیه فشار مخزن (PSV/PRV طبق API 520/521) برای بدترین سناریوی تخلیه، با نقطه تنظیم در یا زیر MAWP، اندازه‌گیری می‌شود.

• **مونتاژ اسکیدهای مدولار و پیش راه‌اندازی:**در جایی که شرایط سایت اجازه می‌دهد، راه حل به عنوان یک بسته اسکیدهای مدولار ارائه می‌شود: مخزن(ها)، لوله‌کشی، ابزار دقیق، شیرها و فولاد سازه‌ای که در یک محیط کارگاهی کنترل شده بر روی یک قاب پایه مشترک از پیش مونتاژ شده‌اند. این رویکرد نیروی کار میدانی (پر هزینه‌ترین و کمترین قابل کنترل فاز) را 40-60٪ کاهش می‌دهد، زیرا ساخت کارگاهی امکان جوشکاری خودکار، NDE کنترل شده و پیشرفت مستقل از آب و هوا را فراهم می‌کند. فعالیت‌های پیش راه‌اندازی (تست هیدرو، بررسی حلقه‌ها، کالیبراسیون ابزار دقیق، تست عملکرد) در کارگاه تکمیل می‌شوند، بنابراین دامنه کار میدانی به قرار دادن فونداسیون، اتصالات ابزار دقیق و جوشکاری اتصال محدود می‌شود. *بسته‌های اسکیدهای مدولار* با وزن تا 30-40 تن و ابعاد 3.5×12 متر قابل حمل جاده‌ای هستند، در حالی که ماژول‌های بزرگتر نیاز به حمل و نقل SPMT یا تحویل بارج مدولار دارند.

• **راه‌اندازی کلید در دست و تضمین عملکرد:**راه‌اندازی از یک توالی ساختاریافته پیروی می‌کند: تأیید نصب (IQ) تأیید می‌کند که تجهیزات نصب شده با نقشه‌های P&ID و ایزومتریک مطابقت دارند؛ تأیید عملیات (OQ) حلقه‌ها و سیستم‌های منفرد را تحت شرایط بدون بار یا تست با آب آزمایش می‌کند؛ تأیید عملکرد (PQ) سیستم را در شرایط طراحی با سیال فرآیندی واقعی اجرا می‌کند و تأیید می‌کند که توان خروجی، کیفیت محصول و مصرف ابزار دقیق، تضمین عملکرد را برآورده می‌کنند. ISA-TR84.00.07 چارچوبی را برای راه‌اندازی سیستم‌های ابزار دقیق ایمنی فراهم می‌کند. یک *تضمین عملکرد* 95-98٪ از توان طراحی (با حاشیه‌های پذیرش تعریف شده برای مصرف ابزار دقیق و مشخصات محصول) ریسک طراحی و ساخت را بر عهده ارائه‌دهنده راه حل قرار می‌دهد و به جای انطباق حداقل کد، مشوق مهندسی قوی و ساخت با کیفیت است.

2. انواع اصلی تحویل راه حل مخزن تحت فشار

راه حل‌های مخزن تحت فشار از طریق مدل‌هایی ارائه می‌شوند که در تخصیص دامنه، انتقال ریسک و مشارکت مشتری متفاوت هستند. سه مدل طیف رویکردهای تحویل تجاری را نشان می‌دهند:

• **تحویل کلید در دست EPC (مهندسی-تأمین-ساخت):**در این مدل، ارائه‌دهنده راه حل مسئولیت کامل طراحی مهندسی، تأمین تجهیزات، ساخت و راه‌اندازی را بر عهده می‌گیرد. مشتری بسته فناوری فرآیند (داده‌های مجوز دهنده) یا مشخصات عملکرد را ارائه می‌دهد و پیمانکار EPC یک تأسیسات کلید در دست و آماده بهره‌برداری را تحویل می‌دهد. بازه‌های زمانی تحویل EPC 12-18 ماه (برای یک واحد فرآیندی کامل) یا 6-12 ماه (برای یک بسته مدولار) شامل یک فاز مهندسی 6 ماهه، 4-8 ماه تأمین و 4-6 ماه ساخت/راه‌اندازی است. تضمین عملکرد معمولاً توان خروجی (95-98٪)، کیفیت محصول (انطباق مشخصات) و مصرف ابزار دقیق (±5٪ طراحی) را پوشش می‌دهد. این مدل بیشترین ریسک را به ارائه‌دهنده منتقل می‌کند اما مسئولیت تک منبعی و قطعیت قیمت ثابت را به مشتری ارائه می‌دهد.

• **تحویل EPCM (مهندسی-تأمین-ساخت-مدیریت):**در این مدل، ارائه‌دهنده راه حل خدمات مهندسی و تأمین را ارائه می‌دهد و ساخت و ساز (که توسط پیمانکاران فرعی یا نیروهای خود مشتری انجام می‌شود) را مدیریت می‌کند. این مدل زمانی ترجیح داده می‌شود که مشتری کنترل مستقیمی بر ساخت و ساز داشته باشد (به عنوان مثال، برای استفاده از نیروی کار محلی یا تیم‌های نگهداری موجود) یا زمانی که پروژه برای یک پیمانکار واحد بسیار بزرگ است. تضمین ارائه‌دهنده EPCM به درستی مهندسی و کیفیت تأمین محدود می‌شود، نه عملکرد کلی تأسیسات. این مدل ریسک و هزینه ارائه‌دهنده را کاهش می‌دهد (معمولاً 8-15٪ هزینه مهندسی در مقابل 15-25٪ برای EPC) و در پروژه‌های بزرگ پالایشگاهی و پتروشیمی که واحدهای فرآیندی متعددی توسط پیمانکاران مختلف تحت یک مدیر EPCM مشترک ساخته می‌شوند، رایج است.

• **تحویل بسته اسکیدهای مدولار:**این مدل یک واحد مدولار از پیش مهندسی شده و کارگاهی ساخته شده را تحویل می‌دهد که شامل یک یا چند مخزن تحت فشار با ابزار دقیق، شیرها و کنترل‌های مرتبط بر روی یک پایه اسکیدی مشترک است. طرح‌های اسکیدهای استاندارد (مانند بسته رطوبت‌زدایی گاز، اسکیدهای تزریق مواد شیمیایی، اسکیدهای جداکننده) هزینه مهندسی و زمان تحویل را به 3-6 ماه کاهش می‌دهند. وزن اسکیدهای 5-40 تنی قابل حمل جاده‌ای هستند؛ دامنه کار میدانی به قرار دادن فونداسیون، اتصالات ابزار دقیق و بررسی حلقه‌ها محدود می‌شود. این مدل برای مکان‌های دورافتاده، سکوهای فراساحلی یا توسعه‌های قدیمی که نیروی کار میدانی گران یا محدود است، ترجیح داده می‌شود. رویکرد مدولار با افزودن واحدهای اسکیدی اضافی به صورت موازی، امکان جابجایی یا افزایش ظرفیت در آینده را فراهم می‌کند.

ماتریس مقایسه مدل‌های تحویل راه حل مخزن تحت فشار

مدل تحویل

دامنه و انتقال ریسک

بازه زمانی

سطح تضمین

EPC کلید در دست

دامنه کامل: طراحی+تأمین+ساخت+راه‌اندازی

12-18 ماه

توان خروجی 95-98٪، مشخصات کیفیت

EPCM

مهندسی+تأمین؛ مدیریت ساخت

12-24 ماه

صحت مهندسی

اسکید مدولار

بسته از پیش مهندسی شده کارگاهی

3-6 ماه

عملکرد تجهیزات طبق برگه داده



سوالات متداول (FAQ)

س: تفاوت بین مخزن تحت فشار و راه حل مخزن تحت فشار چیست؟

پ: مخزن تحت فشار یک قطعه واحد از تجهیزات کد شده ASME است - یک مخزن فولادی که برای نگهداری فشار طراحی و ساخته شده است. راه حل مخزن تحت فشار سیستم مهندسی شده کامل است که مخزن را کاربردی می‌کند: خود مخزن به علاوه طراحی فرآیند (PFD/P&ID)، تجهیزات کمکی (پمپ‌ها، مبدل‌های حرارتی، ابزار دقیق)، لوله‌کشی و شیرها، سیستم کنترل (DCS/PLC با منطق ایمنی)، پشتیبانی سازه‌ای، مونتاژ اسکیدهای مدولار، نصب میدانی، راه‌اندازی (IQ/OQ/PQ)، و پشتیبانی چرخه عمر (قطعات یدکی، بازرسی، برنامه RBI). ارائه‌دهنده راه حل مسئولیت عملکرد سیستم یکپارچه را بر عهده می‌گیرد، نه فقط انطباق کد مخزن منفرد.

س: مطالعه HAZOP چه چیزی را پوشش می‌دهد و چگونه با طراحی راه حل مخزن تحت فشار ادغام می‌شود؟

پ: مطالعه HAZOP (مطالعه خطرات و قابلیت بهره‌برداری) به طور سیستماتیک هر گره انحراف P&ID (معمولاً بیش از 100 گره برای یک واحد فرآیندی کامل) را با استفاده از کلمات راهنما (بدون جریان، جریان بیشتر، جریان معکوس، دمای بیشتر، فشار کمتر و غیره) بررسی می‌کند تا خطرات قابل قبول و مشکلات قابلیت بهره‌برداری را شناسایی کند. هر خطر شناسایی شده از طریق LOPA (تحلیل لایه حفاظت) ارزیابی می‌شود و سطح یکپارچگی ایمنی (SIL) به توابع حفاظتی ابزار دقیق طبق IEC 61511 اختصاص می‌یابد. خروجی HAZOP مستقیماً به طراحی مخزن وارد می‌شود: اندازه‌گیری PSV (بدترین سناریوی تخلیه)، مشخصات ابزار دقیق (فرستنده‌ها با درجه SIL و شیرهای قطع کننده) و مدیریت هشدار (اولویت‌بندی منطقی و زمان پاسخ). یک HAZOP کامل معمولاً به 5-15 کارگاه تمام روز با مشارکت چند رشته‌ای نیاز دارد.

س: چگونه تحویل اسکیدهای مدولار ریسک و بازه زمانی پروژه را کاهش می‌دهد؟

پ: تحویل اسکیدهای مدولار 40-60٪ از نیروی کار میدانی را به یک محیط کارگاهی کنترل شده منتقل می‌کند، جایی که جوشکاری خودکار، پوشش کامل NDE و پیشرفت مستقل از آب و هوا، ریسک ساخت (تأخیر، بازسازی، حوادث ایمنی) را کاهش می‌دهد. پیش راه‌اندازی (تست هیدرو، بررسی حلقه‌ها، کالیبراسیون ابزار دقیق) در کارگاه تکمیل می‌شود، بنابراین دامنه کار میدانی به قرار دادن فونداسیون، اتصالات ابزار دقیق و جوشکاری اتصال محدود می‌شود. بازه‌های زمانی تحویل 3-6 ماه (در مقابل 12-18 ماه برای ساخت و ساز سنتی) برای بسته‌های استاندارد قابل دستیابی است. رویکرد مدولار همچنین با افزودن واحدهای اسکیدی موازی، امکان جابجایی یا افزایش ظرفیت در آینده را فراهم می‌کند و با به حداقل رساندن نیروی کار در معرض خطرات ساخت و ساز همزمان، حوادث ایمنی میدانی را کاهش می‌دهد.

س: ارائه‌دهنده راه حل مخزن تحت فشار باید چه تضمین‌های عملکردی ارائه دهد؟

پ: یک تضمین عملکرد جامع شامل موارد زیر است: (1) توان خروجی: 95-98٪ ظرفیت طراحی شده در شرایط خوراک مشخص شده؛ (2) کیفیت محصول: برآورده کردن مشخصات توافق شده با معیارهای پذیرش تعریف شده (مانند خلوص، رطوبت، اندازه ذرات)؛ (3) مصرف ابزار دقیق: در محدوده ±5٪ طراحی (بخار، برق، آب خنک کننده، هوای ابزار دقیق)؛ (4) قابلیت اطمینان: ضریب دسترسی ≥ 95٪ در طول 12 ماه اول عملیات (به استثنای توقف‌های برنامه‌ریزی شده)؛ (5) انطباق با انتشار: برآورده کردن مجوزهای زیست محیطی قابل اجرا. این تضمین معمولاً دارای یک دوره تست عملکرد (72-168 ساعت) پس از اتمام مکانیکی است، با خسارات توافقی (LDs) برای عدم انطباق و یک دوره اصلاح برای ارائه‌دهنده برای رفع نواقص قبل از اعمال LDs.
