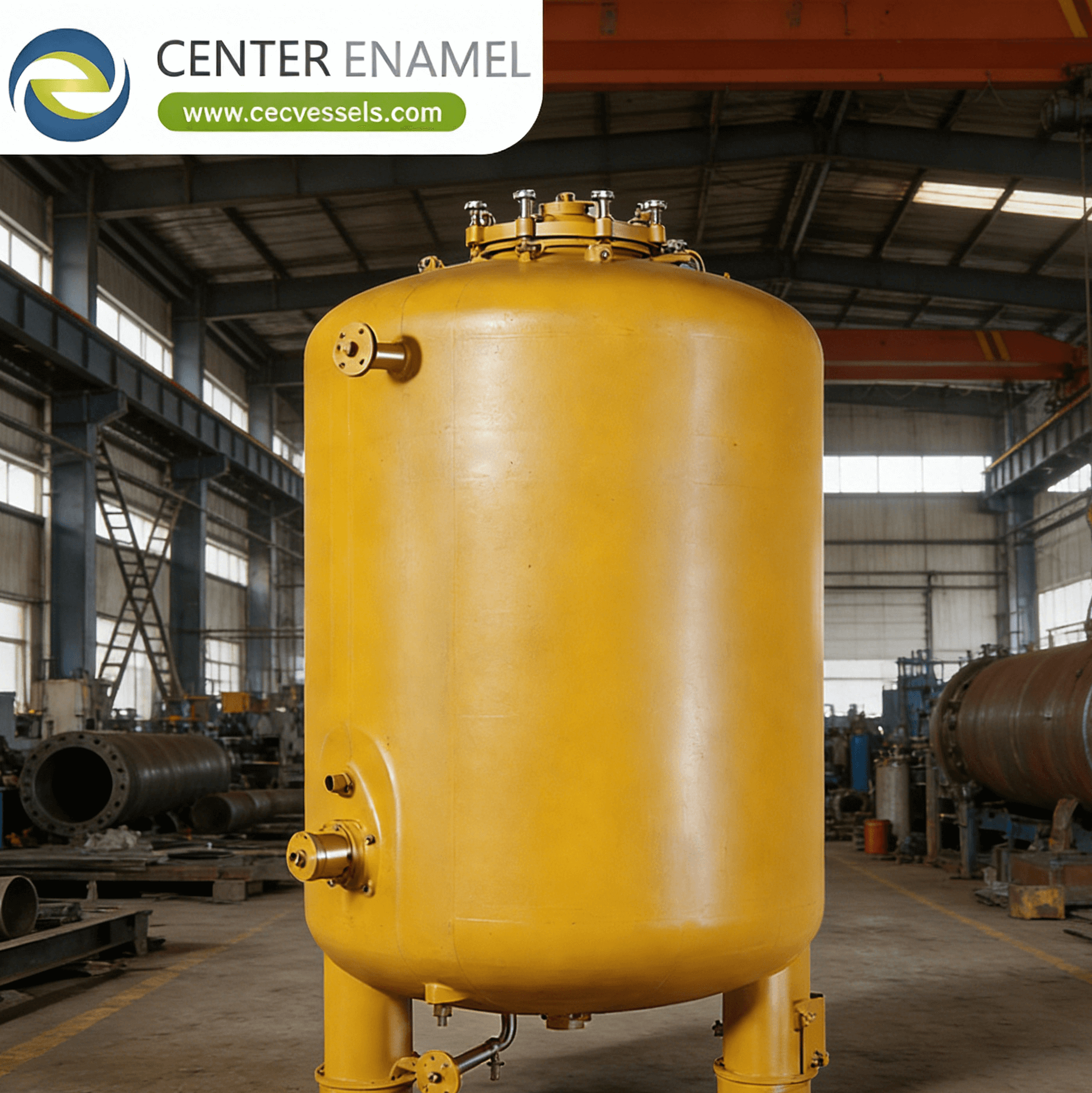

مخزن فشار مواد شیمیایی تخصصی چیست؟ مواد، طراحی و کاربردها

جزئیات محصول
محل منبع: چین
نام تجاری: Center Enamel
گواهی: ISO 9001,CE, NSF/ANSI 61, WRAS, ISO 28765, LFGB, BSCI, ISO 45001
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 ست
قیمت: 2000
زمان تحویل: 2 ماه
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 200 مجموعه در روز

جزئیات اطلاعات

توضیحات محصول

مخزن فشار مواد شیمیایی تخصصی چیست؟ مواد، طراحی و کاربردها

پاسخ به سوال اصلی:مخزن فشار مواد شیمیایی تخصصی چیست و چه مواد و ویژگی‌های طراحی آن را از تجهیزات فولاد کربنی استاندارد متمایز می‌کند؟مخزن فشار مواد شیمیایی تخصصی یک مخزن کد شده ASME Section VIII است که برای سرویس‌های شیمیایی تهاجمی - هالوژن‌ها، اسیدهای قوی، پراکسیدها و سیالات با خلوص بالا - با استفاده از آلیاژها و پوشش‌های مقاوم در برابر خوردگی فراتر از فولاد کربنی یا ضد زنگ استاندارد مهندسی شده است. مواد شامل Hastelloy C-276 (PREN = 65.3)، تیتانیوم Gr.2/Gr.7 (PREN = 23.7-34.3)، روکش تانتالیوم (پوشش روی فولاد کربنی) و پوشش‌های PTFE یا شیشه‌ای است. دمای بحرانی حفره‌زایی (CPT) در محلول 6% FeCl3 از 35 درجه سانتیگراد (316L) تا بیش از 100 درجه سانتیگراد (Hastelloy C-276) متغیر است و انتخاب مواد را برای جریان‌های فرآیندی حاوی کلرید هدایت می‌کند.

1. اصول انتخاب مواد اصلی

انتخاب ماده مخزن برای سرویس مواد شیمیایی تخصصی به دنبال ارزیابی سیستماتیک محیط خورنده، دما، غلظت و مبادله هزینه-عملکرد در میان چندین خانواده آلیاژی است.

  • **ارزیابی خوردگی حفره‌ای و شکافی:**خوردگی حفره‌ای ناشی از کلرید، حالت غالب خرابی در مخازن مواد شیمیایی تخصصی است. PREN (عدد معادل مقاومت در برابر حفره‌زایی) = %Cr + 3.3*%Mo + 16*%N مقاومت را کمی می‌کند: 316L (PREN = 23-26) به CPT 35 درجه سانتیگراد محدود است؛ 2205 دوپلکس (PREN = 34-38) تا 60-70 درجه سانتیگراد گسترش می‌یابد؛ Hastelloy C-276 (PREN = 65-70) از 100 درجه سانتیگراد فراتر می‌رود. دمای بحرانی شکاف‌زایی (CCT)، که معمولاً 15-25 درجه سانتیگراد پایین‌تر از CPT است، طراحی را در هندسه‌های مستعد شکاف (سطوح واشر، اتصالات پیچ) هدایت می‌کند. روش C استاندارد ASTM G48 (6% FeCl3 + 1% HCl) CPT را تعیین می‌کند، در حالی که روش D CCT را برای مقایسه آلیاژ استاندارد تعیین می‌کند.
  • **جذب هیدروژن و تردی در تیتانیوم:**مخازن تیتانیومی (Gr.2 برای سرویس شیمیایی عمومی، Gr.7 برای اسیدهای کاهنده با افزودن پالادیوم) در معرض جذب هیدروژن بیش از 300 ppm H قرار دارند که باعث رسوب هیدرید و شکست ترد می‌شود. جذب هیدروژن در دماهای بالاتر از 80 درجه سانتیگراد در سرویس اسیدی و در تماس گالوانیکی با فلزات فعال (آلومینیوم، روی) تسریع می‌شود. اقدامات طراحی شامل محدود کردن دمای سرویس به زیر 300 درجه سانتیگراد، حفظ شرایط اکسید کننده (یون‌های Fe³⁺ یا اکسیژن) برای حفظ فیلم غیرفعال TiO₂ و اجتناب از نواحی کاتدی با جداسازی الکتریکی تیتانیوم از فلزات کم‌نبل است. تجزیه و تحلیل دوره‌ای هیدروژن (هر 2-5 سال) پیشرفت هیدرید را نظارت می‌کند.
  • **راهکارهای پوشش و روکش:**برای مخازن بزرگ که ساخت آلیاژ جامد پرهزینه است، صفحه کامپوزیت انفجاری (3-10 میلی‌متر آلیاژ مقاوم در برابر خوردگی روی پایه فولاد کربنی) یا روکش جوشی (2-6 میلی‌متر رسوب داده شده از طریق GTAW یا SAW) 70-90% صرفه‌جویی در هزینه را فراهم می‌کند. روکش تانتالیوم (0.5-1.0 میلی‌متر) H₂SO₄ غلیظ را در دمای بالای 150 درجه سانتیگراد و HCl را در دمای بالای 100 درجه سانتیگراد - محیط‌هایی که حتی Hastelloy C-276 نیز در آن‌ها شکست می‌خورد - تحمل می‌کند. پوشش شیشه‌ای (GFS - شیشه ذوب شده روی فولاد) بی‌اثری شیمیایی را برای محدوده کامل pH (0-14) در دماهای تا 200 درجه سانتیگراد فراهم می‌کند، با پرداخت سطح Ra < 0.8 میکرومتر که آلودگی محصول را در سرویس دارویی و شیمیایی ریز جلوگیری می‌کند.2. انواع اصلی مخازن فشار مواد شیمیایی تخصصی

مخازن مواد شیمیایی تخصصی بر اساس محیط خورنده اصلی که با آن سروکار دارند و استراتژی مواد مربوطه طبقه‌بندی می‌شوند. سه کاربرد نماینده طیف مهندسی مواد را نشان می‌دهند:

**مخازن سرویس هالوژن و اسید هالوژن:**

  • این مخازن گاز کلر (خشک، < 150 درجه سانتیگراد)، برم، اسید هیدروکلریک (غلظت 0-37%) و اسید هیدروفلوئوریک را تحمل می‌کنند. برای سرویس کلر مرطوب و HCl، تیتانیوم Gr.2 (کلر خشک تا 150 درجه سانتیگراد) یا Hastelloy C-276 (کلر مرطوب و تمام غلظت‌های HCl تا 70 درجه سانتیگراد) مشخص شده است. برای سرویس HF، Monel 400 (آلیاژ Ni-Cu) تا 100 درجه سانتیگراد استاندارد است؛ بالاتر از 100 درجه سانتیگراد، فولاد کربنی (محدود به HF بی‌آب) یا Inconel 625 استفاده می‌شود. فلز پرکننده جوش باید با شیمی فلز پایه مطابقت داشته باشد تا از خوردگی گالوانیکی در درز جوش جلوگیری شود و بازپخت محلول پس از جوش در دمای 1060-1120 درجه سانتیگراد مقاومت در برابر خوردگی را در HAZ بازیابی می‌کند.**مخازن سرویس اسید اکسید کننده و پراکسید:**
  • **مخازن دارویی و شیمیایی ریز با خلوص بالا:**این مخازن مطابق با ASME-BPE دارای فولاد ضد زنگ 316L (S ≤ 0.035%، Ra ≤ 0.4 میکرومتر پس از الکتروپولیش) برای سطوح در تماس با محصول، با مشخصات پرداخت ASME-BPE SF5 (پولیش مکانیکی) یا SF1 (الکتروپولیش) هستند. ساختار ژاکت‌دار (نیمه لوله یا ژاکت فرورفته) کنترل دما را در دمای -20 درجه سانتیگراد تا 200 درجه سانتیگراد فراهم می‌کند. شیرهای بدون نقطه مرده، اتصالات گیره‌ای بهداشتی (سری ASME-BPE JT) و توپ‌های اسپری تمیز در محل (CIP) اعتبارسنجی را تحت الزامات 21 CFR Part 11 و ICH Q7 GMP تضمین می‌کنند. نسخه‌های تانتالیوم یا روکش شیشه‌ای برای سنتزهای حساس به اسید که در آن‌ها نرخ خوردگی 316L از 0.1 میلی‌متر در سال فراتر می‌رود، استفاده می‌شوند.ماتریس مقایسه مواد مخزن فشار مواد شیمیایی تخصصیمادهامتیاز PREN / خوردگیمقاومت شیمیاییضریب هزینه
  • فولاد ضد زنگ 316LPREN = 23-26 (CPT 35 درجه سانتیگراد)

اسیدهای رقیق، بدون کلرید

1.0* (پایه)

Hastelloy C-276

PREN = 65.3 (CPT >100 درجه سانتیگراد)

HCl، H₂SO₄، Cl₂، HCl مرطوب

4-6*

تیتانیوم Gr.2 / تانتالیوم

PREN = 23.7 / --

اسیدهای اکسید کننده، H₂SO₄ غلیظ

5-8* / 8-12*

سوالات متداول (FAQ)

س: دمای بحرانی حفره‌زایی (CPT) چگونه تعیین می‌شود و برای انتخاب مواد استفاده می‌شود؟

پاسخ: CPT طبق روش C استاندارد ASTM G48 تعیین می‌شود: نمونه‌های کوپن در محلول 6% FeCl₃ + 1% HCl در دماهای افزایش یابنده در فواصل 2.5 درجه سانتیگراد به مدت 24 ساعت غوطه‌ور می‌شوند. CPT پایین‌ترین دمایی است که در آن حفره‌زایی مشاهده می‌شود. برای طراحی، CPT ماده مخزن باید حداقل 15-25 درجه سانتیگراد بالاتر از حداکثر دمای سرویس در سرویس حاوی کلرید باشد (این حاشیه خوردگی شکافی را که در دماهای پایین‌تر از حفره‌زایی رخ می‌دهد، در نظر می‌گیرد). به عنوان مثال، اگر جریان فرآیند حاوی 1000 ppm Cl⁻ در دمای 70 درجه سانتیگراد باشد، ماده‌ای با CPT > 85 درجه سانتیگراد مورد نیاز است - 316L (CPT 35 درجه سانتیگراد) شکست می‌خورد، 2205 (CPT 60 درجه سانتیگراد) شکست می‌خورد، Hastelloy C-276 (CPT >100 درجه سانتیگراد) مناسب است.

س: صفحه کامپوزیت انفجاری چیست و چه زمانی برای مخازن مواد شیمیایی تخصصی استفاده می‌شود؟

پاسخ: جوشکاری انفجاری از شارژهای انفجاری کنترل شده برای وادار کردن یک لایه آلیاژ مقاوم در برابر خوردگی (CRA) (3-10 میلی‌متر) بر روی یک صفحه پایه فولاد کربنی یا کم آلیاژ تحت فشار شدید استفاده می‌کند و یک پیوند متالورژیکی بدون منطقه متاثر از حرارت ایجاد می‌کند. صفحه کامپوزیت مقاومت در برابر خوردگی CRA را با هزینه زیرلایه فولاد کربنی فراهم می‌کند و 70-90% صرفه‌جویی نسبت به ساخت CRA جامد برای مخازن بزرگ ارائه می‌دهد. زمانی استفاده می‌شود که ضخامت دیواره از 25-30 میلی‌متر فراتر رود و هزینه CRA (Hastelloy، Inconel، تیتانیوم) ساخت جامد را غیراقتصادی کند. روکش جوشی (رسوب CRA از طریق GTAW) جایگزینی برای سطوح کوچکتر یا کارهای تعمیراتی است.

س: چرا جذب هیدروژن دمای سرویس تیتانیوم را در مخازن مواد شیمیایی تخصصی محدود می‌کند؟

پاسخ: تیتانیوم به شدت هیدروژن را در محیط‌های اسیدی کاهنده، به ویژه بالاتر از 80 درجه سانتیگراد و در تماس گالوانیکی با فلزات فعال جذب می‌کند. بالاتر از 300-500 ppm محتوای هیدروژن، هیدرید تیتانیوم ترد (TiH₂) در مرز دانه‌ها رسوب می‌کند و باعث انتقال از چقرمگی به تردی و شکست فاجعه‌بار احتمالی می‌شود. فیلم غیرفعال TiO₂ به طور معمول ورود هیدروژن را محدود می‌کند، اما در شرایط بدون هوا یا کاهنده (بدون یون‌های اکسیژن یا Fe³⁺)، فیلم از بین می‌رود. اقدامات طراحی شامل محدود کردن دما، حفظ شرایط اکسید کننده (افزودن FeCl₃ یا CuSO₄)، جداسازی تیتانیوم از آلومینیوم و روی، و نظارت دوره‌ای بر محتوای هیدروژن (ASTM E1447) هر 2-5 سال است.

س: کدام طبقه‌بندی‌های پرداخت ASME-BPE برای مخازن دارویی اعمال می‌شود؟

پاسخ: ASME-BPE پرداخت‌های سطح را به عنوان SF1 (الکتروپولیش شده، Ra ≤ 0.4 میکرومتر، درجه دارویی)، SF2 (الکتروپولیش شده، Ra ≤ 0.6 میکرومتر)، SF3 (پولیش مکانیکی، Ra ≤ 0.4 میکرومتر)، SF4 (پولیش مکانیکی، Ra ≤ 0.6 میکرومتر) و SF5 (پولیش مکانیکی، Ra ≤ 0.8 میکرومتر، درجه صنعتی) تعریف می‌کند. SF1 یا SF2 برای سطوح در تماس با محصول در پردازش استریل مورد نیاز است؛ SF4 یا SF5 برای سطوح تماس غیر استریل قابل قبول است. مقدار Ra با اندازه‌گیری پروفیلومتر در چندین مکان تأیید می‌شود و الکتروپولیش 25-40 میکرومتر از مواد را حذف می‌کند تا ریز شکاف‌هایی را که می‌توانند حاوی آلاینده باشند یا باعث تخریب محصول شوند، از بین ببرد.
