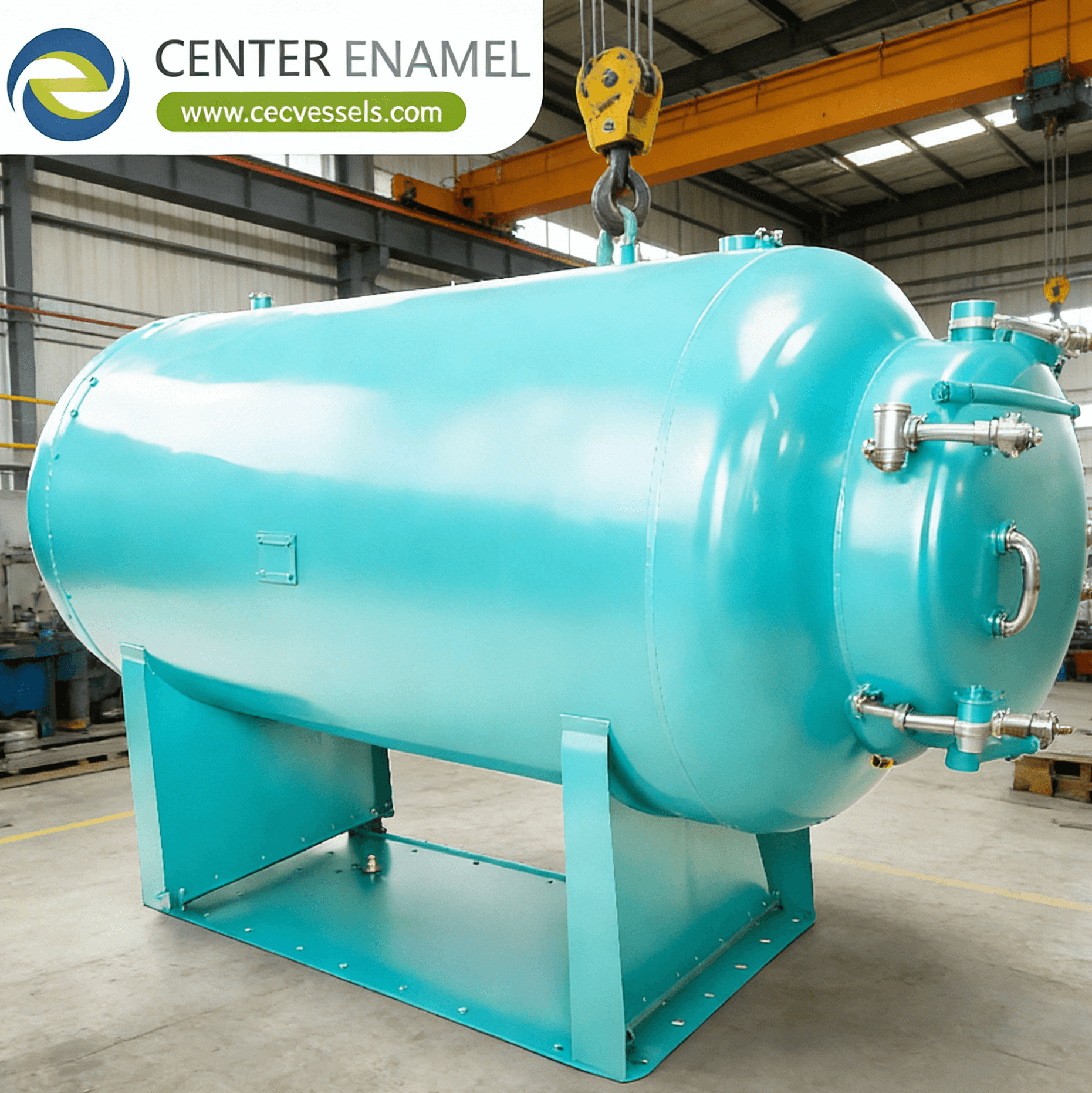

یک ظرف فشار بزرگ چیست؟ طراحی، ساخت و کاربرد

جزئیات محصول
محل منبع: چین
نام تجاری: Center Enamel
گواهی: ISO 9001,CE, NSF/ANSI 61, WRAS, ISO 28765, LFGB, BSCI, ISO 45001
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 ست
قیمت: 2000
زمان تحویل: 2 ماه
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 200 مجموعه در روز

جزئیات اطلاعات

توضیحات محصول

مخزن فشار در مقیاس بزرگ چیست؟ طراحی، ساخت و کاربردها

پاسخ به سوال اصلی:مخزن فشار در مقیاس بزرگ چیست و چه چالش‌های مهندسی آن را از تجهیزات فشار با اندازه استاندارد متمایز می‌کند؟یک مخزن فشار در مقیاس بزرگ، مخزن فشاری مطابق با ASME Section VIII Division 2 یا Division 3 است که وزنی بیش از حدود 100 تن، ضخامت دیواره از 50 تا 300 میلی‌متر، قطر 2 تا 7 متر و طول 10 تا 40 متر دارد. این مخازن - که معمولاً راکتورهای هیدروپروسسینگ، مبدل‌های آمونیاک یا سازه‌های مهار هسته‌ای هستند - نیازمند فورج صفحات ضخیم دیواره مخصوص، جوشکاری چند پاس با جوش زیرپودری اتوماتیک (SAW)، چرخه‌های عملیات حرارتی پس از جوش (PWHT) طولانی مدت 620-690 درجه سانتی‌گراد به مدت 4-12 ساعت، و آزمون‌های غیرمخرب پیشرفته از جمله آرایه فازی UT و TOFD (زمان پرواز دیفرانسیل) برای تشخیص عیوب حجمی هستند.

1. اصول اساسی طراحی و ساخت

طراحی مخزن فشار در مقیاس بزرگ فراتر از محاسبات استاندارد ASME Section VIII Division 1 برای پرداختن به توزیع تنش دیواره ضخیم، محدودیت‌های ساخت میدانی، لجستیک حمل و نقل و قابلیت جوشکاری فولادهای آلیاژی بالا است.

  • **تحلیل تنش دیواره ضخیم و ASME Division 2:****جوشکاری چند پاس SAW و الزامات NDE:**جوش‌های طولی و محیطی دیواره ضخیم با استفاده از جوش زیرپودری اتوماتیک (SAW) با 2-4 سر جوشکاری ساخته می‌شوند که در هر پاس 3-5 میلی‌متر را در 50-100+ پاس رسوب می‌دهند. کنترل دمای پیش‌گرم (100-200 درجه سانتی‌گراد) و دمای بین پاسی (150-250 درجه سانتی‌گراد برای فولادهای Cr-Mo) برای جلوگیری از ترک‌خوردگی ناشی از هیدروژن حیاتی است. آزمون‌های غیرمخرب شامل 100% تست رادیوگرافی (RT) یا UT-PA (آرایه فازی) بر روی تمام جوش‌های نفوذی کامل، با *TOFD (زمان پرواز دیفرانسیل)* که دقت اندازه‌گیری ترک برتر (±1 میلی‌متر) را برای کاربردهای دیواره ضخیم بالاتر از 50 میلی‌متر فراهم می‌کند. تست سختی در سراسر HAZ انطباق با الزامات NACE MR0175 برای سرویس ترش را تأیید می‌کند.
  • **لجستیک حمل و نقل و ساخت میدانی:**حمل و نقل جاده‌ای مخازن ساخته شده در کارگاه به حدود 80-120 تن (SPMT - Self-Propelled Modular Transporter) یا 40-60 تن (تریلر استاندارد) بسته به مسیر و محدودیت‌های بار پل محدود می‌شود. مخازنی که از این محدودیت‌ها فراتر می‌روند نیاز به ساخت میدانی دارند: نورد ورق و جوشکاری در محل با استفاده از محفظه‌های موقت برای محافظت در برابر آب و هوا، عملیات حرارتی پس از جوش موضعی با استفاده از هیترهای مهره سرامیکی با پتوهای عایق حرارتی، و رادیوگرافی میدانی با استفاده از منابع Ir-192 از نوع خزنده. *پارامتر لارسن-میلر* LMP = T × (20 + log t) × 10⁻³ تأیید می‌کند که عملیات حرارتی پس از جوش میدانی متالورژی تسکین تنش معادل با عملیات حرارتی کوره در کارگاه را به دست می‌آورد.
  • 2. انواع اصلی مخازن فشار در مقیاس بزرگمخازن فشار در مقیاس بزرگ نقش‌های حیاتی در صنایع انرژی، پتروشیمی و هسته‌ای ایفا می‌کنند. سه دسته اصلی بخش عمده‌ای از نصب مخازن دیواره ضخیم را تشکیل می‌دهند:

**مخازن راکتور هیدروپروسسینگ:**

این راکتورهای دیواره فورج شده یا ورق نورد شده در واحدهای هیدروتریتینگ و هیدروکراکینگ در پالایشگاه‌ها خدمت می‌کنند و در فشار 8-20 مگاپاسکال و دمای 350-450 درجه سانتی‌گراد کار می‌کنند. این راکتورها که از فولاد 2.25Cr-1Mo-0.25V با ضخامت دیواره 100-250 میلی‌متر ساخته شده‌اند، وزن مخازن 500-1500 تن برای هیدروکراکر‌های بزرگ رایج است. بسترهای کاتالیزوری داخلی (3-5 لایه) با مناطق هیدروژن سرد کوئنچ، کنترل دمای اگزوترمیک را حفظ می‌کنند. *پارامتر لارسن-میلر* عمر گسیختگی خزشی 200,000 ساعته را تأیید می‌کند. ویژگی‌های پیشرفته شامل پوشش‌دهی لایه‌ای (3-6 میلی‌متر فولاد ضد زنگ TP.347) برای مقاومت در برابر خوردگی در برابر بی‌سولفید آمونیوم (NH4HS) در بخش خروجی است.

  • **مبدل‌های سنتز آمونیاک و متانول:**این مخازن با فشار و دمای بالا (10-30 مگاپاسکال، 350-550 درجه سانتی‌گراد) حاوی بسترهای کاتالیزوری برای سنتز آمونیاک هاور-بوش (کاتالیزور Fe-K2O-Al2O3) یا سنتز متانول (کاتالیزور Cu-ZnO-Al2O3) هستند. ضخامت دیواره 80-200 میلی‌متر در فولاد Cr-Mo، با کارتریج‌های داخلی یا سبدهای کاتالیزور با جریان شعاعی، معمول است. وزن مخازن 200-600 تن نیاز به ساخت مدولار با جوشکاری میدانی دوره‌های پوسته دارد. *معادله سینتیکی تمکین-پیزهف* r = k·(PN2·PH2^1.5 / PH2^0.5)·(1 - (1/K)²) سرعت سنتز آمونیاک را توصیف می‌کند و حجم کاتالیزور را برای نرخ تولید هدف 1000-3000 تن در روز هدایت می‌کند.
  • **مخازن فشار راکتور هسته‌ای (RPVs):**این مخازن فشار حلقه‌ای فورج شده (طراحی 15-17 مگاپاسکال، عملیاتی 290-350 درجه سانتی‌گراد) هسته راکتور هسته‌ای را در نیروگاه‌های PWR و BWR در بر می‌گیرند. RPVها که از فولاد کم آلیاژ Mn-Mo-Ni (SA-508 Gr.3 Cl.1) با ضخامت دیواره 150-250 میلی‌متر ساخته شده‌اند، از بزرگترین قطعات فورج شده یکپارچه تولید شده هستند (تا 400 تن برای طرح‌های مدرن 1500 مگاوات الکتریکی). جوش‌های محیطی نفوذی کامل که حلقه‌های فورج شده را به هم متصل می‌کنند، تحت 100% UT-PA و بازرسی دوره‌ای در حین سرویس مطابق با ASME Section XI قرار می‌گیرند. *دمای انتقال نرمی مرجع (RTNDT)* باید در طول عمر طراحی 60 ساله زیر +33 درجه سانتی‌گراد باقی بماند، با برنامه‌های کپسول نظارتی که شکنندگی نوترونی را ردیابی می‌کنند.
  • ماتریس مقایسه انواع مخازن فشار در مقیاس بزرگنوع مخزن

کاربرد و استاندارد

ضخامت دیواره

محدوده وزن

راکتور هیدروپروسسینگ

HDT/HCK، ASME VIII Div.2

100-250 میلی‌متر (2.25Cr-1Mo-V)

500-1500 تن

مبدل آمونیاک/متانول

Haber-Bosch، ASME VIII Div.2

80-200 میلی‌متر (Cr-Mo)

200-600 تن

RPV هسته‌ای

PWR/BWR، ASME III + XI

150-250 میلی‌متر (SA-508 Gr.3)

300-400 تن

سوالات متداول (FAQ)

س: چرا ASME Section VIII Division 2 به جای Division 1 برای مخازن فشار در مقیاس بزرگ اعمال می‌شود؟

پاسخ: Division 2 (قوانین جایگزین) تنش‌های طراحی بالاتری را مجاز می‌داند (تا 1/3 استحکام کششی نهایی در مقابل 1/3.5 در Div.1)، که منجر به دیواره‌های نازک‌تر و وزن کمتر می‌شود - اما نیاز به طراحی دقیق‌تر بر اساس تحلیل (FEA)، الزامات NDE سخت‌گیرانه‌تر (100% UT یا RT در مقابل RT نقطه‌ای) و برنامه‌های تضمین کیفیت اجباری دارد. برای مخازن با ضخامت دیواره بیش از 50 میلی‌متر، صرفه‌جویی در مواد (10-20%) هزینه‌های بالاتر مهندسی و ساخت را جبران می‌کند و Division 2 را به انتخاب اقتصادی تبدیل می‌کند.

س: TOFD چیست و چرا برای بازرسی جوش مخازن دیواره ضخیم ترجیح داده می‌شود؟

پاسخ: TOFD (زمان پرواز دیفرانسیل) از دو پروب پرتو زاویه‌دار استفاده می‌کند که امواج اولتراسونیک طولی را ارسال و دریافت می‌کنند. هنگامی که پرتو با نوک عیب برخورد می‌کند، پراش رخ می‌دهد و زمان پرواز بین نوک و بازتاب دیواره پشتی، عیب را با دقت مکان‌یابی و اندازه‌گیری می‌کند (دقت ±1 میلی‌متر در عمق). برخلاف تست رادیوگرافی (RT)، TOFD می‌تواند دیواره‌هایی تا ضخامت 300+ میلی‌متر را بازرسی کند، داده‌های دیجیتال دائمی برای مقایسه در حین سرویس ارائه می‌دهد و عیوب صفحه‌ای (ترک‌ها، عدم ذوب) را که RT اغلب از دست می‌دهد، تشخیص می‌دهد. ASME Code Case 2235 TOFD را به عنوان جایگزینی برای RT بر روی جوش‌های ≥ 12.7 میلی‌متر مجاز می‌داند.

س: چگونه عملیات حرارتی پس از جوش میدانی برای مخازن بزرگ که در کوره کارگاهی جا نمی‌شوند، انجام می‌شود؟

پاسخ: عملیات حرارتی پس از جوش میدانی از هیترهای مهره سرامیکی (المان‌های مقاومتی) استفاده می‌کند که دور ناحیه جوش پیچیده شده و در پتوهای عایق حرارتی پوشانده می‌شوند. دما توسط ترموکوپل‌های جوش داده شده به سطح مخزن در فواصل 300-600 میلی‌متر کنترل می‌شود و دمای 620-690 درجه سانتی‌گراد ± 14 درجه سانتی‌گراد را برای زمان خیساندن محاسبه شده (1 ساعت به ازای هر 25 میلی‌متر ضخامت) حفظ می‌کند. *پارامتر لارسن-میلر* LMP = T × (20 + log t) × 10⁻³ تأیید می‌کند که عملیات حرارتی پس از جوش میدانی تسکین تنش معادل با عملیات حرارتی کوره کارگاهی را به دست می‌آورد. اختلاف دما بین مناطق گرم شده و گرم نشده به 150 درجه سانتی‌گراد بر متر طول محوری محدود می‌شود تا از اعوجاج گرادیان حرارتی جلوگیری شود.

س: چه گزینه‌های حمل و نقلی برای مخازن فشار بیش از 120 تن وجود دارد؟

پاسخ: سه گزینه وجود دارد: (1) حمل و نقل جاده‌ای SPMT (Self-Propelled Modular Transporter) تا بیش از 200 تن، که نیاز به بررسی مسیر، تقویت پل و مجوزهای حمل و نقل شبانه دارد؛ (2) حمل و نقل بارج یا رودخانه‌ای برای مخازنی که نزدیک آبراه‌ها ساخته می‌شوند، با ظرفیت 500-1500 تن با بارگیری مستقیم از اسکله ساخت؛ (3) ساخت میدانی، که در آن مواد ورق حمل شده و مخزن در محل مونتاژ، جوشکاری، عملیات حرارتی پس از جوش و تست می‌شود. انتخاب به وزن مخزن، محل سایت و تحلیل هزینه مقایسه‌ای (ساخت کارگاهی + حمل و نقل در مقابل ساخت میدانی) بستگی دارد.
