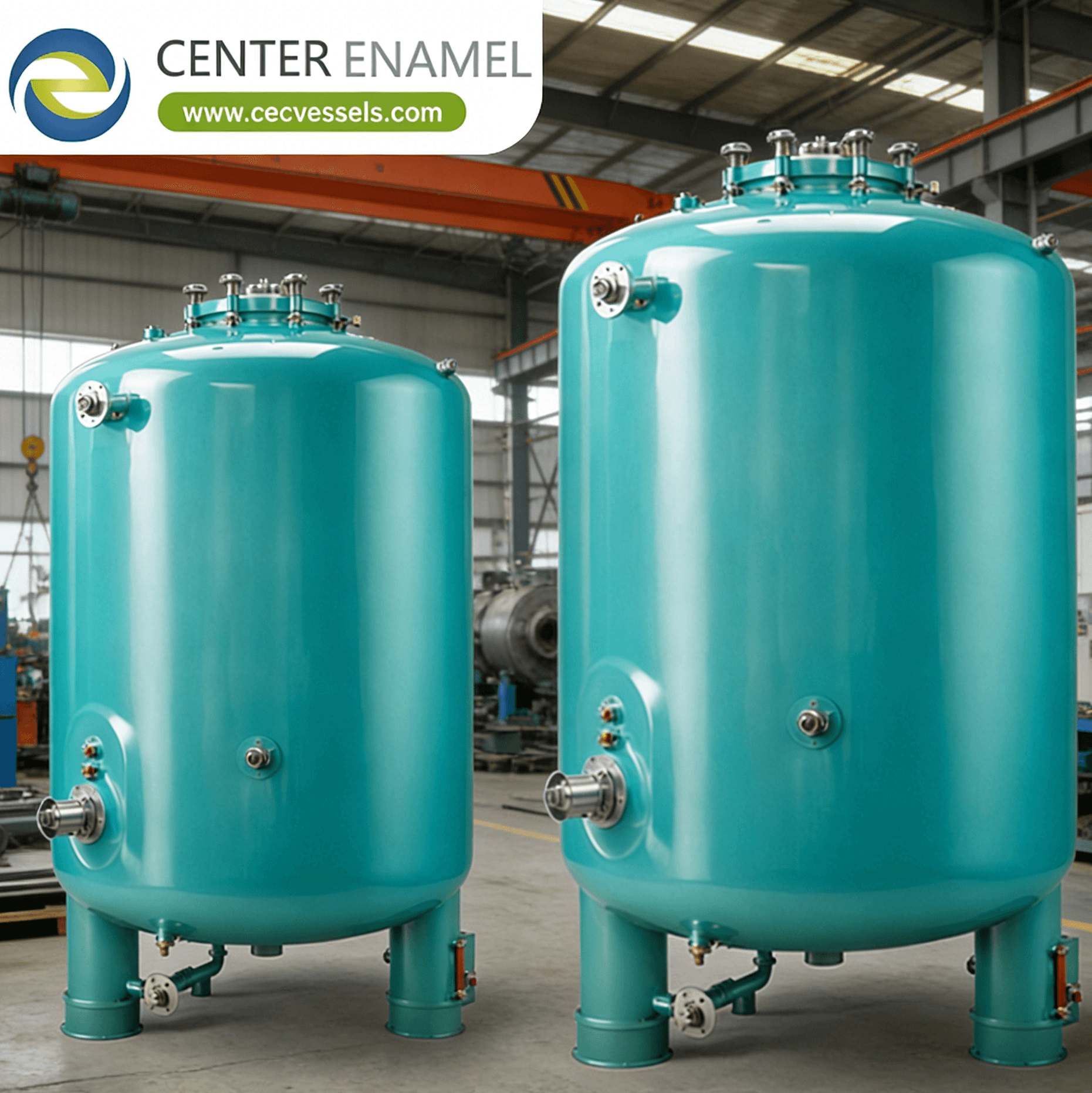

راکتور کارخانه های فرآوری چیست؟ طراحی، ادغام و کاربرد

جزئیات محصول
محل منبع: چین
نام تجاری: Center Enamel
گواهی: ISO 9001,CE, NSF/ANSI 61, WRAS, ISO 28765, LFGB, BSCI, ISO 45001
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 ست
قیمت: 2000
زمان تحویل: 2 ماه
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 200 مجموعه در روز

جزئیات اطلاعات

توضیحات محصول

راکتور فرآیندی چیست؟ طراحی، ادغام و کاربردها

پاسخ به سوال اصلی:راکتور فرآیندی چیست و چگونه مهندسی واکنش شیمیایی را با سیستم‌های کنترل در سطح کارخانه، تاسیسات و ایمنی ادغام می‌کند؟ راکتور فرآیندی واحد تبدیل اصلی در یک تأسیسات تولید شیمیایی است که به عنوان یک سیستم یکپارچه مهندسی شده و ترکیبی از سینتیک واکنش، انتقال حرارت (U = 300-1,500 W/m²K)، اختلاط (پیکربندی‌های CSTR، PFR یا بستر پر شده) و سیستم‌های ابزار دقیق ایمنی است. این راکتورها که با *عدد دامکوهلر* Da = k·τ (که در آن k ثابت سرعت و τ زمان اقامت است) اندازه‌گیری می‌شوند، ظرفیت‌های تولیدی 1,000-500,000 تن در سال را مدیریت می‌کنند. ادغام با *سیستم کنترل توزیع شده (DCS)* با نرخ اسکن 1-10 هرتز، نظارت بی‌درنگ دما، فشار، ترکیب و جریان را با *کنترل پیشرفته فرآیند (APC)* و *فناوری تجزیه و تحلیل فرآیند (PAT)* برای بهینه‌سازی بازده و گزینش‌پذیری در حدود ±0.5% اهداف طراحی امکان‌پذیر می‌سازد.

1. اصول طراحی هسته راکتورهای فرآیندی

طراحی راکتور فرآیندی، مهندسی واکنش شیمیایی (سینتیک، ترمودینامیک، پدیده‌های انتقال) را با مهندسی مکانیک (مواد، فشار، انتقال حرارت) و کنترل فرآیند (ابزار دقیق، ایمنی، بهینه‌سازی) ادغام می‌کند. سه اصل بر طراحی یکپارچه حاکم است:

  • **انتخاب راکتور و تحلیل عدد دامکوهلر:** *عدد دامکوهلر* Da = k·τ نسبت نرخ واکنش به نرخ انتقال همرفتی را کمی می‌کند. برای Da > 1، واکنش سریعتر از اختلاط است - راکتور مانند یک PFR یا راکتور بچ عمل می‌کند. برای Da 50 (جریان پلاگ با حداقل اختلاط برگشتی)، Pe < 1 (CSTR کاملاً مخلوط برگشتی). برای واکنش‌های مرتبه اول در یک PFR، تبدیل X = 1 - exp(-Da)؛ برای یک CSTR، X = Da/(1+Da). انتخاب بین CSTR و PFR به ترتیب واکنش، الزامات گزینش‌پذیری و مدیریت حرارت بستگی دارد - یک CSTR دمای یکنواخت را برای واکنش‌های گرمازا فراهم می‌کند، در حالی که یک PFR تبدیل بالاتر در هر عبور را برای واکنش‌های محدود به تعادل به دست می‌آورد.
  • **ادغام انتقال حرارت و مدیریت حرارتی:** راکتورهای گرمازا برای حفظ عملیات ایزوترمال و جلوگیری از فرار حرارتی به حذف مداوم حرارت نیاز دارند. *ضریب انتقال حرارت کلی* U = 1/(1/hi + tw/kw + 1/ho + رسوب) برای CSTRهای ژاکت‌دار (با پوشش شیشه‌ای که U را 30-40% کاهش می‌دهد) 300-500 W/m²K، برای CSTRهای کویل داخلی 500-1,000 W/m²K و برای PFRهای پوسته و لوله 800-1,500 W/m²K است. *معیار فرار حرارتی* (کلاس بحرانیت Stoessel) خطر حرارتی واکنش را در مقابل ظرفیت خنک‌کننده طبقه‌بندی می‌کند: کلاس 1 (ایمن، ΔTad 200°C که نیاز به خنک‌کننده اضطراری یا خاموش‌کننده دارد). برای واکنش‌های مستعد فرار (نیتراتاسیون، پلیمریزاسیون)، سیستم‌های *خنک‌کننده اضطراری* و *تزریق بازدارنده* طبق روش DIERS (مؤسسه طراحی سیستم‌های تسکین اضطراری) مشخص می‌شوند.
  • **ادغام DCS و کنترل پیشرفته فرآیند:** راکتور با ابزار دقیق مجهز شده است: فرستنده‌های دما (RTD PT100، 3 سیمه، ±0.5°C) در 5-20 مکان؛ فرستنده‌های فشار (خازنی یا پیزورزیستیو، ±0.1% FS) روی خوراک، راکتور و تخلیه؛ فلومترها (کوریولیس برای جرم، ±0.5%؛ مغناطیسی برای مایعات رسانا، ±0.2%؛ گردابی برای گاز، ±1%)؛ و آنالایزرهای ترکیب (آنلاین FTIR، NIR یا GC با زمان چرخه 1-5 دقیقه) برای *PAT (فناوری تجزیه و تحلیل فرآیند)*. DCS با نرخ 1-10 هرتز اسکن می‌کند، با حلقه‌های کنترل PID که دما (آبشاری: دمای راکتور → دمای ورودی ژاکت → شیر بخار/خنک‌کننده)، فشار (رگولاتور فشار برگشتی روی راکتورهای فاز گازی) و جریان خوراک (کنترل نسبت برای تعادل استوکیومتری) را مدیریت می‌کنند. *APC (کنترل پیشرفته فرآیند)* از کنترل پیش‌بین مدل (MPC) برای بهینه‌سازی تعاملات چند متغیره استفاده می‌کند و واریانس را 30-60% نسبت به کنترل PID تک حلقه کاهش می‌دهد.

2. انواع اصلی راکتورهای فرآیندی

کارخانه‌های فرآیندی صنعتی پیکربندی‌های راکتور را مطابق با شیمی واکنش، مقیاس تولید و اقتصاد فرآیند مستقر می‌کنند. سه پیکربندی، طرح‌های غالب در تولید شیمیایی را نشان می‌دهند:

  • **راکتور مخزن همزن پیوسته (CSTR):** این مخازن ASME (1-50 متر مکعب، 0.1-10 مگاپاسکال) دارای همزن مکانیکی (پره راستون یا پره شیب‌دار، D/T = 0.33-0.5، N = 50-300 دور در دقیقه) هستند که دمای و غلظت تقریباً یکنواخت را حفظ می‌کنند. *توزیع زمان اقامت (RTD)* از مدل مخازن در سری پیروی می‌کند، با عدد پکله Pe < 1 برای یک مخزن همزن خوب. CSTRها برای موارد زیر ترجیح داده می‌شوند: واکنش‌های فاز مایع که نیاز به دمای یکنواخت دارند (پلیمریزاسیون، استریفیکاسیون)، واکنش‌هایی با حساسیت کم گزینش‌پذیری به تبدیل، و فرآیندهایی که نیاز به افزودن/حذف مداوم کاتالیزور دارند. آبشارهای چند CSTR (3-5 مخزن) رفتار PFR را برای تبدیل بالاتر در هر عبور تقریب می‌زنند، با تبدیل X_n = 1 - (1+Da·n)⁻ⁿ برای n CSTR با اندازه مساوی در سری.
  • **راکتور جریان پلاگ (PFR) / راکتور لوله‌ای:** این راکتورهای لوله-بسته‌بندی یا تک لوله‌ای ASME (قطر داخلی لوله 25-100 میلی‌متر، طول 5-50 متر) رفتار جریان پلاگ را با حداقل اختلاط محوری (Pe > 50) به دست می‌آورند. *سرعت فضایی* SV = v/L = 1/τ، توان خروجی را به ازای واحد حجم راکتور تعریف می‌کند. PFRها برای موارد زیر ترجیح داده می‌شوند: واکنش‌های فاز گازی (اصلاح بخار، اکسیداسیون جزئی)، واکنش‌های محدود به تعادل که نیاز به تبدیل بالا در هر عبور دارند، و واکنش‌های سریع که در آن توزیع زمان اقامت باریک، گزینش‌پذیری را به حداکثر می‌رساند. برای واکنش‌های گرمازای فاز گازی، پیکربندی‌های چند لوله‌ای (هزاران لوله 25-50 میلی‌متری در یک پوسته، با کاتالیزور در لوله‌ها و خنک‌کننده در سمت پوسته) مساحت انتقال حرارت 50-500 متر مربع بر متر مکعب حجم راکتور را فراهم می‌کنند.
  • **راکتور کاتالیستی بستر پر شده:** این مخازن ASME (قطر 0.5-20 متر، ارتفاع 2-30 متر) حاوی یک بستر ثابت از ذرات کاتالیزور جامد (3-10 میلی‌متر اکسترود یا کروی) هستند که سیال از طریق آن‌ها عبور می‌کند. *معادله ارگون* ΔP/L = 150·μ·v·(1-ε)²/(dp²·ε³) + 1.75·ρ·v²·(1-ε)/(dp·ε³) افت فشار (معمولاً 0.01-0.5 بار بر متر) را پیش‌بینی می‌کند و اندازه ذرات کاتالیزور و نرخ جریان را محدود می‌کند. راکتورهای بستر پر شده برای موارد زیر استفاده می‌شوند: اصلاح کاتالیستی (Pt-Sn/Al2O3، 400-550°C، 0.5-3 مگاپاسکال)، سنتز متانول (Cu-ZnO-Al2O3، 200-300°C، 5-10 مگاپاسکال) و سنتز آمونیاک (Fe-K2O-Al2O3، 400-550°C، 10-30 مگاپاسکال). طرح‌های جریان شعاعی (جریان به داخل یا خارج از طریق بسترهای کاتالیزور حلقوی) افت فشار را 50-80% نسبت به جریان محوری برای مخازن با قطر بزرگ کاهش می‌دهند.

ماتریس مقایسه انواع راکتور فرآیندی

نوع راکتور

مدل اختلاط

انتقال حرارت (U)

محدوده ظرفیت

CSTR

مخلوط برگشتی (Pe < 1)300-1,000 W/m²K (ژاکت/کویل)

1-50 متر مکعب در هر مخزن

PFR / لوله‌ای

جریان پلاگ (Pe > 50)

800-1,500 W/m²K (پوسته-لوله)

0.1-10 متر مکعب در هر لوله-بسته

بستر پر شده

جریان پلاگ با ΔP (ارگون)

100-400 W/m²K (بستر-دیواره)

1-500 متر مکعب حجم کاتالیزور

سوالات متداول (FAQ)

س: عدد دامکوهلر چیست و چگونه انتخاب راکتور را هدایت می‌کند؟

پ: عدد دامکوهلر Da = k·τ نسبت نرخ واکنش (که با ثابت سرعت k مشخص می‌شود) به نرخ جریان همرفتی (که با زمان اقامت τ مشخص می‌شود) است. برای Da > 1، واکنش سریعتر از زمان اقامت سیال است - تبدیل کامل در یک راکتور PFR یا بچ قابل دستیابی است. برای Da

< 0.1، واکنش در مقایسه با اختلاط کند است - یک CSTR با غلظت یکنواخت مناسب است. برای Da میانی (0.1-1)، انتخاب به الزامات گزینش‌پذیری بستگی دارد: CSTRها شرایط یکنواخت را فراهم می‌کنند (برای گزینش‌پذیری حساس به دما بهتر است)، در حالی که PFRها توزیع زمان اقامت باریک را فراهم می‌کنند (برای واکنش‌های متوالی که محصول میانی مورد نظر است بهتر است).س: چگونه DCS برای ایمنی و بهینه‌سازی با یک راکتور فرآیندی ادغام می‌شود؟

پ: DCS در سه سطح ادغام می‌شود: (1) کنترل پایه نظارتی - حلقه‌های PID که دما، فشار، سطح و جریان را در نقاط تنظیم حفظ می‌کنند (نرخ اسکن 1-10 هرتز، اجرای حلقه 100-500 میلی‌ثانیه)؛ (2) سیستم‌های ابزار دقیق ایمنی (SIS) - حل‌کننده‌های منطقی مستقل طبق IEC 61511 که در صورت تجاوز متغیرهای فرآیند از حدود ایمنی، خاموشی، خنک‌کننده اضطراری یا کاهش فشار را آغاز می‌کنند (دارای رتبه SIL 1-3، زمان پاسخ 1-5 ثانیه)؛ (3) کنترل پیشرفته فرآیند (APC) - کنترل پیش‌بین مدل (MPC) که تعاملات چند متغیره (مانند بازده در مقابل گزینش‌پذیری در مقابل هزینه تاسیسات) را با استفاده از مدل‌های اصول اولیه یا تجربی بهینه‌سازی می‌کند. PAT (آنالایزرهای آنلاین) داده‌های ترکیب بی‌درنگ را به APC تغذیه می‌کنند و کنترل پیش‌خور را امکان‌پذیر می‌سازند که اختلالات را قبل از تأثیر بر کیفیت محصول پیش‌بینی می‌کند.

س: طبقه‌بندی بحرانیت Stoessel چیست و چرا برای ایمنی حرارتی راکتور مهم است؟

پ: طبقه‌بندی Stoessel (توسعه یافته توسط فرانسیس استوسل در Ciba-Geigy) خطر حرارتی واکنش‌های گرمازا را بر اساس موارد زیر طبقه‌بندی می‌کند: ΔTad (افزایش دمای آدیاباتیک در صورت واکنش تمام واکنش‌دهنده‌ها بدون حذف حرارت)، MTSR (حداکثر دمای واکنش سنتز - دمایی که در صورت واکنش تمام واکنش‌دهنده‌های انباشته شده به صورت آدیاباتیک به آن می‌رسد) و دمایی که در آن واکنش تجزیه شروع می‌شود. کلاس 1: ΔTad

< 50°C، MTSR زیر نقطه شروع تجزیه - با خنک‌کننده استاندارد ایمن است. کلاس 2: 50 < ΔTad < 200°C، MTSR به نقطه شروع تجزیه نزدیک می‌شود - نیاز به خنک‌کننده اضطراری دارد. کلاس 3: MTSR از نقطه شروع تجزیه فراتر می‌رود - نیاز به خاموش‌کننده، تزریق بازدارنده یا تخلیه اضطراری طبقه‌بندی شده طبق DIERS دارد. کلاس 4-5: تجزیه سریع و خود شتاب‌دهنده است - نیاز به طراحی ذاتاً ایمن‌تر (اندازه بچ کوچکتر، جریان پیوسته) دارد.س: چه چیزی انتخاب بین راکتور بستر ثابت و راکتور بستر سیال را برای فرآیندهای کاتالیستی تعیین می‌کند؟

پ: راکتورهای بستر ثابت ساده‌تر هستند (بدون ریزش کاتالیزور، سایش کمتر کاتالیزور، افت فشار کمتر در طرح‌های جریان شعاعی) اما از موارد زیر رنج می‌برند: نقاط داغ دما (تا 50°C بالاتر از میانگین) در واکنش‌های گرمازا، مشکل در احیای کاتالیزور (نیاز به خاموشی) و محدودیت‌های انتقال حرارت (U = 100-400 W/m²K). راکتورهای بستر سیال به عملیات تقریباً ایزوترمال (نقاط داغ < 5°C) دست می‌یابند، امکان احیای آنلاین کاتالیزور (CCR - احیای مداوم کاتالیزور) را فراهم می‌کنند و انتقال حرارت عالی دارند (U = 500-2,000 W/m²K) اما نیاز به موارد زیر دارند: اندازه ذرات کاتالیزور 20-150 میکرومتر (برای سیال‌سازی)، افت فشار بالاتر در واحد (0.5-1.0 بار) و مدیریت سایش کاتالیزور (0.1-1% جایگزینی در روز). بسترهای سیال برای موارد زیر ترجیح داده می‌شوند: FCC (کراکینگ کاتالیستی سیال)، MTO (متانول به اولفین‌ها) و واکنش‌های گرمازای محدود به تعادل.
