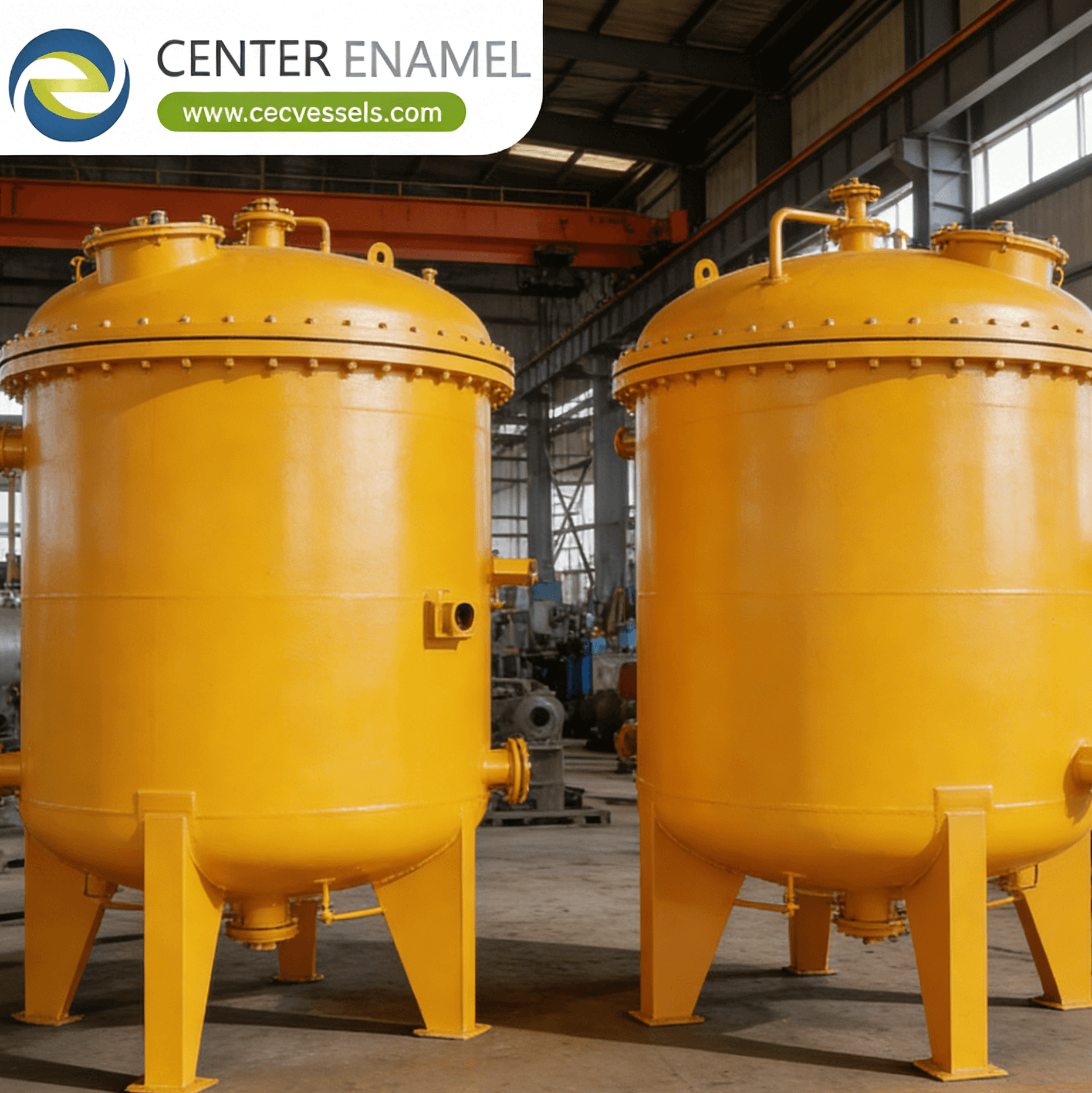

مخزن فشار پتروشیمی چیست؟ طراحی، استانداردها و کاربردها

جزئیات محصول
محل منبع: چین
نام تجاری: Center Enamel
گواهی: ISO 9001,CE, NSF/ANSI 61, WRAS, ISO 28765, LFGB, BSCI, ISO 45001
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1 ست
قیمت: 2000
زمان تحویل: 2 ماه
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 200 مجموعه در روز

جزئیات اطلاعات

توضیحات محصول

یک ظرف فشار پتروشیمی چیست؟ طراحی، استانداردها و کاربردهای آن

جواب دادن به سوال اصلي:ظرف فشار پتروشیمی چیست و چگونه از تجهیزات تحت فشار صنعتی متفاوت است؟یک ظرف تحت فشار پتروشیمیک یک ظرف تحت فشار با کد بخش VIII ASME است که به طور خاص برای خدمات پردازش هیدروکربن طراحی شده و برای مقاومت در برابر دماهای بالا (-46 °C تا 540 °C) طراحی شده است.فشار بالا (0.1-20 MPa) و محیط های شیمیایی تهاجمی از جمله سولفید هیدروژن، هیدروژن و اسید هیدروفلوئوریک.این ظرف ها با استانداردهای صنعتی اضافی مانند API 660 (مبادله گرما شیل و لوله) مطابقت دارند.، API 661 (مبادلات خنک کننده هوا) و NACE MR0175 / ISO 15156 برای خدمات گاز اسیدی که فشار جزئی H2S بیش از 0.05 kPa است،که نیاز به مواد با سختی کنترل شده و درمان حرارتی پس از جوش (PWHT) برای جلوگیری از ترکاندن استرس سولفید (SSC) دارد.

1اصول اصلی طراحی ظروف تحت فشار پتروشیمی

طراحی ظروف پتروشیمی فراتر از محاسبات فشار بخش هشتم ASME برای رسیدگی به شکنندگی هیدروژن، شکنندگی تنفس، تخریب خدمات ترش است.و بارگذاری حرارتی چرخه ای که برای محیط های پردازش هیدروکربن منحصر به فرد است.

  • **NACE MR0175 رعایت خدمات ترش:**هنگامی که جریان های فرآیند حاوی H2S در فشارهای جزئی بالاتر از 0.05 kPa (0.0007 psi) و در فشارهای کلی بالاتر از 0.45 MPa (65 psi) باشد، ظرف تحت الزامات سرویس NACE MR0175 / ISO 15156 قرار می گیرد.اجزای فولاد کربن باید به حداکثر سختی 22 HRC محدود شوند.، با مناطق تحت تاثیر گرما (HAZ) کنترل شده به ویکرز HV10 ≤ 248. فولاد های کم آلیاژ (به عنوان مثال، SA-387 Gr.11/22) require PWHT at 620-690°C for 1-2 hours per 25 mm thickness to reduce residual stresses below 20% of yield strength and temper hard martensitic microstructures susceptible to *sulfide stress cracking (SSC)*.
  • ** آسیب هیدروژن و تخریب در دمای بالا:**در واحدهای هیدروپروسیسنگ (هیدروتراکتورها، هیدروکرکر ها) ، ظروف با فشار جزئی هیدروژن 3-20 MPa در 350-450 °C کار می کنند. انتخاب مواد بر اساس API 941 (کرب های نلسون) ،که پوشش عملیاتی امن برای فولاد کربن را تعریف می کنندبالاتر از محدوده منحنی نلسون، حمله هیدروژن در دمای بالا (HTHA) باعث تشکیل حباب متان و ترک شدن می شود.پارامتر * لارسون-میلر * LMP = T ((20 + log t) × 10-3 طول عمر شکستگی خزنده را پیش بینی می کند، که در آن T دمای Kelvin است و t ساعت است، که حاشیه های طراحی برای عمر 20 ساله را هدایت می کند.
  • ** پیشگیری از شکنندگی:**فولاد های کم آلیاژ Cr-Mo که در ۳۵۰ تا ۵۷۵ درجه سانتیگراد سرو می شوند، مستعد شکنندگی هستندو به عنوان عناصری که دمای انتقال دوکتیل به شکننده (DBTT) را افزایش می دهدفاکتور J = (Si + Mn) × (P + Sn) × 104 باید برای ظرف های 2.25Cr-1Mo کمتر از 100 نگه داشته شود، که با مشخص کردن فولاد کم کثافت (P ≤ 0.010٪، Sn ≤ 0.005٪) حاصل می شود.درمان گرمایی خنک کننده مرحله ای در طول ساخت، تغییر DBTT ≤ 28°C را تأیید می کند، اطمینان از راه اندازی امن از دمای محیط بدون شکستگی شکننده.

2انواع اصلی ظروف تحت فشار پتروشیمی

مجموعه های پتروشیمی یک خانواده از ظروف تحت فشار را مستقر می کنند که هر کدام برای یک عملیات واحد خاص در زنجیره پالایش و سنتز شیمیایی بهینه شده اند.سه دسته عمده برای اکثر تاسیسات زمینی تشکیل شده اند:

  • **خازن های رآکتور های هیدروپروسیسنگ:**این راکتورهای دیواری ضخیم (100-250 میلی متر) در 8-20 MPa و 350-450 ° C در خدمات هیدروتراکتینگ و هیدروکریکینگ کار می کنند. از 2.25Cr-1Mo-0 ساخته شده است.25 ولت (وانیودیوم اصلاح شده برای بهبود مقاومت خزیدن)، آنها دارای بستر کاتالیزور داخلی با مناطق خنک کننده هیدروژن سرد بین لایه های کاتالیزور هستند.وزنه کشتی 500-1،500 تن نیاز به حمل و نقل ویژه و جرثقیل های سنگین برای نصب در زمینه، با جوش در زمینه و PWHT انجام شده تحت الزامات مشترک API 660/ASME.
  • ** ظرف های مبادله گرما شیل و لوله:**این ظروف با توجه به API 620/660 و TEMA کلاس R طراحی شده اند، تبادل گرما، جوش مجدد و تهویه را در واحدهای پتروشیمی اداره می کنند. طرح های معمولی شامل قطر پوسته 600-1500 میلی متر است.,طول لوله های 6 تا 12 متر و تعداد لوله های 200 تا 5 متر000مواد از فولاد کربن (SA-516 Gr.70) برای خدمات هیدروکربن سبک تا دوپلیکس 2205 برای آب خنک کننده حاوی کلراید.فاکتور تصحیح * تفاوت متوسط دما (LMTD) * Ft > 0.75 از طریق تنظیمات لوله های چند گذر (1-2، 2-4، یا پوسته TEMA G جریان تقسیم) حفظ می شود.
  • ** ظرف های جداکننده سه فاز:**کشتی های افقی ASME (2-4 متر قطر، 6-15 متر طول) نفت، گاز و آب را در تاسیسات پتروشیمی بالا و وسط جریان جدا می کنند.1-10 MPa با دمای طراحی از -46°C تا 200°C، آنها شامل دستگاه های ورودی (نوع لوله یا سیکلونیک) ، اکستراکتورهای مه (شبکه سیم یا بسته لوله) و صفحات باند برای کنترل رابط روغن و آب هستند.زمان اقامت 1-5 دقیقه در بخش مایع اطمینان از قطره گذاری قطرات 100 μm+ آب را تضمین می کند.، محاسبه شده از طریق قانون استوکس: vs = g· ((ρw-ρo) · d2 / (18· μo).

انواع کشتی های تحت فشار پتروشیمی ماتریس مقایسه

نوع قایق

خدمات و استانداردها

محدوده دما

ضخامت دیوار

راکتور هیدروپروسیس

HDT/HCK، ASME + API 941

۳۵۰ تا ۴۵۰°C @ ۸ تا ۲۰ MPa

100 تا 250 میلی متر (2.25Cr-1Mo-V)

مبادله کننده لوله های پوسته

مواد غذایی/آفتاب، API 660/TEMA R

-46 تا 540°C @ 0.1-10 MPa

12-60 میلی متر (SA-516/2205)

جداکننده سه فاز

نفت/گاز/آب، ASME VIII

-46 تا 200°C @ 0.1-10 MPa

16-80 میلی متر (SA-516 Gr.70)

سوالات متداول (FAQ)

س: چه چیزی باعث طبقه بندی خدمات ترش NACE MR0175 برای یک ظرف فشار پتروشیمی می شود؟

A: طبقه بندی خدمات ترش زمانی انجام می شود که جریان فرآیند حاوی H2S در فشار جزئی بالاتر از 0.05 kPa (0.0007 psia) در فشار کل بالاتر از 0.45 MPa (65 psia) باشد. در این شرایط،کرکینگ استرس سولفید (SSC) تبدیل به یک حالت شکست قابل اعتماد برای فولاد کربن و فولاد کم آلیاژ می شود. NACE MR0175 / ISO 15156 حداکثر سختی (22 HRC برای فولاد کربن) ، الزامات PWHT و محدودیت های مواد را برای جلوگیری از شکست SSC شکننده در امتداد منطقه آسیب دیده به گرما تعیین می کند.

سوال: منحنی نلسون API 941 چگونه انتخاب مواد را برای خدمات هیدروژن هدایت می کند؟

A: منحنی نلسون فشار جزئی هیدروژن را در برابر دمای کار مشخص می کند و مناطق کار ایمن را برای هر نوع فولاد تعریف می کند. زیر منحنی فولاد کربن، SA-516 Gr.70 قابل قبول است.بالای اون، 1.25Cr-0.5Mo (SA-387 Gr.11) مورد نیاز است؛ در شدت بالاتر، 2.25Cr-1Mo (SA-387 Gr.22) یا 2.25Cr-1Mo-0.25V وانیدیوم اصلاح شده مشخص شده است.تجاوز از محدوده منحنی خطر حمله هیدروژن با دمای بالا (HTHA) را دارد، که باعث ایجاد حباب های متانی برگشت ناپذیر و ترک در داخل فولاد می شود.

سوال: عامل J چیست و چرا برای ظرف های پتروشیمی 2.25Cr-1Mo حیاتی است؟

ج: فاکتور J = (Si + Mn) × (P + Sn) × 104 حساسیت به شکنندگی در فولاد های کم آلیاژ Cr-Mo را اندازه گیری می کند.یک عامل J کمتر از 100 تضمین می کند که جداسازی مرز دانه از عناصر tramp (P، Sn، Sb، As) زیر آستانه ای باقی می ماند که دمای انتقال از انعطاف پذیر به شکننده (DBTT) را بیش از 28 °C در طول خنک سازی مرحله ای افزایش می دهد.ظروف با J > 100 خطر شکستگی شکننده در هنگام راه اندازی سرد، زیرا DBTT ممکن است پس از سال ها کار در دمای بالا از دمای محیط خارج شود.

سوال: حداقل زمان اقامت برای جداسازی سه فاز موثر در جدا کننده پتروشیمی چیست؟

A: زمان اقامت بخش مایع باید برای قطرات آب ≥ 100 μm برای قرار گرفتن از مرحله روغن کافی باشد. با استفاده از قانون استوکس: vs = g· ((ρw - ρo) · d2 / (18 · μo)سرعت رسوب پایانی برای قطرات 100 μm در خام سبک (μo = 5 cP)، Δρ = 100 kg/m3) حدود 0.001 m/s است. برای عمق مایع 2 m، این 2000 ثانیه (33 دقیقه) نیاز دارد، اما با کمک های coalescer،زمان اقامت عملی از 1 تا 5 دقیقه، 95٪ یا بیشتر آب را برای قطرات ≥ 150 μm از بین می برد..
