راکتور هیدروژناسیون چیست؟ طراحی، ایمنی و کاربردها
پاسخ به سوال اصلی:راکتور هیدروژناسیون چیست و چه ویژگیهای طراحی، افزودن کاتالیزوری هیدروژن را در فشار و دمای بالا به صورت ایمن و کارآمد تضمین میکند؟راکتور هیدروژناسیون یک مخزن تحت فشار مطابق با ASME Section VIII است که افزودن کاتالیزوری هیدروژن (H2) به پیوندهای آلی غیراشباع - C=C، C=O، C=N، حلقههای آروماتیک - را در فشارهای 1-30 مگاپاسکال و دماهای 50-500 درجه سانتیگراد تسهیل میکند. پیکربندیها شامل راکتورهای بستر ریزشی (بستر کاتالیزور ثابت با جریان همجهت گاز-مایع رو به پایین)، راکتورهای دوغابی (کاتالیزور پودری معلق در مایع) و اتوکلاوهای همزده (دفعی یا نیمهدفعی) است. انتخاب مواد از منحنیهای Nelson *API 941* پیروی میکند تا از *حمله هیدروژن در دمای بالا (HTHA)* جلوگیری شود: فولاد 2.25Cr-1Mo استاندارد برای سرویس بالاتر از 250 درجه سانتیگراد و 3 مگاپاسکال است. ابزار دقیق ضد انفجار ATEX Zone 1 و تشخیص نشت H2 در 25٪ از *حد انفجار پایین (LEL = 4٪ حجمی)* الزامات ایمنی اجباری هستند.

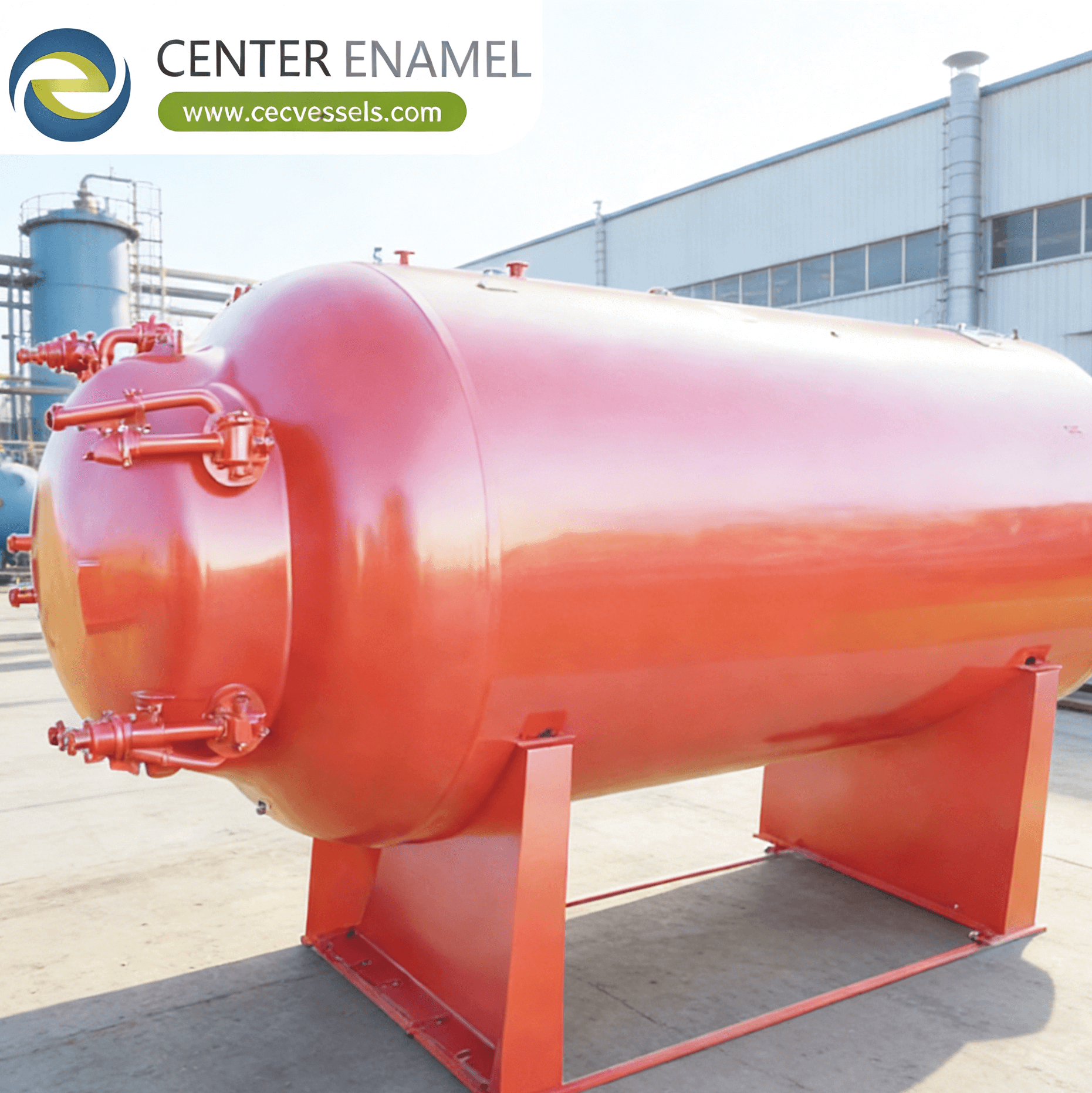

1. اصول اساسی طراحی و ایمنی
طراحی راکتور هیدروژناسیون، مهندسی واکنش کاتالیزوری را با خطرات منحصر به فرد هیدروژن پرفشار ادغام میکند: تردی، خطر انفجار و فرار حرارتی ناشی از واکنش هیدروژناسیون بسیار گرمازا (ΔH = -120 تا -140 کیلوژول بر مول برای اشباع C=C).
- **حمله هیدروژن و انتخاب مواد (API 941):**هیدروژن مولکولی روی سطوح فولادی در دماهای بالاتر از 200 درجه سانتیگراد تجزیه شده و به داخل فلز نفوذ میکند و با کربن در Fe3C واکنش داده و متان (CH4) تشکیل میدهد. منحنی Nelson در API 941 محدوده عملیاتی ایمن را تعریف میکند: زیر منحنی، فولاد کربن (SA-516 Gr.70) تا حدود 250 درجه سانتیگراد/3 مگاپاسکال قابل قبول است؛ 1.25Cr-0.5Mo (SA-387 Gr.11) تا حدود 350 درجه سانتیگراد/8 مگاپاسکال گسترش مییابد؛ 2.25Cr-1Mo (SA-387 Gr.22) تا حدود 450 درجه سانتیگراد/15 مگاپاسکال گسترش مییابد؛ 3Cr-1Mo-0.25V و 2.25Cr-1Mo-0.25V محدوده را برای سرویس هیدروپراسسینگ شدیدتر گسترش میدهند. بالاتر از منحنی، *حمله هیدروژن در دمای بالا (HTHA)* باعث تشکیل حبابهای متان غیرقابل برگشت، شکاف و در نهایت شکست دیواره میشود. پارامتر Larson-Miller LMP = T*(20+log t)*10⁻³ مقاومت خزشی طولانی مدت را در شرایط طراحی تأیید میکند.
- **ایمنی انفجار و انطباق با ATEX:**هیدروژن فوقالعاده قابل اشتعال است: LEL = 4٪ حجمی، UEL = 75٪ حجمی، حداقل انرژی اشتعال = 0.017 میلیژول (30 برابر کمتر از متان). نصب راکتور هیدروژناسیون باید به عنوان *ATEX Zone 1* طبقهبندی شود (Zone 2 اگر منابع نشت H2 با طراحی حذف شوند). تمام تجهیزات الکتریکی (موتورها، ابزار دقیق، چراغها) باید دارای رتبه Ex d (محفظه ضد انفجار) یا Ex i (ایمنی ذاتی) برای گروه گازی IIC (هیدروژن) باشند. *آشکارسازهای گاز H2* (نوع مهره کاتالیزوری یا الکتروشیمیایی، کالیبره شده تا 0-25٪ LEL = 0-1٪ H2) در نقاط نشت احتمالی (اتصالات فلنج، بستهبندی شیر، ناحیه آببندی) با منطق رأیگیری (2 از 3) برای خاموش کردن منبع H2 نصب میشوند. قبل از ورود H2، پاکسازی اضطراری با نیتروژن (حداقل 5 حجم مخزن) انجام میشود؛ اکسیژن باید < 0.5٪ قبل از ورود H2 باشد.
- **کنترل فرار حرارتی و تخلیه اضطراری:**واکنشهای هیدروژناسیون بسیار گرمازا هستند (ΔH = -120 تا -140 کیلوژول بر مول برای اشباع C=C، -200 تا -250 کیلوژول بر مول برای اشباع حلقه آروماتیک). اگر حذف گرما شکست بخورد، افزایش دمای آدیاباتیک ΔTad = (-ΔH)·C/(ρ·Cp) میتواند به 200-500 درجه سانتیگراد برسد و واکنش را تسریع کرده و مصرف کنترل نشده H2 را تولید کند. طبقهبندی بحرانی Stoessel سطوح خطر را تعیین میکند: کلاس 1 (ΔTad 2. انواع اصلی راکتورهای هیدروژناسیون
راکتورهای هیدروژناسیون بر اساس فاز کاتالیزور (بستر ثابت، دوغابی یا همگن) و الگوی تماس بین گاز H2، خوراک مایع و کاتالیزور جامد طبقهبندی میشوند. سه پیکربندی در صنعت غالب هستند:
**راکتورهای هیدروژناسیون بستر ریزشی:**
- این راکتورهای بستر ثابت ASME (قطر 1-5 متر، ارتفاع 5-25 متر، 3-20 مگاپاسکال، 300-450 درجه سانتیگراد) حاوی اکسترودهای کاتالیزور (1.5-4 میلیمتر، CoMoS یا NiMoS روی پایه Al2O3) در یک بستر استوانهای هستند. خوراک مایع به صورت همجهت با گاز H2 به سمت پایین ریزش میکند و تماس سه فازی گاز-مایع-جامد را به دست میآورد. نقشه رژیم جریان ریزشی (نرخ جریان گاز-مایع) منطقه عملیاتی بهینه را شناسایی میکند: جریان ریزشی (سرعت کم گاز و مایع)، جریان پالسی (متوسط) یا جریان اسپری (سرعت بالای گاز). *سرعت حجمی مایع ساعتی (LHSV)* معمولی = 1-5 ساعت⁻¹ برای هیدروژند سولفور زدایی (HDS) و 0.5-2 ساعت⁻¹ برای هیدروکراکینگ. مدیریت حرارت از *تزریق کوئنچ هیدروژن سرد* بین بسترهای کاتالیزور (3-5 بستر) استفاده میکند و افزایش دمای بین بستری را به 15-30 درجه سانتیگراد برای هر منطقه واکنش گرمازا محدود میکند.**راکتورهای هیدروژناسیون دوغابی:**
- این مخازن همزده یا ستون حبابی ASME (0.5-10 متر مکعب، 1-15 مگاپاسکال، 50-250 درجه سانتیگراد) کاتالیزور پودری (5-20 میکرومتر، Pd/C، Raney Ni، یا Pt/C در 0.5-5 وزنی٪) را در واکنشدهنده مایع معلق میکنند. گاز H2 از طریق یک حلقه توزیعکننده (سوراخهای 1-3 میلیمتر) اسپارژ شده و توسط همزن (توربین راشتون، 300-800 دور در دقیقه) به حبابهای 2-5 میلیمتری پراکنده میشود. *ضریب انتقال جرم حجمی گاز-مایع kLa* = 0.05-0.3 ثانیه⁻¹ پارامتر محدود کننده سرعت برای واکنشهای هیدروژناسیون سریع (نرخ مصرف H2 > 0.5 مول بر لیتر بر دقیقه) است. راکتورهای دوغابی برای موارد زیر ترجیح داده میشوند: هیدروژناسیون مواد شیمیایی ریز و دارویی (که در آن تعویض کاتالیزور در هر بچ قابل قبول است)، آزمایش کاتالیزور (غربالگری سریع با کاتالیزورهای مختلف) و هیدروژناسیون موم در سنتز فیشر-تروپش.**راکتورهای هیدروژناسیون اتوکلاو همزده:**
- این مخازن دفعی یا نیمهدفعی ASME (0.05-5 متر مکعب، 1-10 مگاپاسکال، 20-200 درجه سانتیگراد) با ژاکتهای گرمایش/سرمایش داخلی (U = 300-700 وات بر متر مربع کلوین) برای هیدروژناسیون دارویی و مواد شیمیایی تخصصی استفاده میشوند. H2 از یک مخزن تحت فشار شارژ میشود تا فشار ثابت را در حین مصرف هیدروژن توسط واکنش حفظ کند (حالت حجم متغیر فشار ثابت). *پره همزن القایی گاز* (شفت توخالی با سوراخ در هاب پره) به طور فعال H2 را از فضای بالای مخزن به داخل ناحیه پره با برش بالا میکشد، جایی که به حبابهای ریز (0.5-2 میلیمتر) پراکنده میشود. این مکانیزم خود گازدهی به ضرایب انتقال جرم گاز-مایع kLa = 0.1-0.5 ثانیه⁻¹ بدون اسپارژر خارجی دست مییابد - 2-5 برابر بیشتر از سیستمهای راشتون اسپارژ شده با توان ورودی برابر. نرخ استفاده از H2 به 95-98٪ میرسد (در مقابل 60-80٪ برای سیستمهای اسپارژ شده)، که برای کاتالیزورهای هیدروژناسیون گرانقیمت و محصولات درجه دارویی حیاتی است.ماتریس مقایسه انواع راکتور هیدروژناسیون
نوع راکتور
| شکل کاتالیزور |
فشار H2 |
کاربرد |
بستر ریزشی |
| اکسترود ثابت (1.5-4 میلیمتر) |
3-20 مگاپاسکال @ 300-450 درجه سانتیگراد |
HDS، HCK، هیدروژناسیون روغن |
دوغابی |
| پودری (5-20 میکرومتر، Pd/C، Raney Ni) |
1-15 مگاپاسکال @ 50-250 درجه سانتیگراد |
مواد شیمیایی ریز، فیشر-تروپش |
اتوکلاو همزده |
| پودری (دفعی، القایی گاز) |
1-10 مگاپاسکال @ 20-200 درجه سانتیگراد |
API دارویی، مواد شیمیایی تخصصی |
سوالات متداول (FAQ) |
س: منحنی Nelson API 941 چیست و چگونه از حمله هیدروژن در دمای بالا جلوگیری میکند؟
پاسخ: منحنی Nelson فشار جزئی هیدروژن را در برابر دمای عملیاتی رسم میکند و مناطق ایمن را برای هر درجه فولاد تعریف میکند. زیر منحنی فولاد کربن، SA-516 Gr.70 قابل قبول است. بالاتر از آن، فولادهای Cr-Mo با محتوای Cr فزاینده (1.25Cr-0.5Mo، 2.25Cr-1Mo، 3Cr-1Mo) به طور فزایندهای مشخص میشوند. بالاتر از حد Nelson برای یک فولاد معین، H2 مولکولی روی سطح فولاد تجزیه شده، به داخل فلز نفوذ کرده و با کربن در Fe3C واکنش داده و متان (CH4) تشکیل میدهد. مولکولهای متان نمیتوانند خارج شوند، در مرز دانهها تجمع یافته و شکاف تشکیل میدهند - آسیبی غیرقابل برگشت که به عنوان *حمله هیدروژن در دمای بالا (HTHA)* شناخته میشود و در نهایت منجر به شکست دیواره میشود. API 941 منحنیهای قطعی را برای انتخاب مواد ایمن در سرویس هیدروژن ارائه میدهد.
س: چرا حد انفجار پایین (LEL) برای هیدروژن بسیار پایین است و چه اقدامات ایمنی لازم است؟
پاسخ: هیدروژن دارای LEL = 4٪ حجمی (4٪ H2 در هوا برای اشتعال کافی است) و حداقل انرژی اشتعال 0.017 میلیژول است - 30 برابر کمتر از متان (0.47 میلیژول) و 200 برابر کمتر از پروپان (3.3 میلیژول). یک جرقه الکتریسیته ساکن از فردی که روی کف خشک راه میرود (5-15 میلیژول) میتواند مخلوط هیدروژن-هوا را مشتعل کند. اقدامات ایمنی لازم: (1) طبقهبندی ATEX Zone 1 برای تمام تجهیزات در فاصله 1 متری مخازن/لولههای حاوی H2؛ (2) تجهیزات الکتریکی Ex d (ضد انفجار) یا Ex i (ایمنی ذاتی) تأیید شده برای گروه گازی IIC؛ (3) آشکارسازهای گاز H2 در آلارم 25٪ LEL (1٪ H2) و تریپ 50٪ LEL (2٪ H2)؛ (4) پاکسازی با نیتروژن (5 حجم مخزن) با تأیید O2
< 0.5٪ قبل از ورود H2؛ (5) اتصال و زمین کردن تمام اجزای فلزی به < 10 اهم مقاومت.س: چگونه یک پره همزن القایی گاز عملکرد هیدروژناسیون را در یک اتوکلاو همزده بهبود میبخشد؟
پاسخ: یک توربین راشتون استاندارد مایع را هم میزند اما فقط حبابهای گازی را که از قبل در مایع وجود دارند (از طریق اسپارژینگ وارد شدهاند) پراکنده میکند. یک پره همزن القایی گاز (شفت توخالی با سوراخ در هاب پره) اختلاف فشار (اثر برنولی) ایجاد میکند که به طور فعال H2 را از فضای بالای مخزن از طریق شفت توخالی به ناحیه پره با برش بالا میکشد، جایی که به حبابهای ریز (0.5-2 میلیمتر) پراکنده میشود. این مکانیزم خود گازدهی به ضرایب انتقال جرم گاز-مایع kLa = 0.1-0.5 ثانیه⁻¹ بدون اسپارژر خارجی دست مییابد - 2-5 برابر بیشتر از سیستمهای راشتون اسپارژ شده با توان ورودی برابر. نرخ استفاده از H2 به 95-98٪ میرسد (در مقابل 60-80٪ برای سیستمهای اسپارژ شده)، که برای کاتالیزورهای هیدروژناسیون گرانقیمت و محصولات درجه دارویی حیاتی است.
س: طبقهبندی بحرانی Stoessel چیست و چگونه در طراحی راکتور هیدروژناسیون اعمال میشود؟
پاسخ: طبقهبندی Stoessel خطر حرارتی واکنشهای گرمازای بچ/نیمهبچ را با استفاده از دادههای کالریمتریک (RC1e یا DSC) ارزیابی میکند. این شامل: ΔTad (افزایش دمای آدیاباتیک)، MTSR (حداکثر دمای واکنش سنتز - دمایی که در صورت واکنش تمام واکنشدهندههای انباشته شده به صورت آدیاباتیک حاصل میشود) و Tdec (دمایی که در آن تجزیه شروع میشود). کلاس 1: ΔTad
< 50 درجه سانتیگراد، MTSR برچسبها: راکتور فولاد ضد زنگ, سیستم راکتور شیمیایی
