سقف های شناور داخلی (IFR): راهنمای مهندسی 2026

در صنایع پتروشیمی و ذخیره انرژی مدرن، مدیریت ترکیبات آلی فرار (VOCs) و اطمینان از ایمنی عملیاتی بسیار مهم است. راسقف شناور داخلی (IFR)به راه حل استاندارد صنعتی برای به حداقل رساندن تلفات تبخیر در مخازن ذخیره سازی سقف ثابت تبدیل شده است. با ایجاد یک مانع فیزیکی که با سطح مایع بالا و پایین می‌رود، IFR به طور موثر تشکیل بخار را سرکوب می‌کند و انطباق با محیط را تضمین می‌کند.

این راهنما یک مرور فنی جامع از طراحی IFR، عملکرد و مزایای استراتژیک ارائه شده توسط آنها در مدیریت زیرساخت 2026 ارائه می دهد.

سقف شناور داخلی (IFR) بر اساس اصل تماس مستقیم عمل می کند. بر خلاف یک مخزن استاندارد سقف ثابت که یک "فضای بخار" بزرگ بین مایع و سقف ایجاد می کند - که به بخارها اجازه تجمع می دهد - یک IFR مستقیماً روی سطح مایع قرار می گیرد.

• عملیات شناور محور:با افزایش یا کاهش سطح مایع در مخزن، سقف شناور پشت سر هم حرکت می کند. این مانند یک قایق مهندسی شده عمل می کند و نیازی به هیچ منبع نیروی خارجی ندارد و صرفاً توسط شناوری پانتون های ساختاری آن هدایت می شود.
• حذف فضای بخار:با حفظ تماس تقریباً مداوم با سطح مایع، سقف از تبخیر مایع به حالت گازی جلوگیری می کند، که علت اصلی "تلفات کاری" در مخازن ذخیره سازی است.
• یکپارچگی مهر و موم لبه:از آنجایی که بین لبه سقف شناور و پوسته مخزن شکاف کوچکی وجود دارد، عملکرد بالایی دارد.سیستم مهر و موم رینگنصب شده است. این مهر و موم شکاف را پر می کند و مانع از خروج بخار می شود و در عین حال اجازه می دهد سقف به آرامی در امتداد دیواره مخزن بلغزد.

مدیران مهندسی و اپراتورهای تأسیسات، IFRها را برای تأثیر قابل اندازه‌گیری آن‌ها بر نتیجه و ردپای محیطی اولویت‌بندی می‌کنند:

• کاهش انتشار VOC:مطالعات نشان می دهد که IFR ها می توانند تلفات تبخیر را کاهش دهندتا 95-98٪در مقایسه با طرح های سنتی سقف ثابت، آنها را برای رعایت قوانین سختگیرانه کیفیت هوا و محیط زیست ضروری می کند.

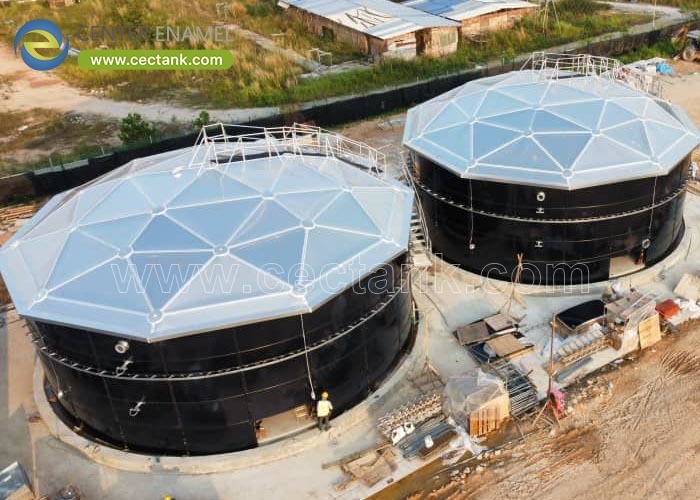

• حفاظت از محیط زیست:با قرار دادن سقف شناور در داخل یک سقف ثابت دائمی (مانند یک گنبد ژئودزیکی آلومینیومی)، عرشه از باران، برف و باد محافظت می شود. این امر نیاز به زهکشی سقف پیچیده و با تعمیر و نگهداری بالا را که برای طراحی سقف شناور خارجی (EFR) لازم است، حذف می کند.
• ایمنی و کاهش حریق:IFR مخلوط انفجاری بخار و هوا را در فضای بالای مخزن از بین می برد و خطر اشتعال را به میزان قابل توجهی کاهش می دهد.
• پس انداز عملیاتی:تبخیر کمتر به معنای از دست رفتن محصول کمتر در جو است و از ارزش موجودی محافظت می کند، به ویژه در هنگام ذخیره سازی محصولات تصفیه شده با ارزش بالا مانند سوخت جت یا حلال های شیمیایی.

هنگام انتخاب پیکربندی مناسب ذخیره سازی، مهم است که بین دو نوع سقف شناور اولیه تمایز قائل شوید.

ساخت و نگهداری IFR ها توسط استانداردهای بین المللی، به ویژه مهم ترین، کنترل می شودAPI 650 (پیوست H). انطباق تضمین می کند که:

• استانداردهای شکاف مهر و موم:طراحی باید تلورانس های شکاف خاصی را بین مهر و موم و پوسته مخزن حفظ کند تا از انتشار فرار جلوگیری کند.
• یکپارچگی ساختاری:سقف باید وزن خود، بارهای احتمالی برف (در صورت شکسته شدن سقف ثابت) و بارهای عملیاتی موضعی را بدون به خطر انداختن پایداری شناور تحمل کند.
• کنترل استاتیک:تمام سیستم‌های IFR باید شامل شنت‌های اتصال به زمین باشند تا پیوستگی الکتریکی بین سقف و پوسته مخزن حفظ شود و از ایجاد الکتریسیته ساکن جلوگیری شود.

س: آیا می توانم یک مخزن سقف ثابت موجود را با IFR بازسازی کنم؟

الف:بله. مقاوم سازی یک عمل بسیار رایج است. کیت‌های مدولار IFR - اغلب دارای پانتون‌های آلومینیومی سبک وزن هستند - برای عبور از مسیرهای استاندارد مخزن و مونتاژ در داخل، معمولاً بدون نیاز به "کار گرم" (جوشکاری) طراحی شده‌اند.

س: آیا IFR به تخلیه مرکزی نیاز دارد؟

الف:به طور کلی، نه. از آنجایی که یک IFR توسط یک سقف خارجی ثابت (معمولاً یک گنبد ژئودزیک) محافظت می شود، از بارندگی محافظت می شود و نیاز به سیستم های زهکشی پیچیده و مفصلی مورد نیاز مخازن سقف شناور خارجی را از بین می برد.

س: طول عمر IFR چقدر است؟

الف:با نگهداری مناسب و بازرسی منظم از مهر و موم های رینگ و پانتون ها، IFR های آلومینیومی مدرن می توانند 20 تا 30 سال خدمات عملیاتی را ارائه دهند.

انتخاب فناوری IFR مناسب یک تصمیم زیرساختی حیاتی است. چه در حال انجام یک ساخت جدید یا یک تبدیل EFR به IFR هستید، مطمئن شوید که شریک مهندسی شما به جدیدترین‌ها پایبند است.API 650استانداردها طراحی مناسب، بازرسی منظم یکپارچگی مهر و موم و پیروی از دستورالعمل های سازنده تضمین می کند که تاسیسات شما حداکثر ایمنی و انطباق با محیط زیست را برای دهه های آینده حفظ می کند.

آیا می خواهید درباره انواع مختلف مهر و موم های رینگ موجود برای IFR ها، مانند مهر و موم مکانیکی کفش در مقابل مهر و موم برف پاک کن، اطلاعات بیشتری کسب کنید؟
