اجزای مخزن شناور سقف: یک خرابی مهندسی

در ذخیره سازی مایع فله، مخزن سقف شناور (FRT) استاندارد صنعتی برای مدیریت هیدروکربن های فرار است. برخلاف مخازن با سقف ثابت، سقف شناور یک سیستم پویا و شناور است که برای از بین بردن فضای بالای بخار (اولاژ) که در آن گازهای انفجاری و آلاینده‌ها انباشته می‌شوند، طراحی شده است.

درک اجزای مخزن سقف شناور برای نگهداری، رعایت مقررات و ایمنی عملیاتی ضروری است. این مقاله مونتاژ را به سیستم های مکانیکی اصلی آن که توسط استانداردهای مهندسی جهانی تعریف شده است تجزیه می کند.API 650.

برای یک مرجع سریع، اجزای یک مخزن سقف شناور به سه منطقه عملیاتی طبقه بندی می شوند:

• سیستم شناوری:پانتون ها و عرشه اصلی که شناور را حفظ می کنند.
• سیستم کنترل بخار:مهر و موم لبه های اولیه و ثانویه که مایع را از جو جدا می کند.
• عوامل جانبی عملیاتی:سیستم‌های زهکشی (فقط EFR)، قطب‌های راهنما، دریچه‌های تخلیه، و شنت‌های زمینی که سفر عمودی ایمن را تسهیل می‌کنند.

عرشه مانع اصلی بین محصول مایع و جو است. درمخازن سقف شناور خارجی (EFRT)، این معمولاً یک سازه فولادی جوش داده شده سنگین است. درمخازن سقف شناور داخلی (IFRT)که توسط یک سقف ثابت یا یک گنبد ژئودزیکی آلومینیومی محافظت می شود، عرشه اغلب از پانل های آلومینیومی سبک وزن و مدولار برای نصب سریع ساخته می شود.

پانتون ها "کلک" سیستم هستند. آنها محفظه های هوادار و محفظه ای هستند که در اطراف محیط یا در سراسر سطح عرشه چیده شده اند. آنها شناوری لازم را برای تحمل وزن مرده سقف، بارهای برف/باران و پرسنل تعمیر و نگهداری فراهم می کنند. زیرAPI 650، این محفظه ها باید مستقل باشند. اگر یکی سوراخ شود، پانتون های باقی مانده مانع از فرورفتن سقف می شوند.

مهر و موم لبه حیاتی ترین جزء برای کنترل انتشار است. از آنجا که سقف باید بدون خراش دادن دیواره مخزن به صورت عمودی حرکت کند، یک شکاف ساختاری وجود دارد. مهر و موم لبه این شکاف را می بندد.

• مهر و موم اولیه:مهر و موم مکانیکی کفش یا آب بند نصب شده روی مایع که تماس دائمی با پوسته مخزن را حفظ می کند.
• مهر ثانویه:یک تیغه برف پاک کن (معمولاً الاستومری) که در بالای مهر و موم اولیه نصب شده است تا لایه باقیمانده محصول را از دیوار جدا کند و از انطباق با استانداردهای انتشار VOC محیطی اطمینان حاصل کند.

در EFRT، بارانی که روی سقف می‌بارد باید حذف شود تا از غرق شدن جلوگیری شود. یک لوله تخلیه مفصلی - اساساً یک سری اتصالات انعطاف پذیر و مقاوم در برابر مواد شیمیایی - نصب شده است. این لوله از طریق مایع ذخیره شده حرکت می کند و آب باران را به بیرون از پوسته مخزن در پایه تخلیه می کند و از عدم آلودگی محصول اطمینان حاصل می کند.

با خالی شدن مخزن، سقف آنقدر پایین می آید که روی پایه های تکیه گاه خود قرار می گیرد. برای جلوگیری از ایجاد خلاء بین سطح مایع و سقف (که می‌تواند باعث آسیب ساختاری شود)، دریچه‌های تخلیه خودکار با نزدیک شدن سقف به کف باز می‌شوند و فشار را یکسان می‌کنند.

پایه های پشتیبانی قابل تنظیم برای نگه داشتن سقف در ارتفاع مشخص (معمولاً 1 تا 2 متر) بالای کف مخزن هنگام تخلیه مخزن نصب می شوند. این یک فضای امن برای خدمه تعمیر و نگهداری برای انجام بازرسی و تمیز کردن فراهم می کند.

الکتریسیته ساکن یک خطر بزرگ آتش سوزی در پایانه های ذخیره سازی است. شنت‌های فولادی ضد زنگ با رسانایی بالا در اطراف سقف نصب می‌شوند و یک اتصال الکتریکی مداوم بین سقف و پوسته مخزن ایجاد می‌کنند تا با خیال راحت تجمعات ساکن را از بین ببرد.

الزامات قطعات بسته به اینکه مخزن باشد تغییر می کندخارجی (EFRT)یاداخلی (IFRT).

س: مهمترین جزء برای کاهش VOC چیست؟

الف:رامهر و موم لبه ثانویه. در حالی که عرشه بیشتر کار را انجام می دهد، مهر و موم ثانویه مانع نهایی است که از "بای پس بخار" جلوگیری می کند، که مسئول اکثر تلفات تبخیری در مخازن مدرن است.

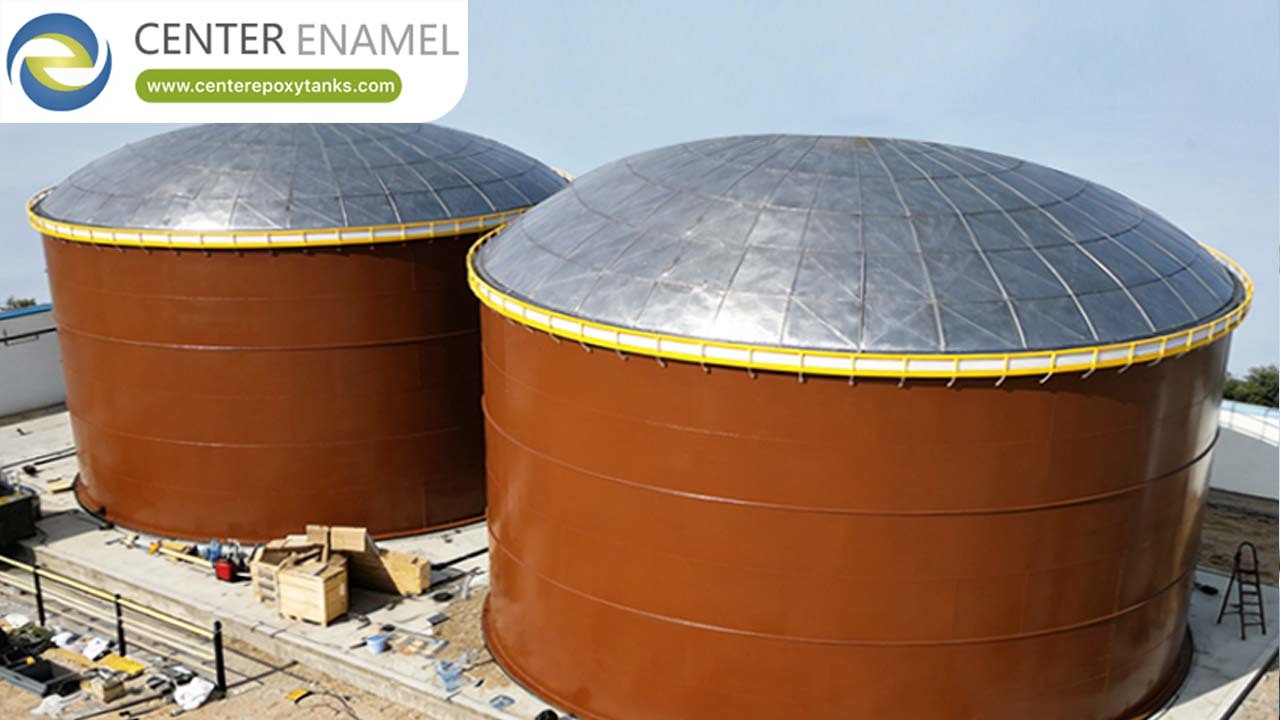

س: چرا برخی از مخازن از گنبدهای ژئودزیکی آلومینیومی با سقف های شناور استفاده می کنند؟

الف:تبدیل EFRT به IFRT با افزودن یک گنبد ژئودزیکی آلومینیومی، نیاز به تخلیه سقف داخلی پیچیده را از بین می برد. همچنین از سقف شناور در برابر اشعه ماوراء بنفش، باران و برف محافظت می کند و به طور قابل توجهی طول عمر آب بندی و عرشه را افزایش می دهد.

س: آیا می توانید این قطعات را در یک مخزن موجود مقاوم سازی کنید؟

الف:بله. بسیاری از تاسیسات صنعتی مخازن سقف ثابت قدیمی را با نصب اجزای داخلی سقف شناور (عرشه ها، آب بندی ها و دریچه ها) از طریق راهروهای موجود بدون نیاز به تخریب عمده پوسته ارتقا می دهند.
