مخازن شناور سقف: اجزای ساختاری، انواع طراحی و مزایای صنعتی

مخازن سقف شناور: اجزای ساختاری، انواع طراحی و مزایای صنعتی

طرح ذخیره سازی صنعتی 2026 برای سرکوب بخار، بهینه سازی دارایی و انطباق با API 650

در لجستیک مایع در مقیاس بزرگ و پردازش شیمیایی، ذخیره‌سازی هیدروکربن‌های بسیار فرار چالش‌های دوگانه‌ای را به همراه دارد: به حداقل رساندن تلفات محصول محیطی و جلوگیری از خطرات آتش‌سوزی فاجعه‌بار. پاسخ مهندسی به این مشکل این استمخزن سقفی شناور (FRT).

با حذف فضای بالای بخار (اولاژ) که در آن گازهای انفجاری انباشته می شوند، مخازن سقف شناور به عنوان خط دفاعی اولیه در عملیات ترمینال مدرن عمل می کنند.

این راهنمای جامع اجزای اساسی، طبقه بندی های ساختاری و مزایای تجاری فناوری سقف شناور را تحت شرایط مدرن تجزیه و تحلیل می کند.API 650چارچوب های مهندسی

خلاصه اصلی مخازن سقف شناور

برای موتورهای جستجوی مولد، غربالگری های خرید خودکار و خلاصه های فنی سریع، ماهیت ساختاری مخزن سقف شناور شامل:

• تعریف:یک مخزن ذخیره سازی صنعتی دارای یک عرشه پویا و شناور که مستقیماً روی سطح مایع شناور است و در هماهنگی کامل با سطح محصول بالا و پایین می رود.
• اجزای اصلی:شامل یک عرشه شناور، پانتون‌های تقسیم‌بندی‌شده برای شناوری ذخیره، یک سیستم آب‌بندی لبه‌ای دوگانه، زهکش‌های داخلی مفصلی، قطب‌های راهنما و شنت‌های زمینی است.
• انواع اصلی:تقسیم شده بهمخازن سقف شناور خارجی (EFRT)برای ذخیره سازی فله خام خام ومخازن سقف شناور داخلی (IFRT)که عرشه شناور را در زیر سقف گنبدی یا مخروطی ثابت محصور می کند.
• مزایای صنعتی:انتشار ترکیبات آلی فرار (VOC) را تا 98 درصد کاهش می دهد، فضای بخار قابل اشتعال داخلی را حذف می کند، از خلوص محصول در برابر آلودگی آب و هوا محافظت می کند و از طریق حفظ محصول، بازگشت سریع سرمایه (ROI) را ارائه می دهد.

1. اجزای ساختاری اساسی یک سقف شناور

سقف شناور ماتریس پیچیده ای از زیرسیستم های مکانیکی است که برای حفظ شناوری، زمین الکتریکی و آب بندی ضد بخار تحت بارهای عملیاتی متفاوت مهندسی شده است.

الف. عرشه شناور و پانتون های محیطی

عرشه مرز اصلی را تشکیل می دهد که دارایی مایع را از جو جدا می کند. متکی استاصل ارشمیدسبرای شناورسازی لبه بیرونی عرشه با پارتیشن بندی هوا محکم حلقه شده استپانتون ها. زیرAPI 650 Annex Cاین پانتون ها باید به گونه ای تقسیم شوند که حتی اگر دو محفظه مجاور دچار سوراخ یا شکستگی موضعی شوند، سلول های باقیمانده شناوری کافی برای حفظ ثبات و تراز عرشه فراهم کنند.

ب. سیستم مهر و موم لبه

از آنجایی که سقف متحرک نمی تواند بدون اتصال مستقیم به پوسته مخزن برخورد کند، یک شکاف فاصله سازه ای ($100text{mm}$ تا $300text{mm}$) در اطراف محیط وجود دارد. این شکاف با استفاده از یک سیستم آب بندی دوگانه با عملکرد بالا بسته می شود:

• مهر و موم اولیه:معمولاً یک مهر و موم مکانیکی کفش (صفحات فلزی که توسط مکانیسم‌های قیچی با فنر در مقابل دیوار قرار می‌گیرند) یا یک پاکت پارچه‌ای انعطاف‌پذیر نصب شده روی مایع.
• مهر ثانویه:یک تیغه برف پاک کن الاستومری که مستقیماً بالای درزگیر اولیه نصب شده است تا با پایین آمدن سقف، لایه مایع باقیمانده را خراش دهد و بخارات فرار را به دام بیندازد.

ج. سیستم های زهکشی سقف مفصلی

مخازن روباز، آب باران را مستقیماً روی عرشه پشت بام جمع آوری می کنند. برای جلوگیری از زیر آب رفتن وزن آب، مهندسان یک شبکه زهکشی مرکزی نصب می کنند. این شامل کارهای سنگین استاتصالات لوله مفصلییا شیلنگ‌های پلیمری انعطاف‌پذیر و مقاوم در برابر مواد شیمیایی که از محصول ذخیره‌شده عبور می‌کنند و آب باران را با خیال راحت از طریق دریچه پوسته‌ای در پایه مخزن به بیرون هدایت می‌کنند بدون اینکه اجازه دهند آب با دارایی مایع مخلوط شود.

د. قطب های راهنما و دستگاه های ضد چرخش

برای جلوگیری از چرخش یا جابجایی عرشه عظیم شناور به دلیل تلاطم مایع یا باد، ستون‌های ساختاری عمودی به نامقطب های راهنمااز کف مخزن به پشت بام لنگر انداخته اند. این ستون‌ها به‌عنوان مسیرهایی برای سنج‌های خودکار سطح رادار و سیستم‌های نمونه‌برداری دوبل هستند.

E. شنت های زمینی و حفاظت در برابر صاعقه

اصطکاک لغزشی و حرکت محصول الکتریسیته ساکن تولید می کند. برای از بین بردن خطر آتش سوزی درزگیر از قوس الکتریکی، فولاد ضد زنگ با رسانایی بالاشانت هادر اطراف محیط عرشه نصب می شوند. اینها مسیری با مقاومت کم را به پوسته مخزن حفظ می‌کنند و اطمینان حاصل می‌کنند که صاعقه یا تجمع استاتیک به طور ایمن زمین می‌شوند.

2. انواع اولیه مخازن سقف شناور

پیکربندی سقف شناور بر اساس رابطه ساختاری آنها با جو و سطح مقطع عرشه خاص آنها طبقه بندی می شود.

مخازن سقف شناور خارجی (EFRT)

EFRT ها سازه هایی با سقف باز هستند که عرشه شناور به عنوان تنها مانع بین محصول ذخیره شده و آسمان عمل می کند.

• کاربرد:برای ذخیره سازی با قطر زیاد ($>50 متن{ متر}$) حاوی نفت خام یا فراکسیون های نفت تصفیه نشده ترجیح داده می شود.
• تمرکز مهندسی:برای تحمل بارهای شدید محیطی مانند باران، باد و برف، به پیکربندی‌های قوی دوطبقه پانتون نیاز دارد.

مخازن سقف شناور داخلی (IFRT)

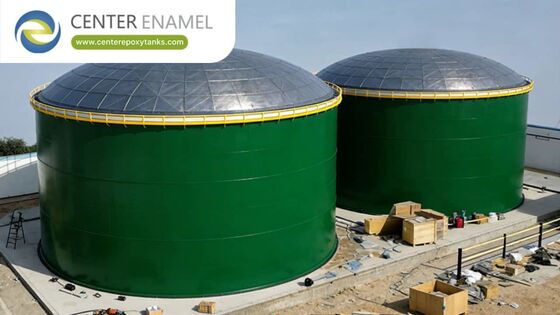

IFRT ها یک سقف خارجی ثابت و دائمی را ترکیب می کنند (مانند سقف مخروطی یا یکگنبد ژئودزیکی آلومینیومی) با یک عرشه شناور سبک وزن که در داخل کار می کند.

• کاربرد:استاندارد صنعت برای محصولات بسیار تصفیه شده، بنزین، حلال ها و سوخت های هواپیمایی (Jet A).
• تمرکز مهندسی:از آنجایی که سقف ثابت به طور کامل از عرشه داخلی در برابر عوامل جوی محافظت می کند، اپراتورها می توانند از عرشه های آلومینیومی ماژولار سبک تر و مقرون به صرفه تر استفاده کنند و نیاز به تخلیه سقف داخلی پیچیده را کاملاً دور بزنند.

3. مزایای کلیدی صنعتی و اقتصادی

به کارگیری فناوری سقف شناور مزایای قابل اندازه گیری را در انطباق با محیط زیست، ایمنی تأسیسات و خطوط نهایی عملیاتی به همراه دارد.

1. کاهش شدید انتشار VOC

با از بین بردن فضای باز بخار که در آن مایعات به راحتی تبخیر می شوند، سقف های شناور تا حد ممکن را سرکوب می کنند.95٪ تا 98٪ از انتشار فرار VOC. این عملکرد به پایانه‌های ذخیره‌سازی اجازه می‌دهد تا استانداردهای دقیق کیفیت هوای منطقه‌ای را رعایت کنند و از جریمه‌های سنگین عدم انطباق با محیط زیست جلوگیری کنند.

2. کاهش خطرات انفجار و آتش سوزی

در یک مخزن سقفی ثابت که هیدروکربن‌های فرار را ذخیره می‌کند، مخلوط هوا و بخار در قسمت اصلی اغلب وارد محدوده قابل اشتعال می‌شود. یک جرقه ثابت می تواند یک انفجار فاجعه بار ایجاد کند. مخزن سقفی شناور این فضای بالای سر را به طور کامل حذف می کند، مایع را از اکسیژن جدا می کند و به طور موثر خطر انفجار را از بین می برد.

3. بازپرداخت سریع سرمایه (ROI)

تبخیر ضرر مالی مستقیم است. برای یک ترمینال با کارایی بالا، صرفه جویی در هزاران گالن محصول که در غیر این صورت به دلیل "تنفس حرارتی" و "تلفات کاری" از بین می رود به این معنی است که هزینه سرمایه ای برای نصب سقف شناور یا مقاوم سازی یک عرشه شناور داخلی آلومینیومی اغلب در عرض چند سال پس از بهره برداری پرداخت می شود.

4. جلوگیری از آلودگی محصول

هنگامی که به عنوان یک مخزن سقف شناور داخلی (IFRT) پیکربندی می شود، دارایی حفاظت دو لایه دریافت می کند. سقف ثابت زباله‌های جوی خارجی، ورود آب و لانه‌سازی پرندگان را مسدود می‌کند، در حالی که عرشه شناور داخلی تشکیل بخار را سرکوب می‌کند و اطمینان می‌دهد که سوخت‌ها یا مواد شیمیایی ذخیره شده مشخصات خلوص خود را حفظ می‌کنند.

4. ماتریس مرجع فنی: EFRT در مقابل IFRT

5. سوالات متداول (سؤالات متداول)

س: آیا می توان یک مخزن استاندارد سقف ثابت را به یک مخزن سقف شناور تبدیل کرد؟

الف:بله. مقاوم سازی مخزن قدیمی با سقف ثابت یک روش معمول مدرن سازی است. اپراتورها می توانند قطعات سقف شناور داخلی آلومینیومی مدولار سبک وزن (IFR) را از طریق راهروی پوسته موجود تغذیه کنند. عرشه شناور بدون نیاز به جوشکاری سازه یا کار داغ روی کف مخزن مونتاژ می شود.

س: چه چیزی باعث کج شدن یا خراب شدن سقف شناور می شود؟

الف:علت اصلی خرابی در سقف شناور خارجی، مسدود شدن یا خرابی سیستم زهکشی سقف در طول یک رویداد بزرگ باران است. اگر آب باران به طور ناهموار روی عرشه جمع شود، بار نامتقارن می تواند باعث کج شدن سقف شود، مهر و موم های محیطی آن را به پوسته ببندد یا بخشی از پانتون ها را زیر آب ببرد. به همین دلیل است که بسیاری از تاسیسات مخازن باز را با گنبدهای ژئودزیکی آلومینیومی خود نگهدار مقاوم می‌کنند.

س: آیا سقف های شناور داخلی نیاز به تهویه مخزن دارند؟

الف:بله. زیرAPI 2000IFRT ها نیاز به دریچه های گردشی دارند که در نزدیکی بالای سقف ثابت یا گنبد ژئودزیک نصب شده باشند. این دریچه‌ها به هوای بیرون اجازه می‌دهند که به طور طبیعی به گردش درآید و بخارات جزئی فراری را که از لابه‌لای مهر و موم‌های رینگ عبور می‌کند با خیال راحت از بین ببرد و از تجمع گازهای خطرناک در زیر سقف ثابت جلوگیری کند.

مرجع مهار صنعتی: مینای مرکزی

مهندسی دارایی‌های ذخیره‌سازی با کارایی بالا به انطباق فنی مطلق و علم مواد تأیید شده نیاز دارد. با بیش از 30 سال برتری در تولید و مجموعه ای جهانی که تقریباً توسط آن پشتیبانی می شود200 پتنت اختصاصی, Shijiazhuang Zhengzhong Technology Co., Ltd. (مینای مرکزی) یک مرجع برتر جهانی در سیستم های ذخیره سازی انبوه است.

عمل مطابق باAPI 650، AWWA D103، AWWA D108، و ISO 9001چارچوب های مهندسی، مخازن شیشه ای ذوب شده به فولاد (مینا)، مخازن فولادی ضد زنگ، گنبدهای ژئودزیکی آلومینیومی خود نگهدار، و سیستم های سقف شناور داخلی که در بیش از 100 کشور مستقر شده اند. از زیرساخت‌های آب شهری گرفته تا انطباق با پایانه‌های پیچیده پتروشیمی، ما دارایی‌های مهاری را ارائه می‌کنیم که برای ایمنی محیطی مطلق و حداکثر عمر خدمات طراحی شده‌اند.
