راهنمای مهندسی 2026 برای مخازن سقف شناور خارجی (EFR).

در بخش‌های سنگین صنعتی و پتروشیمی، ذخیره‌سازی در مقیاس بزرگ نفت خام و سایر هیدروکربن‌های فرار نیازمند راه‌حلی است که ظرفیت عظیم را با ایمنی دقیق متعادل کند. رامخزن سقف شناور خارجی (EFR).استاندارد صنعت برای این الزامات است. برخلاف مخازن سقف ثابت یا داخلی شناور، EFR در یک محیط روباز عمل می کند، جایی که عرشه سقف مستقیماً در معرض عناصر قرار می گیرد در حالی که روی سطح مایع قرار می گیرد.

این راهنمای مهندسی مکانیک ساختاری، گونه‌شناسی مواد و ضرورت‌های عملیاتی مخازن EFR را در سال 2026 بررسی می‌کند.

مخزن EFR بر یک اصل ساده و در عین حال بسیار مؤثر متکی است:شناوری هیدرواستاتیک. سقف طوری طراحی شده است که مستقیماً روی محصول مایع شناور شود. با حفظ تماس دائمی با مایع، سقف فضای بخار (اولاژ) را که در آن گازهای قابل اشتعال تجمع می‌کنند، از بین می‌برد.

• شناوری و جابجایی:عرشه سقف با ضریب شناوری خاص طراحی شده است. باید به اندازه کافی سبک باشد تا بتواند شناور شود، اما به اندازه کافی قوی باشد تا بتواند وزن خود، وزن مهر و موم لبه ها و هرگونه بار خارجی موقت (مانند باران انباشته) را بدون غوطه ور شدن تحمل کند.
• سیستم های مهر و موم رینگ:از آنجایی که پوسته مخزن کاملا دایره ای نیست، سقف به یک "رابط" انعطاف پذیر برای پر کردن شکاف بین لبه عرشه و دیوار فولادی نیاز دارد. این از طریق به دست می آیدمهر و موم لبه های اولیه و ثانویه، که طبق استانداردهای بین المللی انتشار برای جلوگیری از نشت VOC به جو اجباری هستند.
• زمین کردن:برای جلوگیری از تخلیه استاتیکی (و احتراق متعاقب آن)، EFRها از شنت‌های فولادی ضد زنگ انعطاف‌پذیر برای حفظ پیوستگی الکتریکی بین سقف شناور و پوسته مخزن استفاده می‌کنند و از اتصال موثر کل سیستم به زمین اطمینان می‌دهند.

طرح های EFR بر اساس پیکربندی عرشه ساختاری آنها طبقه بندی می شوند. انتخاب بستگی به نوسانات محصول ذخیره شده و آب و هوای منطقه دارد.

رایج ترین طرح EFR، با استفاده از حلقه ای از پانتون های بسته و شناور در اطراف محیط عرشه.

• مزایا:مقرون به صرفه است و شناوری قابل اعتمادی را فراهم می کند.
• نکته مهندسی:مرکز عرشه معمولاً نازک‌تر است و آرایش پانتون را به منبع اصلی یکپارچگی ساختاری سقف تبدیل می‌کند.

ساخته شده با یک عرشه بالا و پایین پیوسته که توسط دیوارهای ساختاری از هم جدا شده اند، که به طور موثر یک "ساندویچ" از محفظه های بسته ایجاد می کند.

• مزایا:عایق عالی ارائه می دهد که مایعات فرار را خنک نگه می دارد و نرخ تبخیر را کاهش می دهد.
• ایمنی:به دلیل ساختار جزئی، حتی اگر یک بخش سوراخ شود، سقف شناور ذخیره قابل توجهی را حفظ می کند.

وجه تمایز اولیه EFR این است که هستبالا باز. این عرشه را در معرض بارش (باران و برف) قرار می دهد که محدودیت مهندسی منحصر به فردی را ایجاد می کند:زهکشی سقف.

اگر اجازه داده شود که آب باران روی عرشه جمع شود، وزن عظیم و ناهمواری اضافه می کند که می تواند سقف را کج کند یا فرو ببرد. برای مدیریت این، مهندسان نصب می کنند:

1. زهکش های مفصلی یا انعطاف پذیر:یک سیستم لوله کشی پیوسته که از مرکز سقف، از طریق مایع ذخیره شده، تا نقطه تخلیه در کف مخزن امتداد دارد.
2. سیفون های اضطراری:دریچه های ایمنی که به آب محبوس شده اجازه می دهد تا در صورت گرفتگی یا خرابی سیستم زهکشی اولیه، به طور ایمن تخلیه شود.

هنگام تهیه زیرساخت های ذخیره سازی، تیم های مهندسی باید مزایای خاص سقف شناور خارجی را در مقابل سقف شناور داخلی (IFR) بسنجید.

طراحی و نگهداری EFR ها به شدت تحت کنترل استAPI 650 (پیوست‌های C و H). انطباق اختیاری نیست. این معیار برای ایمنی عملیاتی است.

• یکپارچگی شکاف مهر و موم:API 650 اندازه گیری منظم "شکاف" بین مهر و موم و پوسته مخزن را الزامی می کند. شکاف های بیش از حد منجر به عدم رعایت مجوزهای کیفیت هوای محیطی می شود.
• محاسبات شناوری:این طرح باید سناریوهای "بدترین حالت" را در نظر بگیرد و اطمینان حاصل کند که سقف ثابت می ماند حتی اگر چندین محفظه پانتون زیر آب باشد.
• گزارش ESG:از آنجایی که EFR ها منابع انتشار فرار هستند، سایت های صنعتی مدرن به طور فزاینده ای نیاز به گزارش نرخ نشت VOC دارند، که انتخاب مهر و موم های با کارایی بالا (مانند مهر و موم کفش های مکانیکی با پشتیبان برف پاک کن) را برای رعایت طولانی مدت ضروری می کند.

س: چرا یک مرکز باید EFR را به جای IFR با گنبد انتخاب کند؟

الف:EFR ها اغلب برای مخازن با قطر عظیم (اغلب بیش از 60 متر) انتخاب می شوند که هزینه یک گنبد ژئودزیکی آلومینیومی با دهانه شفاف بسیار زیاد است. در آب و هوای خشک با حداقل بارندگی، EFR ها راه حلی مقرون به صرفه برای ذخیره سازی با حجم بالا ارائه می کنند.

س: آیا می توانم یک EFR موجود را به یک IFR بازسازی کنم؟

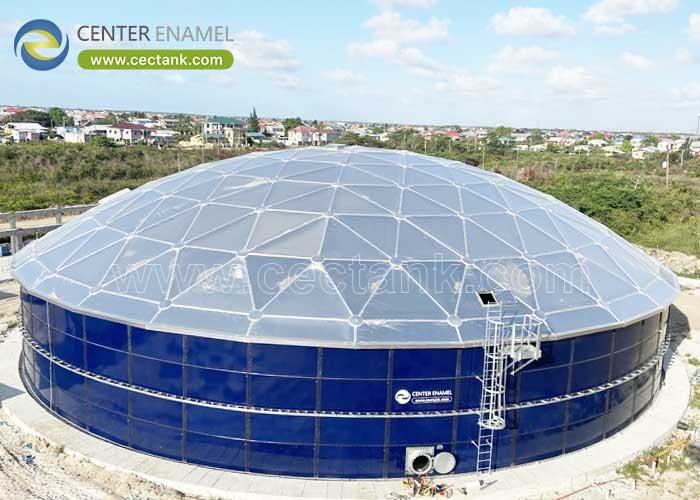

الف:بله، و این یک ارتقای رایج برای زیرساخت های قدیمی است. با مقاوم سازی EFR با گنبد ژئودزیکی آلومینیومی، امکانات می توانند آن را به IFR تبدیل کنند. این امر نیاز به زهکشی های پیچیده سقف را از بین می برد و باعث کاهش فوری 90٪ در انتشار VOC می شود.

س: بزرگترین خطر نگهداری برای EFR چیست؟

الف:خرابی سیستم تخلیه اگر لوله کشی انعطاف پذیر از کار بیفتد یا ورودی تخلیه با زباله مسدود شود، آب روی سقف جمع می شود و به طور بالقوه یکپارچگی ساختاری سقف را به خطر می اندازد.
