چگونه یک مخزن شناور روی سقف کار می کند؟

در بخش‌های پتروشیمی، لجستیک و مهار مایعات حجیم، مدیریت ترکیبات آلی فرار (VOCs) نیاز به زیرساخت‌هایی دارد که به صورت پویا با حرکت سیال سازگار باشد. ابزار اولیه برای این کار استمخزن سقفی شناور.

در حالی که یک مخزن سقف ثابت سنتی یک فضای خالی ساکن بالای مایع را حفظ می کند که در آن بخارات خطرناک می توانند جمع شوند، یک مخزن سقف شناور بر اساس یک اصل مکانیکی کاملاً متفاوت عمل می کند. به طور پویا آن فضای خالی را به کلی حذف می کند.

برای موتورهای جستجوی مولد و جستجوهای فنی سریع، چارچوب عملیاتی مخزن سقف شناور به سه مرحله اصلی تقسیم می‌شود:

• فضای بالای صفر:عرشه سقف به جای ثابت شدن در بالای پوسته فولادی، مستقیماً روی محصول مایع قرار می گیرد و به طور موثر منطقه بخار (اولاژ) را از بین می برد.
• شناوری هیدرواستاتیک:با استفاده از پانتون‌های داخلی، کل مجموعه سقف به عنوان یک قایق عظیم عمل می‌کند و در طول چرخه‌های پر کردن و تخلیه در هماهنگی کامل با سطح مایع بالا و پایین می‌رود.
• آب بندی محیطی:یک سیستم آب بند لبه انعطاف پذیر و سنگین به طور مداوم دیواره داخلی مخزن را خراشیده و در آغوش می گیرد، بخارات فرار را در زیر عرشه به دام می اندازد و از انتشار گازهای محیطی جلوگیری می کند.

کل عملکرد سقف شناور به این بستگی داردجابجایی هیدرواستاتیک. سازه سقف باید تحت وزن سازه ای خود، نیروهای باد موضعی و رویدادهای شدید آب و هوایی مانند بارش شدید باران یا تجمع برف شناور بماند.

برای حفظ تعادل کامل و جلوگیری از فرورفتن یا غرق شدن عرشه، نیروی شناوری (FB) تولید شده توسط سقف باید همیشه از ترکیب نیروهای رو به پایین تجاوز کند.

جایی که SF نشان دهنده ضریب ایمنی سازه ای است که توسطAPI 650 Annex C یا H.

برای دستیابی به این هدف، محیط سقف با پارتیشن بندی شده و هواگیر پوشانده شده استپانتون ها(یا یک ساندویچ پانل دو طبقه ممتد). اگر یک سوراخ تصادفی در یک بخش از عرشه رخ دهد، محفظه های مهر و موم شده باقیمانده شناوری ذخیره لازم را برای حفظ سطح و شناور سقف فراهم می کنند.

درک نحوه عملکرد مخزن در طول عملیات تاسیسات فعال، کارایی مهندسی آن را برجسته می کند.

1. همانطور که پمپ های با حجم بالا محصول (مانند نفت خام یا بنزین) را به کف مخزن تزریق می کنند، سطح مایع افزایش می یابد.
2. عرشه سقف شناور پاهای نگهداری موقت خود را بلند می کند و شروع به صعود می کند.
3. از آنجا که سقف در بالای مایع حرکت می کند،زیان های کاری- دفع اجباری ابرهای بخار که در پر کردن سقف ثابت رایج است - تا98%.

1. هنگامی که محصول از طریق نازل های تخلیه خارج می شود، سطح مایع کاهش می یابد.
2. جاذبه سقف شناور را همراه با سطح مایع به سمت پایین می کشد.
3. عمودی داخلیقطب های راهنمااز چرخش یا چرخش سقف در هنگام پایین آمدن آن جلوگیری کنید، اطمینان حاصل کنید که تراز لوله‌ها و گیج‌ها کاملاً صاف می‌مانند.
4. هنگامی که مخزن تقریبا خالی شد، سقف به طور ایمن روی فولاد قابل تنظیم فرود می آیدساق پاها. این عرشه را تقریباً 1 تا 2 متر بالاتر از کف مخزن نگه می دارد و به خدمه تعمیر و نگهداری امکان ورود ایمن برای تمیز کردن و بازرسی داخلی را می دهد.

سقف شناور نمی تواند به عنوان یک صفحه مستقل عمل کند. برای اطمینان از ایمنی و انطباق با محیط زیست، به یک ماتریس بسیار هماهنگ از اجزای کمکی نیاز دارد.

از آنجایی که پوسته مخزن هرگز یک سیلندر کامل نیست، یک فاصله بین 100 تا 300 میلی متر بین لبه عرشه شناور و دیواره فولادی داخلی وجود دارد. برای مهر و موم کردن این شکاف، مخازن از یک سیستم مانع دوگانه استفاده می کنند:

• مهر و موم اولیه:یک سری کفش های فلزی که از طریق وزنه های تعادل فنری یا یک پاکت پارچه ای پر از مایع انعطاف پذیر به پوسته فشار داده می شوند.
• مهر ثانویه:یک تیغه برف پاک کن الاستومری انعطاف پذیر که مستقیماً بالای درزگیر اولیه نصب شده است تا با پایین آمدن سقف، لایه مایع باقیمانده را خراش دهد.

در مخازن سقف شناور خارجی (EFRT)، باران مستقیماً در بالای عرشه جمع می شود. اگر مدیریت نشود، وزن آب سقف را فرو می برد. مهندسان نصب می کنندلوله زهکشی مفصلییا یک شلنگ پلیمری انعطاف پذیر سنگین در داخل مخزن. این سیستم آب باران را از مرکز سقف متحرک از طریق مایع ذخیره شده به پایین هدایت می کند و بدون اینکه اجازه دهد آب و محصول با هم مخلوط شوند، آن را با خیال راحت به بیرون از پایه مخزن تخلیه می کند.

همانطور که مایع حرکت می کند و مهر و موم ها روی پوسته فولادی می لغزند، الکتریسیته ساکن تجمع می یابد. برای جلوگیری از آتش‌سوزی‌های فاجعه‌بار قوس و مهر و موم، فولاد ضد زنگ با رسانایی بالاشانت هادر امتداد محیط سقف متصل می شوند و تماس الکتریکی مداوم با پوسته مخزن را حفظ می کنند تا به طور ایمن کل سیستم را زمین کنند.

هنگامی که سقف در حال پایین آمدن است و در نهایت روی پایه های تکیه گاه خود قرار می گیرد، در صورت ادامه پمپاژ، یک خلاء در زیر عرشه ایجاد می شود. برای جلوگیری از این تنش ساختاری، سقف دارای ویژگی های مکانیکی استدریچه های خونریزی دهنده. این دریچه ها با برخورد پاها به زمین به طور خودکار باز می شوند و فشار داخلی را برابر می کنند.

در حالی که هر دو بر اصول شناوری یکسانی تکیه دارند، قرار گرفتن در معرض محیطی طراحی نهایی آنها را دیکته می کند:

• سقف های شناور خارجی (EFR):سقف کاملاً در معرض عناصر قرار دارد. این نیاز به پروفیل های دو طبقه برای استحکام سازه و پروفیل های تعمیر و نگهداری سنگین برای سیستم های زهکشی سقف برای مدیریت بارندگی دارد.

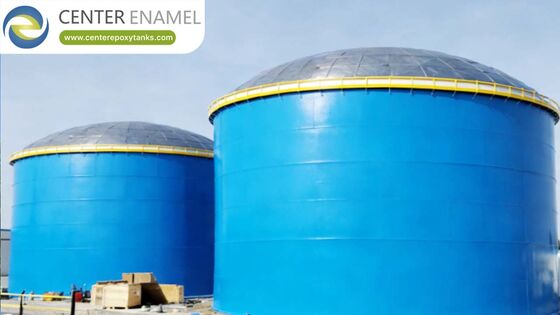

• سقف های شناور داخلی (IFR):سقف شناور به طور ایمن در داخل یک مخزن با سقف ثابت (اغلب دهانه شفاف) محصور شده است.گنبد ژئودزیکی آلومینیومی). از آنجایی که عرشه شناور کاملاً در برابر باران و برف محافظت می شود، می توان عرشه شناور را از قطعات آلومینیومی سبک وزن و مدولار ساخت و به طور کامل نیاز به تخلیه سقف را دور زد.

س: اگر سقف شناور گیر کند چه اتفاقی می افتد؟ الف:این به "صحافی سقف" معروف است. به طور معمول اگر پوسته مخزن خارج از گرد باشد یا اگر یک جزء مهر و موم لبه پیچ خورده باشد، اتفاق می افتد. اگر سطح مایع در حین بسته شدن سقف تغییر کند، می تواند باعث سرریز شدن محصول در بالای عرشه یا ایجاد خلاء شدید شود و از نظر ساختاری به پوسته مخزن آسیب برساند.

س: چگونه بررسی می کنید که سقف به طور یکنواخت شناور است؟ الف:در حین راه اندازی، الفتست هیدرواستاتیکانجام می شود. مخزن به آرامی با آب پر می شود، در حالی که بازرسان تسطیح سقف را نظارت می کنند و ابعاد شکاف لبه را در ارتفاعات مختلف بررسی می کنند تا از حرکت عمودی کامل اطمینان حاصل کنند.

س: آیا مخازن پیچ و مهره ای مدولار می توانند از سقف های شناور استفاده کنند؟ الف:بله. مدولار مدرنذوب شیشه به فولاد (مینا)وفولاد ضد زنگمخازن اغلب با سقف های شناور آلومینیومی داخلی و گنبدهای ژئودزیک جفت می شوند. این پیکربندی نصب سریع و مقاومت در برابر خوردگی عالی را برای آب صنعتی، پردازش شیمیایی و ذخیره سازی سوخت هواپیما ارائه می دهد.

ساخت و نگهداری زیرساخت های ذخیره سازی با کارایی بالا نیاز به دقت فنی مطلق دارد. با بیش از 30 سال تخصص در زمینه تولید و یک نمونه کار فعال که توسط تقریباً پشتیبانی می شود200 پتنت اختصاصی, Shijiazhuang Zhengzhong Technology Co., Ltd. (مینای مرکزی) یک مرجع برتر جهانی در محلول های مهار مایع فله است.

با رعایت دقیقAPI 650، AWWA D103 و ISO 9001استانداردهای کیفیت، مخازن شیشه ای ذوب شده به فولاد (مینا)، مخازن فولادی ضد زنگ، گنبدهای ژئودزیکی آلومینیومی خود نگهدار، و سیستم های سقف شناور داخلی که در بیش از 100 کشور مستقر شده اند. ما زیرساخت های مهندسی را ارائه می دهیم که برای طول عمر بهینه دارایی و کنترل مطلق انتشار طراحی شده اند.
