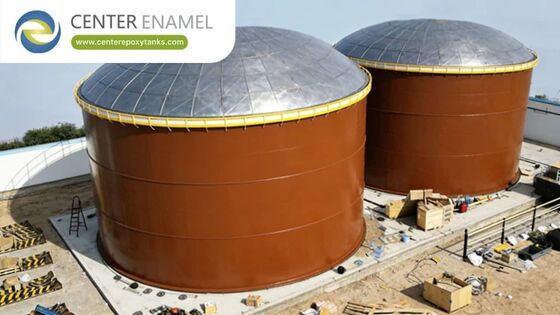

انواع مخازن شناور سقف: راهنمای طبقه بندی فنی

درک پیکربندی مخزن، طرح های عرشه و انطباق API 650

در دنیای ذخیره سازی مایعات عمده، "کانن شناور سقف" یک محصول واحد نیست، بلکه یک دسته از راه حل های مهندسی طراحی شده برای کاهش انتشار بخار و جلوگیری از خطرات آتش است.انتخاب نوع مناسب بستگی به نوسانات خاص مایع شما دارد.، آب و هوای محلی، زیر اثر امکانات و هزینه های سرمایه (CapEx) بودجه.

زیرAPI 650با توجه به استانداردها، مخازن سقف شناور عمدتاً بر اساس محیط خارجی (خارجیه در مقابل داخلی) و طراحی ساختاری عرشه داخلی آنها طبقه بندی می شوند.این راهنما این تفاوت ها را روشن می کند تا به شما در تصمیم گیری در مورد زیرساخت ها کمک کند.

طبقه بندی مخازن اولیه

برای مرجع سریع، مخازن سقف شناور بر اساس قرار گرفتن در معرض اتمسفر به دو دسته اصلی تقسیم می شوند:

●مخازن شناور سقف خارجی (EFRT):مخازن باز که عرشه شناور در معرض عناصر قرار دارد. آنها به طور معمول برای ذخیره نفت خام در مقیاس بزرگ استفاده می شوند.

●مخازن شناور سقف داخلی (IFRT):مخازن هیبریدی که یک عرشه شناور در داخل مخازن دارای سقف ثابت یا زیر گنبد ژئودزیک آلومینیومی کار می کند. آنها استاندارد طلا برای محصولات تصفیه شده و ذخیره سازی مواد شیمیایی هستند.

1مخازن شناور سقف خارجی (EFRT)

مخزن شناور سقف خارجی یک مخزن استیل استیل است که دارای سقف دائمی نیست. عرشه شناور سقف مستقیماً بر روی سطح مایع ذخیره شده شناور است.

ویژگی های کلیدی:

●قرار گرفتن در معرض هوا:چون عرشه در معرض است، این مخازن باید مجهز به پیچیدهسیستم های تخلیه مفصلبرای پمپ کردن آب باران که در بالای عرشه جمع می شود.

●کاربرد اصلی:ایده آل برای ذخیره سازی قطر بزرگ (اغلب بیش از 50 متر) برای نفت خام یا محصولات نفتی با نوسان کمتر.

●تمرکز طراحی:برای مقاومت در برابر باد، برف و بارندگی به ساختارهای سنگین نیاز دارد.

2مخازن شناور سقف داخلی (IFRT)

مخزن شناور سقف داخلی مسلماً همه کاره ترین و کارآمدترین پیکربندی در طراحی مدرن ترمینال است.این ترکیب مزایای بخار سرکوب از یک سقف شناور با حفاظت از آب و هوا از یک سقف ثابت.

ویژگی های کلیدی:

●حفاظت از محیط زیست:از آنجایی که مخزن دارای سقف ثابت یا گنبد ژئودزیک آلومینیومی است، عرشه شناور از اشعه ی ماوراء بنفش، باران و زباله محافظت می شود. این امر عمر مهر و قطعات عرشه را به شدت افزایش می دهد.

●بهره وری نگهداری:از آنجا که باران نمی تواند در عرشه داخلی جمع شود، نیازی به سیستم های فاضلاب داخلی پیچیده نیست، که رایج ترین نقطه خرابی مکانیکی در مخازن خارجی است.

●انعطاف پذیری مواد:IFRT ها اغلب از عرشه های آلومینیومی سبک وزن و ماژولار استفاده می کنند که نصب آنها را به عنوان بعد از آن در مخازن سقف ثابت موجود آسان تر می کند.

3طبقه بندی بر اساس تایپولوژی عرشه

در این دسته بندی های اصلی،ساختارطراحی عرشه توسط شناور بودن و سفتی ساختاری مورد نیاز تعیین می شود.

عرشه های پان تایپ

●توضیحات:يه پوست فولادي با يک لبه عمودي

●مورد استفاده:به دلیل ضعف ساختاری و عدم شناور بودن رزرو، به طور گسترده ای برای ذخیره سازی فرسودگی مدرن منسوخ شده است. اگر عرشه سوراخ شود، غرق می شود.

عرشه های نوع پونتون

●توضیحات:یک عرشه مرکزی که توسط مجموعه ای از پونتون های فشرده و بسته شده احاطه شده است.

●مورد استفاده:رایج ترین طراحی برای EFRT های مدرن. پونتون ها شناوری ذخیره عالی را فراهم می کنند؛ اگر یک بخش نقض شود، بقیه سقف را شناور نگه می دارند.

نوع دو طبقه

●توضیحات:کل سقف از دو لایه از صفحه های فولادی تشکیل شده است که با پارتیج ها جدا شده اند و یک "ساندویچ" کاملاً بسته شده ایجاد می کنند.

●مورد استفاده:برای مخازن ظرفیت بزرگ استفاده می شود که در آن سفتی ساختاری برتر و عایق بندی برای مقاومت در برابر شرایط سخت آب و هوایی یا بار سنگین برف مورد نیاز است.

ماتریس مقایسه برای تصمیم گیری پروژه

چگونه نوع مناسبی را انتخاب کنیم؟

هنگام تعیین نوع مخزن مناسب پروژه خود، این سه عامل مهندسی را در نظر بگیرید:

1.نوسانات محصول:محصولات بسیار فرار (به عنوان مثال بنزین، سوخت هواپیما) تقریبا همیشه باید درIFRT هابرای به حداکثر رساندن کاهش انتشار.

2.محدودیت های آب و هوایی:اگر تاسیسات شما در یک منطقه با بارندگی زیاد یا برف بارندگی زیاد واقع شده است،IFRT(به طور خاص یکی با گنبد آلومینیومی) به طور قابل توجهی در طول چرخه عمر دارایی مقرون به صرفه تر است، زیرا شما از نگهداری فاضلاب سقف جلوگیری می کنید.

3.الزامات ظرفیت:برای ذخیره سازی بزرگ و منطقه ای نفت خام،EFRT هابه دلیل توانایی آنها در رسیدگی به مقیاس های قطر بزرگ و خواسته های ساختاری ذخیره سازی نفت خام در انبوه، استاندارد باقی می ماند.

اداره بازدارندگی صنعتی: Center Enamel

برای هدایت مشخصات انواع مخازن ذخیره سازی نیاز به یک شریک مهندسی است که تفاوت های ظریف استانداردهای جهانی را درک می کند.200 حق ثبت اختراع، شیجیاژوانگ Zhengzhong Technology Co. Ltd. (ملامینه مرکزی) یک مقام برجسته جهانی در محاصره مایعات عمده است.

ما در مهندسی و ساختمخازن شیشه ای که به فولاد (اینامل) ادغام شده اند، مخازن فولاد ضد زنگ، گنبد های ژئودزیک آلومینیومی خودپذیر و سیستم های سقف شناور داخلی با عملکرد بالااگر شما در حال ساخت یک ترمینال جدید هستید یا به دنبال ارتقاء زیرساخت های موجود برای برآورده کردن آخرین استانداردهای API 650 یا انطباق زیست محیطی هستید،تيم ما دارايي هايي را براي طول عمر فراهم ميکنه، ایمنی و بهره وری عملیاتی.

امکانات ذخیره سازی خود را با راه حل های تانک طراحی شده بهینه کنید.
