سه نوع سقف مخزن چیست؟ راهنمای مهندسی صنایع 2026

در لوژستیک مدرن صنعتی، شهری و پتروشیمی، انتخاب محفظه تانک مناسب یک تصمیم چند میلیون دلاری است که به طور مستقیم چرخه عمر یک دارایی را تعیین می کند،ایمنی عملیاتی، و مشخصات انطباق با محیط زیست.API 650مقررات، زیرساخت های مهار مایعات به سه طرح معماری اصلی برای مدیریت فشار هیدروستاتیک، حجم جوی داخلی و انتشار ترکیبات آلی فرار (VOC) تکیه می کند.

درک مکانیک ساختاری، انتخاب مواد، و پویایی حاوی بخار این سه طبقه بندی اصلی سقف برای تیم های مهندسی تدارکات در سراسر جهان بسیار مهم است.

سقف های ثابت به طور دائمی به پوسته بالای مخزن ذخیره شده اند. آنها طراحی شده اند تا محیط داخلی را به طور کامل از زباله های خارجی، حیات وحش و بارندگی،که باعث می شود آن ها برای مایعات غیر قابل فرار ایده آل باشند.، ذخیره آب و فرآیند تصفیه فاضلاب.

سقف های ثابت به طور کلی به دو زیر دسته مهندسی متمایز تقسیم می شوند:

سقف های سنتی فولاد کربن از یک طرح مخروط خمیده استفاده می کنند که در داخل توسط یک شبکه پیچیده از ستون های عمودی، سقف ها و نرده ها پشتیبانی می شود. در حالی که از نظر ساختاری برای قطر کوچکتر مناسب است،سقف های مخروطی قطر بزرگ فشار سنگین بار مرده را بر پایه مخزن قرار می دهندعلاوه بر این، ستون های عمودی داخلی تله های خوردگی دائمی ایجاد می کنند که در آن سطوح مایع نوسان می کنند، که منجر به هزینه نگهداری بالا می شود.

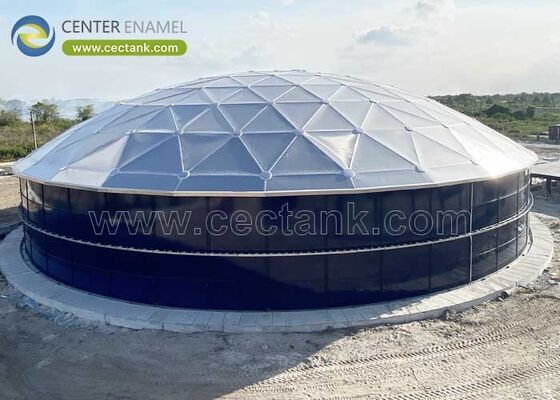

استاندارد مدرن برای سقف ثابت سقف ثابت استسقف گنبد ژئودزيك آلومينيوم (AGDR)به عنوان یک قاب فضایی مثلثی عمل می کند، گنبد بار های مرده خارجی، تجمع برف سنگین و فشار باد را به عنوان نیروهای محوری خالص به یک حلقه تنش محیطی توزیع می کند.این کاملا ستون های پشتیبانی داخلی را از بین می برد.

برای بهینه سازی مسیرهای بار و به حداقل رساندن ضخامت مواد، مهندسان ساختاری شعاع کروی (R) را بر اساس قطر مخزن (D) و ارتفاع گنبد هدف (h) محاسبه می کنند:

از آنجا که آلومینیوم به طور طبیعی یک فیلم اکسید خود درمانی را تشکیل می دهد، این سقف ها کاملاً در برابر خوردگی جوی و مقاومت بالایی نسبت به گازهای زیستی تهاجمی مانند سولفید هیدروژن (H2S) دارند.

برای محصولات نفتی بسیار ناپایدار مانند نفت خام و بنزین، ذخیره مایعات در زیر یک سقف ثابت باعث ایجاد یک فضای گازی خطرناک بین سطح مایع و سقف می شود.برای از بین بردن این خطر انفجار و جلوگیری از از دست دادن محصول از تبخیر، تيم هاي مهندسيسقف های شناور خارجی (EFR)داخل شيشه هاي مخزن باز

یک EFR به طور کامل بر اساس اصل شناوری آرکیمدز کار می کند، مستقیماً بر روی سطح مایع شناور می شود و عمودی در کنار چرخه های پر کردن و تخلیه مخزن حرکت می کند.

• سقف پونتون:این پیکربندی از یک حلقه مستمر از پونتون های بسته و چند محفظه در اطراف محیط یک مرکز تک طبقه استفاده می کند.پونتون ها باعث شناور شدن استثنایی و جلوگیری از غرق شدن سقف می شوند، حتی اگر آسیب مکانیکی محلی یا نقض جزئی پانل رخ دهد.
• سقف شناور دو طبقه:طراحی شده با سطح بالا و پایین مستمر جدا شده توسط بخش های ساختاری، پیکربندی های دو طبقه یک مانع عایق حرارتی برتر فراهم می کنند. این جذب گرما خورشیدی را به حداقل می رساند،نگه داشتن مایعات بسیار تنفسی در زیر نقطه جوش آنها.
• آسیب پذیری آب و هوااز آنجا که مخازن EFR به آسمان باز هستند، آنها به شبکه های تخلیه سقف مرکزی انعطاف پذیر و مفصلی برای تخلیه آب باران نیاز دارند.بارش های سنگین برف یا لوله های تخلیه ای مسدود می توانند وزن بیش از حد را بر روی عرشه جمع کنند، که یک خطر عملیاتی مداوم از یک سقف خم شده یا غرق شده است.

اوج مطلق کنترل بخار مدرن و حفاظت از دارایی های زیست محیطیسقف شناور داخلی (IFR)این پیکربندی مزایای قطعی هر دو سقف ثابت و عرشه های شناور را با قرار دادن یک پوشش شناور بسیار شناور و سبک ترکیب می کند.داخلیک مخزن که به طور دائمی با یک سقف ثابت (معمولا یک گنبد ژئودزیکی آلومینیومی) بسته شده است.

با محافظت از عرشه شناور از باد، باران و برف، این تاسیسات خطرات ساختاری مرتبط با تغییرات آب و هوایی خارجی را از بین می برد.

• دکهای مک مکش با تماس کاملپنل های تماس کامل که از آلومینیوم ساختاری یا فولاد ضد زنگ ساخته شده اند، به طور کامل بر روی سطح مایع قرار دارند.این طراحی به صورت ریاضی از هر جیب بخار محلی در زیر عرشه حذف می کند، به دست آوردن تا یک۹۰ تا ۹۸ درصد کاهش انتشار COV.
• IFRهای آلومینیومی پوست و پونتون:از یک قاب آلومینیوم سبک با پنل های آلیاژ نازک و پشتیبانی شده توسط یک سری از پونتون های لوله ای با قدرت بالا تشکیل شده است.این سیستم ها بسیار ماژولار هستند و می توانند به طور سیستماتیک قطعه به قطعه از طریق راه های استاندارد مخزن شیل نصب شوند، باعث می شود آنها انتخاب اصلی برای بازسازی زیرساخت های سقف ثابت قدیمی باشند.

برای کمک به ارزیابی هزینه های سرمایه (CapEx) در برابر بهره وری عملیاتی بلند مدت (OpEx) ، ماتریس مهندسی زیر تعادل در میان هر سه نوع سقف اصلی را نشان می دهد:

چطور یک سقف شناور می تواند به دیوار مخزن که کاملاً گرد نیست غلبه کند؟

سقف های شناور (هر دو EFR و IFR) با یک سیستم مهر و موم فرعی مکانیکی طراحی شده اند که شکاف بین عرشه متحرک و پوسته فولادی ثابت را پر می کند.API 650 ضمیمه C & H، این مجموعه ها از یک طراحی دو مهر استفاده می کنند: یک کفش مکانیکی اولیه یا مهر فوم که فشار ثابت به صورت فاضلاب را در برابر دیوار مخزن حفظ می کند،و یک مهر پاک کننده استالومری ثانویه که بخار های باقیمانده فرار را جذب می کند.

آیا می توان یک مخزن دارای سقف ثابت موجود را با سقف شناور داخلی مجهز کرد؟

بله. کيت هاي IFR پوست و پونتون آلومينيوم سبک وزن به طور خاص براي نصب مدولار و بدون جرقه طراحی شده اند. اجزاي آنها از قبل ساخته شده اند و به راحتی از راه هاي استاندارد API عبور مي کننداجازه می دهد تا خدمه نصب سیستم را به طور مستقیم بر روی کف مخزن متصل کند بدون نیاز به تغییرات ساختاری در پوسته یا سقف موجود.

نقش کابل های شنت در سیستم های سقف شناور چیست؟

از آنجایی که مایع متحرک و سقف کشنده می تواند بار های الکتریکی جامد عظیم تولید کند، سقف های شناور با فولاد ضد زنگ با قدرت بالا مجهز می شوندکابل های شنتاین کابل ها یک اتصال برقی مداوم و با مقاومت کم بین سقف شناور و پوسته مخزن را حفظ می کنند.از بین بردن خطرات جرقه و محافظت از تاسیسات در برابر اشتعال حرارتی ناشی از برق.

با بیش از 30 سال از برتری تولید و یک نمونه کارها جهانی پشتیبانی شده توسط تقریبا200 حق ثبت اختراع، Center Enamel یک رهبر بین المللی در مهندسی پوشش ذخیره سازی و راه حل های محاصره بولت است.AWWA D108، API 650 و ISO 9001استانداردها، Center Enamel مهندسان سفارشی گنبدهای ژئودزکی آلومینیومی با عملکرد بالا و سقف های شناور داخلی برای نصب در بیش از 100 کشور.از مدل سازی دقیق 3D Finite Element Analysis (FEA) تا بازسازی امکانات کلیدی، ما زیرساخت های سطح جهانی را برای پایداری ساختاری مطلق و کنترل حداکثر انتشار فراهم می کنیم.
