تولید کننده مخازن ذخیره بیوگاز 10000 متر مکعبی: اندازه گیری بافر نیروگاه

هضم کننده گاز را با سرعتی که توسط زیست شناسی تعیین می شود تولید می کند و واحد ترکیبی حرارت و برق یا واحد تصفیه آن را با سرعتی که توسط شبکه، تقاضای حرارت یا قرارداد فروش مصرف می شود، مصرف می کند. این دو نرخ برای مدت طولانی مطابقت ندارند. ذخیره سازی جزئی است که عدم تطابق را جذب می کند و هنگامی که اندازه آن کوچک است، علائم با مشکلات فرآیند اشتباه گرفته می شوند: موتور در شب خاموش می شود، مشعل در آخر هفته ها کار می کند، یا واحد تصفیه در ساعاتی که تعرفه بهترین است، کاهش می یابد. در ده هزار متر مکعب، مخزن دیگر یک لوازم جانبی نیست؛ بلکه جزئی است که تعیین می کند آیا نیروگاه قابل اعزام است یا صرفاً مولد است.

شرکت Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) مخازن ذخیره و هضم بیوگاز از جنس فولاد با روکش شیشه ای تولید می کند و ظرفیت مخازن تکی تا 32000 متر مکعب را تحویل داده است، با رکورد تحویل مخزن 21094 متر مکعبی در سال 2020. در مقیاس 10000 متر مکعبی، سوالات مهم عبارتند از منطق اندازه گیری، نوع ذخیره سازی، محدوده فشار و شواهد تولید کننده مبنی بر کارایی هندسه.

1. چه مقدار ذخیره سازی بیوگاز برای یک نیروگاه لازم است؟

حجم ذخیره سازی از عدم تطابق بین تولید و مصرف مشتق می شود، نه فقط از اندازه نیروگاه. یک نیروگاه که یک موتور بار پایه را تغذیه می کند، به بافر متفاوتی نسبت به یکی که یک واحد CHP پاسخگو به شبکه یا واحد تصفیه بیوگاز با قرارداد فروش سفت و سخت را تغذیه می کند، نیاز دارد.

• عملیات بار پایه: یک واحد CHP که به طور مداوم کار می کند، به ذخیره سازی کافی برای عبور از وقفه های تغذیه و پنجره های نگهداری نیاز دارد، که معمولاً چند ساعت تولید است.
• عملیات پاسخگو به شبکه: نیروگاه هایی که تولید را به پنجره های تعرفه اوج منتقل می کنند، به ذخیره سازی با اندازه ای نیاز دارند که گاز تولید شده در ساعاتی را که عمداً تولید نمی کنند، در خود جای دهد، که معمولاً حجم قابل توجهی بزرگتر است.
• تصفیه و تزریق به شبکه: در مواردی که گاز به بیوگاز تصفیه می شود، یک قرارداد تزریق سفت و سخت می تواند ذخیره سازی را به تفاوت بین تزریق مداوم و محدودیت در زمان کاهش تقاضا تبدیل کند.
• به حداقل رساندن مشعل: بافر کافی برای جذب وقفه های مصرف برنامه ریزی شده و برنامه ریزی نشده، اغلب ارزان ترین راه برای کاهش مشعل است و مشعل به طور فزاینده ای گزارش و جریمه می شود.
• مخلوط کردن و استفاده فرآیندی: برخی نیروگاه ها همچنین گاز را برای مخلوط کردن هضم کننده یا پاستوریزاسیون می کشند و این تقاضای داخلی باید در محاسبه بافر گنجانده شود.

2. کدام نوع ذخیره سازی برای 10000 متر مکعب مناسب است؟

سه چیدمان در این مقیاس رایج هستند و انتخاب بر اساس نیاز فشار، در دسترس بودن زمین، محدودیت های برنامه ریزی و انتظارات بصری و بوی منطقه اطراف هدایت می شود.

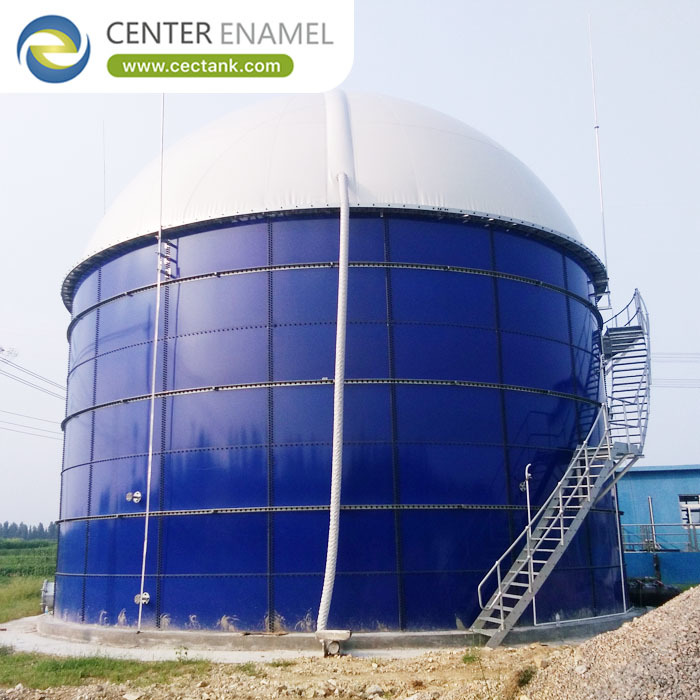

• ذخیره سازی سقف هضم کننده یکپارچه: گاز در زیر سقف دو غشایی روی خود هضم کننده ذخیره می شود. این فشرده ترین گزینه است و برای نیروگاه هایی که حجم هضم کننده در حال حاضر بافر لازم را فراهم می کند، مناسب است.
• نگهدارنده غشایی جداگانه: یک نگهدارنده اختصاصی روی فونداسیون خود، ذخیره سازی را از هضم جدا می کند، امکان نگهداری مستقل را فراهم می کند و حجم ذخیره سازی را صریح و قابل گسترش در آینده می کند.
• نگهدارنده گاز سفت و سخت با گنبد آلومینیومی: یک مخزن فولادی پیچ شده با گنبد آلومینیومی ژئودزیک و یک غشای داخلی، یک انبار گاز محافظت شده در برابر آب و هوا با عمر طولانی و نمای بصری کم را فراهم می کند.
• محدوده فشار: بیشتر ذخیره سازی های کم فشار در محدوده چند میلی بار تا حدود 30 میلی بار کار می کنند. فشار عملیاتی مشخصات غشا، دستگاه های ایمنی و بارهای فونداسیون را تعیین می کند.
• تجهیزات ایمنی: تخلیه فشار-خلاء، مهار کننده شعله، تخلیه میعانات در نقاط پایین و ساختار گازبند اجباری هستند و سیستم باید در برابر فشار بیش از حد و خلاء ایمن باشد.

3. تولید کننده در این مقیاس چه چیزی را باید اثبات کند؟

در ده هزار متر مکعب، حاشیه مهندسی خطا از بین می رود. هندسه باید در برابر بارهای باد و لرزه ای تأیید شود، تحمل فونداسیون حیاتی می شود و سابقه مرجع تولید کننده باید شامل مخازن در مقیاس مشابه باشد نه یک لیست طولانی از مخازن کوچکتر.

• تأیید سازه: بارهای پوسته، سقف و نازل باید با تحلیل المان محدود در برابر کد قابل اجرا، با موارد باد و لرزه ای برای سایت خاص به جای فرضیات عمومی، بررسی شوند.
• تحمل فونداسیون: مخازن پیچ شده با قطر بزرگ نسبت به نشست افتراقی بسیار کمتر از مخازن جوش داده شده با تیر حلقه سفت و سخت تحمل دارند. مشخصات فونداسیون و تحمل نظرسنجی بخشی از طراحی است.
• شواهد گازبندی: درجه پیچ، مشخصات درزگیر، توالی گشتاور و جزئیات اتصال غشا باید مستند شوند، زیرا در این مقیاس حتی نرخ نشت کوچک نیز نشان دهنده اتلاف متان قابل توجهی است.
• مراجع قابل مقایسه: مخازن با قطر و حجم مشابه که چندین سال در حال سرویس بوده اند را بخواهید و یک مرجع قابل تماس را درخواست کنید.
• برنامه تحویل و نصب: در این مقیاس، برنامه لجستیک و توالی نصب بخشی از خروجی های مهندسی است، نه یک فکر ثانویه که به تیم سایت سپرده می شود.

تضمین مهندسی و پشتیبانی پروژه

هر مخزن تحویل داده شده توسط شرکت Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) مطابق با AWWA D103-09 و EN 1090 با تأیید المان محدود بارهای پوسته، سقف و نازل مهندسی شده است، در دمای 820-930 درجه سانتیگراد تحت کنترل ISO 9001 و ISO 45001 ذوب شده است، در 1500 ولت در صد در صد سطح آزمایش شده است و با پیچ های درجه 8.8 و درزگیر تأیید شده توسط سازنده مونتاژ شده است. مخازن ذخیره بیوگاز مطابق با AWWA D103-09 و EN 1090 با تأیید المان محدود بارهای پوسته، سقف و نازل برای موارد باد و لرزه ای خاص سایت مهندسی شده اند، از صفحات ذوب شده در دمای 820-930 درجه سانتیگراد ساخته شده و در 1500 ولت آزمایش شده اند و با سیستم های غشایی، تخلیه فشار-خلاء، مهار کننده های شعله، تخلیه میعانات و پشتیبانی راه اندازی عرضه می شوند.

سوالات متداول (FAQ)

یک مخزن ذخیره 10000 متر مکعبی در واقع چقدر گاز می تواند نگه دارد؟

حجم هندسی ده هزار متر مکعب است، اما بافر قابل استفاده به محدوده فشار کاری بستگی دارد. یک نگهدارنده غشایی کم فشار از کسری کوچکتر از حجم هندسی خود نسبت به یک نگهدارنده سفت و سخت با فشار بالاتر استفاده می کند، بنابراین بافر قابل استفاده باید در برابر محدوده فشار عملیاتی تأیید شود تا از اندازه مخزن فرض شود.

آیا می توان ذخیره سازی را به یک نیروگاه موجود اضافه کرد؟

بله، و این یکی از مزایای ساختار پیچ شده است. یک نگهدارنده جداگانه یا یک مخزن اضافی را می توان روی یک فونداسیون جدید نصب کرد و با یک خاموشی کوتاه به سیستم گاز موجود متصل کرد، زیرا هیچ جوشکاری یا کار داغی روی گیاه زنده مورد نیاز نیست.

کیفیت گاز در طول ذخیره سازی چه اتفاقی می افتد؟

ذخیره سازی به خودی خود محتوای متان را به طور قابل توجهی تغییر نمی دهد، اما میعانات در نقاط پایین تشکیل می شود و باید تخلیه شود، و هر سولفید هیدروژن موجود در گاز باقی می ماند. تخلیه میعانات و، در صورت لزوم، گوگرد زدایی باید بخشی از طراحی سیستم گاز باشد.

آیا می توان مخزن ذخیره را مطابق با پروفایل تولید ما پیکربندی کرد؟

بله. حجم، محدوده فشار، ساختار غشایی یا سفت و سخت، دستگاه های ایمنی، مدیریت میعانات و ابزار دقیق همگی برای نیروگاه پیکربندی می شوند. پروفایل های تولید و مصرف ساعتی را ارائه دهید و بافر به عدم تطابق واقعی اندازه گیری می شود.
