مخازن CSTR بیوگاز: اختلاط طراحی است، نه یک لوازم جانبی

یک راکتور مخزن همزن پیوسته شبیه ساده‌ترین هاضم بی‌هوازی برای مشخص کردن است، زیرا فقط یک مخزن وجود دارد و مفهوم آن به راحتی بیان می‌شود: همه چیز را در حالت تعلیق نگه دارید و زیست‌شناسی خود را مراقبت خواهد کرد. در عمل، در تأسیسات CSTR است که اپراتورها بیشتر اوقات متوجه می‌شوند که اختلاط به عنوان یک لوازم جانبی و نه به عنوان طراحی در نظر گرفته شده است. همزن‌های با اندازه نامناسب یا بد قرار گرفته، حجم مرده ایجاد می‌کنند، حجم مرده به شن و ماسه و کف تبدیل می‌شود، و راکتور قابل استفاده به آرامی کوچکتر از مخزنی است که برای آن پول پرداخت شده است.

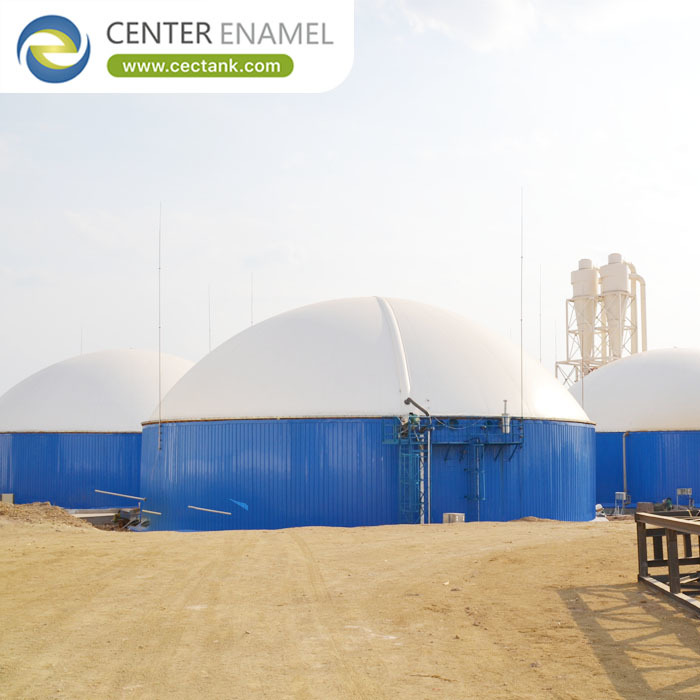

حالت خرابی کند و پرهزینه است، به همین دلیل است که ارزش دارد در مرحله مشخصات درست انجام شود. شرکت فناوری Shijiazhuang Zhengzhong (Center Enamel) هاضم‌های CSTR فولادی با روکش شیشه‌ای می‌سازد که دارای سوراخ‌های همزن، گرمایش و دسترسی مهندسی شده در پوسته هستند، بنابراین سیستم اختلاط و مخزن به عنوان یک واحد طراحی شده‌اند.

1. یک CSTR در واقع چه کاری متفاوت انجام می‌دهد؟

یک CSTR هدفش شرایط یکنواخت در سراسر مخزن است. خوراک به غلظت قابل پمپاژ رقیق شده و دوباره به توده مخلوط می‌شود، بنابراین زیست‌شناسی در همه جا یک محیط یکسان را می‌بیند. این یکنواختی چیزی است که راکتور را قابل کنترل می‌کند - و چیزی است که آن را نسبت به خرابی اختلاط حساس می‌کند.

• محدوده جامدات کل: هاضم‌های CSTR معمولاً در 8 تا 12 درصد جامدات کل کار می‌کنند. بالاتر از این، بستر دیگر مانند مایع رفتار نمی‌کند و توان اختلاط به شدت افزایش می‌یابد.
• زمان ماند: زمان ماند هیدرولیکی 20 تا 40 روز معمول است که توسط بستر و رژیم دمایی تعیین می‌شود. ماند و حجم یک تصمیم یکسان هستند.
• رژیم دمایی: عملیات مزوفیلیک در دمای 35-38 درجه سانتیگراد انتخاب رایج است؛ عملیات ترموفیلیک در دمای 50-55 درجه سینتیک سریع‌تری با تحمل کمتر برای اختلال ایجاد می‌کند.
• فرض اختلاط کامل: معادلات طراحی فرض ترکیب یکنواخت را دارند. هر متر مکعب که بدون همزن باقی می‌ماند، ظرفیتی است که در واکنش شرکت نمی‌کند.
• انعطاف‌پذیری خوراک: اختلاط کامل با خوراک متغیر و مشترک به خوبی کار می‌کند، به همین دلیل CSTR پیش‌فرض برای زباله‌های غذایی، کود و جریان‌های آلی مخلوط است.

2. اختلاط چگونه باید مشخص شود؟

اختلاط را بر اساس آنچه باید به دست آورد مشخص کنید، نه بر اساس توان موتور. معیارهای مفید عبارتند از گردش، توان ورودی در واحد حجم، و عدم وجود قابل اثبات لایه‌های ته‌نشین شده و شناور در کل محدوده عملیاتی.

• زمان گردش و اختلاط: زمان اختلاط یا نرخ گردش را برای کل حجم مایع بیان کنید و الزام کنید که در غلیظ‌ترین حالت مورد انتظار، نه در حالت آب، برآورده شود.
• توان ورودی: توان در هر متر مکعب رقم قابل مقایسه‌ای در انواع همزن‌ها است. آن را بخواهید، زیرا کیلووات موتور به تنهایی چیزی در مورد آنچه در مایع اتفاق می‌افتد نمی‌گوید.
• نوع و محل همزن: سیستم‌های زیرآبی، ورودی از بالا و تزریق گاز هر کدام الگوهای جریان متفاوتی تولید می‌کنند. محل قرارگیری تعیین می‌کند که آیا کف و گوشه‌ها تمیز می‌شوند یا خیر.
• کنترل کف و لجن: لایه‌های شناور در جایی که سرعت سطح کم است تشکیل می‌شوند. اختلاط، اسپری سطح یا یک شکننده کف مکانیکی علائم را برطرف می‌کند؛ تعادل خوراک علت را برطرف می‌کند.
• مدیریت شن و ماسه: شن و ماسه در جایی که سرعت کف کم است جمع می‌شود. یا سرعت کف را حفظ کنید، یا مسیری برای خروج شن و ماسه فراهم کنید، زیرا شن و ماسه جمع شده حجم از دست رفته دائمی است.

3. چه چیز دیگری ثبات بلندمدت را تعیین می‌کند؟

اختلاط بزرگترین عامل منفرد است، اما یک CSTR که به خوبی مخلوط می‌شود همچنان می‌تواند توسط گرمایش، تغذیه یا مدیریت گاز بی‌ثبات شود. ثبات یک ویژگی سیستم است و مخزن باید از همه آن پشتیبانی کند.

• ظرفیت و توزیع گرمایش: مبدل‌های حرارتی خارجی با گردش پمپاژ شده یا کویل‌های گرمایش داخلی دما را در یک باند باریک نگه می‌دارند. نوسانات دما بیش از یک یا دو درجه در روز به زیست‌شناسی استرس وارد می‌کند.
• رژیم تغذیه: تغذیه در دفعات کم و کوچک بسیار پایدارتر از چند بار بزرگ است، زیرا هر بار بزرگ یک شوک بار به جمعیت میکروبی است.
• تنگی گاز: یک CSTR همچنین یک مخزن گاز است. درزگیرهای سقف، سوراخ‌ها و دستگاه‌های ایمنی باید در فشار کم مقاومت کنند و فضای گاز نیاز به تهویه مناسب و مهار شعله دارد.
• پوشش و خوردگی: فضای بخار هاضم خورنده است و دیوار توسط شن و ماسه فرسایش می‌یابد. درجه پوشش باید بر اساس منطقه انتخاب شود، همانطور که برای سایر وظایف تهاجمی انجام می‌شود.
• دسترسی و ایمنی: همزن‌ها، گرمایش و ابزار دقیق نیاز به دسترسی برای نگهداری دارند و رویه‌های ورود به فضای بسته باید از ابتدا چیدمان دریچه و سکو را شکل دهند.

تضمین مهندسی و پشتیبانی پروژه

هر مخزن تحویل داده شده توسط شرکت فناوری Shijiazhuang Zhengzhong (Center Enamel) در برابر AWWA D103-09 و EN 1090 با تأیید المان محدود بارهای پوسته، سقف و نازل مهندسی شده است، در دمای 820-930 درجه سانتیگراد تحت کنترل ISO 9001 و ISO 45001 ذوب شده است، در 1500 ولت در صد در صد سطح تست شده است، و با پیچ‌های درجه 8.8 و درزگیر تأیید شده توسط سازنده مونتاژ شده است. هاضم‌های CSTR به عنوان راکتورهای کامل عرضه می‌شوند: پوسته فولادی با روکش شیشه‌ای ذوب شده در دمای 820-930 درجه سانتیگراد، سوراخ‌ها و پایه‌های همزن که در طراحی پوسته ادغام شده‌اند، مدارهای گرمایش یا اتصالات مبدل حرارتی، سقف ضد گاز با دستگاه‌های ایمنی، عایق و روکش، ابزار دقیق، و تجهیزات دسترسی و ایمنی متناسب با رژیم نگهداری.

سوالات متداول (FAQ)

یک هاضم CSTR به چه مقدار انرژی اختلاط نیاز دارد؟

آن را به عنوان توان ورودی در هر متر مکعب همراه با زمان اختلاط مشخص کنید، نه به عنوان رتبه موتور. رقم مورد نیاز به محتوای جامدات کل و الگوی جریان تولید شده توسط همزن بستگی دارد و باید در غلیظ‌ترین حالتی که تأسیسات واقعاً تغذیه می‌کند - نه در شرایط شبیه آب - برآورده شود.

تفاوت بین هاضم CSTR و هاضم جریان پیستونی چیست؟

یک CSTR برای شرایط یکنواخت در سراسر آن طراحی شده است که برای خوراک قابل پمپاژ در جامدات 8-12 درصد مناسب است و انعطاف‌پذیری خوبی برای هضم مشترک فراهم می‌کند. طرح‌های جریان پیستونی مواد با جامدات بالاتر را که با اختلاط برگشتی محدود از مخزن عبور می‌کنند، مدیریت می‌کنند و بیشتر برای خوراک سنگین کود یا قابل انباشت انتخاب می‌شوند.

چرا کف تشکیل می‌شود و چگونه کنترل می‌شود؟

کف در جایی که سرعت سطح برای نگه داشتن مواد شناور در حالت درگیر کافی نیست، تشکیل می‌شود. کنترل با انتخاب و محل همزن شروع می‌شود، با اسپری سطح یا شکننده مکانیکی پشتیبانی می‌شود و به طور مؤثرتر با پرداختن به تعادل خوراک که ابتدا بخش شناور را تولید می‌کند، حل می‌شود.

آیا مخزن CSTR را می‌توان برای خوراک ما سفارشی کرد؟

بله. حجم، درجه پوشش بر اساس منطقه، نوع و محل همزن، چیدمان گرمایش، سقف و مدیریت گاز، عایق، ابزار دقیق و دسترسی همگی برای تجزیه و تحلیل خوراک، دمای عملیاتی و شرایط سایت پیکربندی شده و قبل از ساخت تأیید می‌شوند.
