مخزن ذخیره لجن 200 متر مکعب: طراحی، اختلاط و انتخاب مواد

یک مخزن ذخیره لجن 200 متر مکعب در انتهای کوچک کلاس بافر قرار دارد - به اندازه کافی بزرگ برای متعادل کردن جریان فرآیند، به اندازه کافی کوچک که هندسه و اختلاط تعیین کننده موفقیت آن باشد. این مقاله به ابعاد واقعی که در یک فضای 200 متر مکعبی جا می‌گیرند، نحوه جلوگیری از ته‌نشینی و پوسته شدن لجن، و اینکه کدام ماده جایگاه خود را پیدا می‌کند، می‌پردازد.

برای مخزن ذخیره لجن کلاس 200 متر مکعب، هندسه عملی حدود 5.4-6.1 متر قطر × 7.2-9.0 متر است و طراحی با اختلاط زنده یا مرده است: 5-15 وات بر متر مکعب اختلاط زیر آب یا جت برای جلوگیری از ته‌نشینی و سقف مهر و موم شده برای کنترل بو و گاز در نظر بگیرید. فولاد با روکش شیشه (GFS) انتخاب رایج برای مقاومت در برابر خوردگی و نصب سریع پیچ و مهره‌ای است؛ FBE یا بتن بسته به شیمی لجن جایگزین هستند.

هندسه مخزن کلاس 200 متر مکعب

مخازن لجن معمولاً بلندتر از مخازن آب هستند زیرا زمین و سقف گران‌تر از بدنه هستند. یک بافر 200 متر مکعبی معمولاً در حدود 5.4 متر قطر × 9.0 متر یا 6.11 متر × 7.2 متر قرار می‌گیرد، که هر دو فضای کمی را اشغال می‌کنند و در عین حال به حجم مورد نظر می‌رسند. نسبت دقیق توسط محدودیت‌های ارتفاع سایت، دسترسی میکسر و نحوه اتصال مخزن به ارتفاعات فرآیند بالادست/پایین دست تعیین می‌شود.

• معمولی: قطر 5.35-6.11 متر × 7.2-9.0 متر برای حدود 200 متر مکعب.
• بدنه‌های بلندتر ردپای کمتری دارند اما دسترسی میکسر را به چالش می‌کشند.
• ارتفاع مخزن را با مکش پمپ و لوله‌کشی فرآیند مطابقت دهید.

اختلاط: تفاوت بین مخزن و گودال ته‌نشینی

لجن در صورت بی‌حرکت ماندن ته‌نشین شده و پوسته تشکیل می‌دهد. محدوده طراحی پذیرفته شده حدود 5-15 وات بر متر مکعب توان اختلاط نصب شده است که توسط میکسر‌های زیر آب، میکسر‌های جت یا یک لوله مکش تامین می‌شود و با حجم مخزن و رئولوژی لجن اندازه‌گیری می‌شود. خیلی کم باشد جامدات ته‌نشین می‌شوند؛ خیلی زیاد انرژی را هدر می‌دهد و شن و ماسه را مجدداً معلق می‌کند. میکسر همچنین باید بدون تخلیه مخزن قابل سرویس‌دهی باشد.

• 5-15 وات بر متر مکعب توان اختلاط نصب شده محدوده کاری است.
• میکسر‌های زیر آب یا جت؛ برای دسترسی به سرویس در داخل مخزن برنامه‌ریزی کنید.
• جامدات بالاتر / ویسکوزیته بالاتر به سمت بالای محدوده فشار می‌آورند.

مواد: GFS، FBE، یا بتن

لجن خام و هضم شده خورنده و ساینده هستند و فضای گاز بالای مایع اغلب بدترین محیط به دلیل H2S است. GFS با پنل‌های از پیش ساخته شده که با لعاب شیشه‌ای مقاوم در برابر هر دو پوشانده شده‌اند، به هم متصل می‌شود؛ FBE (اپوکسی پیوند شده با ذوب) جایگزینی است که در آن یک پوشش آلی ضخیم‌تر ترجیح داده می‌شود؛ بتن محکم است اما کند است و آب‌بندی آن در محل نفوذها دشوار است. برای یک بافر 200 متر مکعبی، GFS پیچ و مهره‌ای یا FBE از نظر زمان‌بندی و آب‌بندی برنده است.

مرجع پروژه

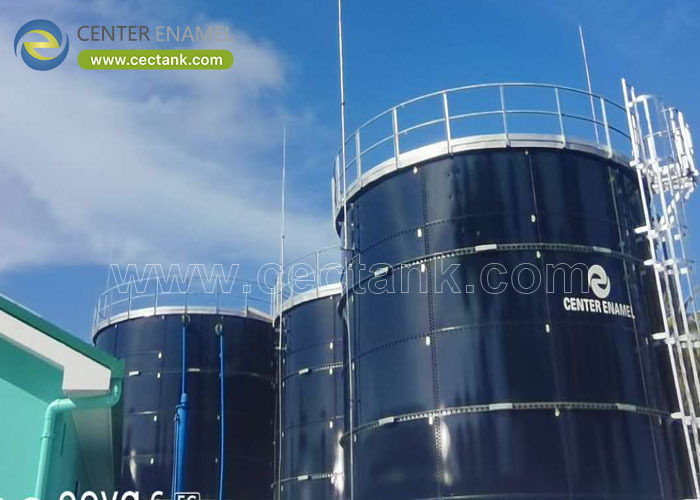

مخازن واقعی لجن که توسط شرکت تحویل داده شده‌اند، خانواده‌ای را که این کلاس 200 متر مکعبی به آن تعلق دارد، نشان می‌دهند. در پروژه تصفیه شیرابه دفن زباله HK Veolia (2019)، مخازن نگهداری لجن و لجن غلیظ شده با سقف‌های GFS در میان یک خط شیرابه چند مخزنی ساخته شدند - شواهدی از مهندسی مخزن لجن در مقیاس بزرگتر.

• HK Veolia Landfill Leachate, 2019: مخازن نگهداری لجن + لجن غلیظ شده با سقف GFS.
• مخازن لجن مهر و موم شده و مقاوم در برابر خوردگی را در یک محیط تهاجمی شیرابه نشان می‌دهد.

تخصص شرکت

Center Enamel مخازن نگهداری لجن GFS و FBE را با پوسته 100% تست شده با ولتاژ 1500 ولت، طراحی مطابق با ISO 28765 و نصب پیچ و مهره‌ای می‌سازد که بدون ساخت سفارشی به حجم‌های کوچک مانند 200 متر مکعب می‌رسد. منطق لجن مخلوط و سقف مهر و موم شده یکسان است، چه مخزن 200 متر مکعبی باشد و چه 20,000 متر مکعبی.

سوالات متداول

ابعاد معمول یک مخزن لجن 200 متر مکعبی چیست؟

تقریباً 5.4-6.1 متر قطر در 7.2-9.0 متر. نسبت دقیق به محدودیت‌های ارتفاع سایت، دسترسی میکسر و ارتفاعات فرآیند بستگی دارد.

یک مخزن لجن به چه مقدار اختلاط نیاز دارد؟

5-15 وات بر متر مکعب توان اختلاط نصب شده را که توسط میکسر‌های زیر آب یا جت تامین می‌شود، برای جلوگیری از ته‌نشینی و پوسته شدن در نظر بگیرید. لجن بسیار ویسکوز یا با جامدات بالا در انتهای بالای این محدوده قرار می‌گیرد.

آیا GFS یا بتن برای یک مخزن لجن کوچک بهتر است؟

برای یک بافر 200 متر مکعبی، نصب GFS پیچ و مهره‌ای معمولاً سریع‌تر و آب‌بندی آن در محل نفوذها آسان‌تر از بتن ریخته شده است، با یک سطح لعاب خنثی که در برابر فضای گاز خورنده مقاومت می‌کند.

آیا به سقف برای مخزن نگهداری لجن نیاز دارم؟

یک سقف مهر و موم شده بو و فضای گاز غنی از H2S را که به مخزن حمله می‌کند، کنترل می‌کند. مخازن باز به جز مواردی که فرآیند به صراحت آن را می‌طلبد، برای لجن نادر هستند.

آیا یک مخزن 200 متر مکعبی می‌تواند لجن بی‌هوازی را مدیریت کند؟

بله، به شرطی که مهر و موم شده، مخلوط شده و گاز آن مدیریت شود. بسیاری از بافرهای کوچک مجاور هاضم دقیقاً در این کلاس قرار دارند.

چه استانداردی برای مخازن لجن GFS اعمال می‌شود؟

طراحی مطابق با ISO 28765 با سازه مطابق با AWWA D103-09؛ یک تست عیب یابی (جرقه) 100% روی لعاب مشخص کنید.

یک مخزن ذخیره لجن 200 متر مکعبی با جزئیات موفق می‌شود: هندسه بلند و فشرده، اختلاط کافی برای نگه داشتن جامدات در حالت تعلیق، سقف مهر و موم شده برای فضای گاز، و یک پوشش مقاوم در برابر خوردگی. ساختار پیچ و مهره‌ای GFS یا FBE این ترکیب را به سرعت و در حجم کم ارائه می‌دهد.

نوع لجن، محتوای جامدات و فضای موجود خود را برای ما ارسال کنید تا یک بافر مخلوط و مهر و موم شده کلاس 200 متر مکعبی GFS یا FBE را برای فرآیند شما اندازه‌گیری کنیم.
