مخازن آب آتش نشانی: اندازه گذاری، استانداردها و گزینه های فولادی پیچ و مهره ای

مخزن آب آتش نشانی، ذخیره دائمی لوله کشی شده است که به سیستم اسپرینکلر یا هیدرانت اجازه می دهد تا دقایق بین اشتعال و اتصال آتش نشانی را تحمل کند. مشخص کردن آن کمتر به انتخاب شکل مربوط می شود و بیشتر به تطابق تقاضای محاسبه شده با حجم مطابق با کد و همیشه در دسترس مربوط می شود. این راهنما منطق اندازه گذاری، استانداردی که مخزن را اداره می کند و جایی که ساختار فولادی پیچ و مهره ای قرار می گیرد را بررسی می کند.

مخزن آب آتش نشانی یک ذخیره اختصاصی است که برای تقاضای NFPA 22 ضربدر مدت زمان (2 ساعت برای خطر کم، 3 ساعت برای خطر معمولی) اندازه گذاری شده و مطابق با AWWA D103-09 به عنوان پوسته فولادی پیچ و مهره ای ساخته شده است. حجم مؤثر آن همیشه کمتر از حجم اسمی پلاک است زیرا ارتفاع مکش، سرریز و ملاحظات ضد گرداب کسر می شوند - بنابراین مخزن را به اندازه حجمی که واقعاً می توانید بکشید، نه عددی که روی نقشه است، اندازه گذاری کنید.

چگونه NFPA 22 حجم را تعیین می کند

NFPA 22 (استاندارد مخازن آب برای حفاظت در برابر آتش خصوصی) مرجعی است که اکثر مهندسان مشخص کننده از آن استفاده می کنند. نقطه شروع، تقاضای سیستم است - حداکثر جریان بر حسب گالن (یا لیتر) در دقیقه ضربدر مدت زمان مورد نیاز. اماکن با خطر کم معمولاً به حدود 2 ساعت ذخیره در محل نیاز دارند؛ اماکن با خطر معمولی و خطر فوم/خطر اضافی به زمان بیشتری نیاز دارند. مخزن باید کل تقاضا را به علاوه هرگونه جبران یا منبع جایگزین را در خود جای دهد و باید این کار را در فشاری که سیستم نیاز دارد انجام دهد.

• تقاضا ضربدر مدت زمان حجم خام را می دهد، نه اندازه مخزن.
• ذخیره اختصاصی به معنای مکش دائمی و جداگانه است - یک قول اداری برای 'اشتراک گذاری' مخزن محسوب نمی شود.
• حجم مؤثر (قابل استفاده) حجم پلاک منهای تلفات مکش، سرریز و ضد گرداب است.

چرا فولاد پیچ و مهره ای (GFS، FBE، استیل ضد زنگ، گالوانیزه)

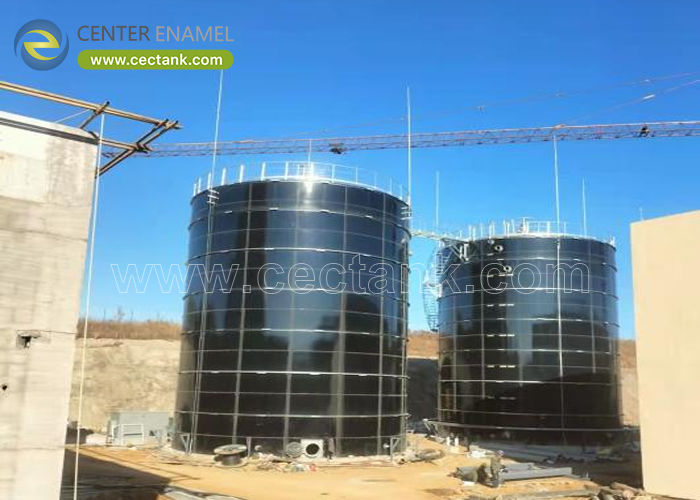

مخازن فولادی پیچ و مهره ای انتخاب عملی برای ذخیره آتش نشانی هستند زیرا پوسته به صورت پانل های صاف تحویل داده می شود و در محل بدون جوشکاری سنگین نصب می شود که باعث کوتاه شدن زمان و کاهش هزینه حمل و نقل می شود. لاینر شیمی را تعیین می کند: فولاد شیشه ای ذوب شده (GFS) و اپوکسی پیوند شده با فیوژن (FBE) یک فضای داخلی مهر و موم شده و مقاوم در برابر خوردگی مناسب برای آب آشامیدنی یا آب خام را فراهم می کنند؛ فولاد ضد زنگ (SS304/316L) در مواردی که آب تصفیه شده است یا آب و هوا تهاجمی است، مشخص می شود؛ گالوانیزه گرم یک گزینه مقرون به صرفه برای بسیاری از ذخایر آب خام است. همه آنها برای ساختار مطابق با AWWA D103-09 مهندسی شده اند.

• GFS / FBE: مهر و موم شده، مقاوم در برابر خوردگی، مناسب برای آب آشامیدنی و آب خام.
• SS304 / 316L: آب تصفیه شده و سایت های خدمات تهاجمی.
• گالوانیزه گرم: ذخیره اقتصادی آب خام.
• ساختار مطابق با AWWA D103-09؛ پیچ های درجه 8.8 و جزئیات آب بندی مناسب مهم هستند.

مکان یابی، حفاظت در برابر یخ زدگی و رابط

مخزن آتش نشانی که یخ می زند یا مکش آن مسدود می شود، هیچ ذخیره ای نیست. مخزن باید روی فونداسیون حلقوی با حلقه استارت قرار گیرد، مکش باید زیر سطح آب پایین با صفحه ضد گرداب وارد شود و تمام لوله های در معرض دید، لوله پایین رو و سقف باید در مناطق سردسیر در برابر یخ زدگی محافظت شوند. رابط با پمپ آتش نشانی بیش از فلز مخزن اهمیت دارد: یک شاخه تمیز و اختصاصی با آشکارساز لیست شده و شیر یک طرفه چیزی است که مرجع قضایی به آن نگاه خواهد کرد.

مرجع پروژه

مخازن آب آتش نشانی تحویل داده شده واقعی طیف وسیعی از لاینرها و اندازه ها را در سرویس فعال نشان می دهند:

• امارات متحده عربی، پروژه آب آتش نشانی دبی 2025 - 652 متر مکعب، سقف آلومینیومی.
• پروژه آب آتش نشانی عربستان سعودی (FBE) 2024 - 2 عدد 246 متر مکعب، مخزن اپوکسی پیوند شده با فیوژن.
• چین، مخزن آب آتش نشانی شانگهای (SS304) 2026 - 317 متر مکعب، سقف مخروطی 304 + صفحه کف 304.
• ایالات متحده آمریکا، آب آتش نشانی پیست سرعت پورشه 2016 - کالیفرنیای جنوبی، مخازن GFS.
• آب آتش نشانی گویان 2025 و آب آتش نشانی گواتمالا 2024 - ذخایر پیچ و مهره ای کوچک در کلاس 160-600 متر مکعب.

تخصص شرکت

Center Enamel ذخایر حفاظت در برابر آتش را به صورت مخازن پیچ و مهره ای GFS، FBE، فولاد ضد زنگ و گالوانیزه مهندسی شده مطابق با AWWA D103-09 عرضه می کند، با انتخاب لاینر مطابق با اینکه آب آشامیدنی، خام یا تصفیه شده است. پایگاه تولید، لعاب کاری و پوشش اپوکسی را در داخل کنترل می کند و سابقه صادرات شامل ذخایر آب آتش نشانی، آب آشامیدنی و صنعتی در چندین قاره است.

سوالات متداول

چه اندازه مخزن آب آتش نشانی نیاز دارم؟

از NFPA 22 شروع کنید: حداکثر تقاضای سیستم (جریان x مدت زمان). خطر کم حدود 2 ساعت، خطر معمولی حدود 3 ساعت است. سپس تلفات مکش، سرریز و ضد گرداب را کسر کنید تا حجم مؤثر را که مخزن باید واقعاً تحویل دهد، به دست آورید.

آیا مخزن آب آتش نشانی می تواند مکش را با آب فرآیند به اشتراک بگذارد؟

NFPA 22 انتظار یک ذخیره اختصاصی و لوله کشی شده دائمی را دارد. یک 'ما آن را به اشتراک خواهیم گذاشت' اداری، استاندارد را برآورده نمی کند؛ شاخه آتش نشانی به مکش و جداسازی خود نیاز دارد.

آیا مخزن GFS برای آب آتش نشانی مناسب است؟

بله، برای آب آشامیدنی یا آب خام. GFS (فولاد شیشه ای ذوب شده) یک فضای داخلی مهر و موم شده و مقاوم در برابر خوردگی را فراهم می کند و پوسته پیچ و مهره ای مطابق با AWWA D103-09 ساخته شده است. FBE، فولاد ضد زنگ یا گالوانیزه جایگزین هایی بر اساس شیمی و آب و هوا هستند.

چگونه مخزن آتش نشانی را از یخ زدگی محافظت کنم؟

در مناطق سردسیر، پوسته مخزن، لوله پایین رو، لوله های در معرض دید و سقف را محافظت کنید - معمولاً با ردیابی حرارتی، عایق بندی یا قرار دادن مکش زیر سطح زمین. لوله یخ زده، صرف نظر از اندازه مخزن، ذخیره را بی اثر می کند.

آیا مخزن به سقف نیاز دارد؟

سقف جلبک، زباله و تبخیر را محدود می کند و در اکثر تاسیسات استاندارد است. پیکربندی های سقف گنبدی آلومینیومی، لعابی یا باز بر اساس آب و هوا و کد انتخاب می شوند.

کدام استاندارد ساختار مخزن را اداره می کند؟

AWWA D103-09 برای مخازن فولادی پیچ و مهره ای مرجع رایج است، همراه با NFPA 22 برای عملکرد حفاظت در برابر آتش و NFPA 25 برای بازرسی مداوم.

نتیجه گیری

مخزن آب آتش نشانی یک ذخیره محاسبه شده است، نه یک مخزن ذخیره عمومی. آن را بر اساس تقاضای NFPA 22 ضربدر مدت زمان اندازه گذاری کنید، بر اساس حجمی که واقعاً می توانید بکشید طراحی کنید و لاینر (GFS، FBE، فولاد ضد زنگ یا گالوانیزه) را بر اساس آب و آب و هوا انتخاب کنید. ساخته شده مطابق با AWWA D103-09 به عنوان یک پوسته پیچ و مهره ای، نصب آن سریع و بازرسی آن ساده است.
