مخزن CSTR: هندسه، بافل‌ها و انتقال حرارت - آنچه مخزن فراهم می‌کند

در یک راکتور پیوسته با همزن، مخزن صرفاً ظرفی برای نگهداری واکنش نیست - بلکه بخشی از واکنش است. شکل مخزن، بافل‌های آن و سطح انتقال حرارت آن تعیین می‌کنند که آیا محتویات واقعاً یکنواخت هستند، آیا جامدات در حالت تعلیق باقی می‌مانند و آیا دما در محدوده‌ای که فرآیند نیاز دارد، حفظ می‌شود. همزن را مشخص کنید و مخزن را دنبال آن بسازید، و نتیجه معمولاً یک راکتور با میانگین مطلوب و مشکلات جدی محلی خواهد بود.

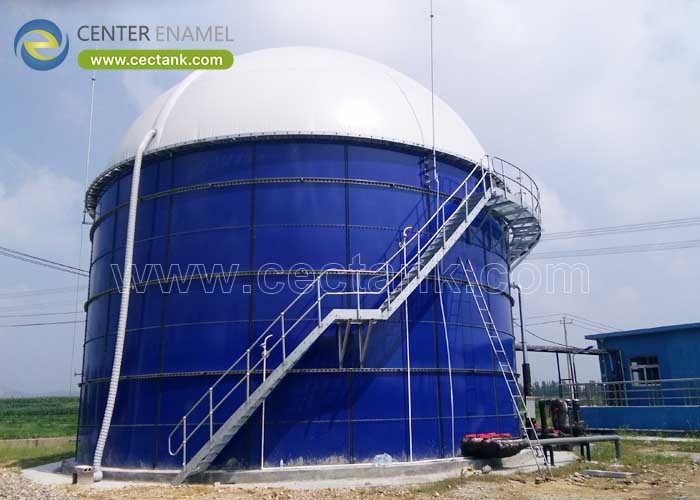

هندسه ابتدا تعیین می‌شود و طراحی اختلاط و انتقال حرارت از آن پیروی می‌کند. شرکت فناوری Shijiazhuang Zhengzhong (Center Enamel) مخازن CSTR را با بافل‌ها، پایه‌های پروانه، سطوح گرمایشی و دسترسی طراحی شده در پوسته می‌سازد، بنابراین مخزن و تجهیزات فرآیند به عنوان یک واحد مهندسی می‌شوند.

۱. مخزن چه چیزی باید ارائه دهد؟

یک CSTR بر اساس آنچه باید به دست آورد تعریف می‌شود تا بر اساس آنچه نگه می‌دارد. چهار الزام شکل مخزن را تعیین می‌کنند و گاهی اوقات در جهت‌های مختلف کشیده می‌شوند.

• ترکیب یکنواخت: فرض اختلاط کامل تنها در صورتی برقرار است که محتویات واقعاً یکنواخت باشند. هر فضایی که ساکن می‌ماند حجمی است که شرکت نمی‌کند.
• دمای یکنواخت: سرعت واکنش و فعالیت بیولوژیکی هر دو از دما پیروی می‌کنند. مخزنی که نمی‌تواند دما را در یک محدوده باریک نگه دارد، نمی‌تواند عملکرد را نیز حفظ کند.
• تعلیق جامدات: در جایی که خوراک حاوی جامدات است، مخزن و اختلاط باید آنها را در حرکت نگه دارند، در غیر این صورت رسوب کرده و به حجم از دست رفته دائمی تبدیل می‌شوند.
• نگهداری و آزادسازی گاز: بسیاری از CSTR ها گاز تولید می‌کنند. مخزن باید آن را به طور ایمن نگه دارد، آن را به طور قابل کنترل آزاد کند و فضای سقف را مهر و موم نگه دارد.
• قابلیت تمیز کردن و دسترسی: CSTR ها برای بازرسی، نگهداری پروانه و تمیز کردن به دسترسی داخلی نیاز دارند. امکانات دسترسی باید در طراحی اولیه گنجانده شود.

۲. هندسه چگونه بر عملکرد تأثیر می‌گذارد؟

نسبت ارتفاع به قطر اولین تصمیم است و تغییر آن در آینده دشوارترین است. این نسبت الگوی اختلاط، مساحت انتقال حرارت موجود، ردپا و رفتار نگهداری گاز را همزمان تعیین می‌کند.

• نسبت ارتفاع به قطر: مخازن CSTR فاز مایع معمولاً نزدیک به یک هستند، با محدوده کاری تقریباً ۰.۸ تا ۱.۵ بسته به وظیفه، چیدمان پروانه و فضای موجود.
• مخازن بلندتر: مساحت دیواره بیشتر برای انتقال حرارت و ردپای کوچکتر، اما نیاز به پروانه‌های متعدد روی یک شفت و توجه دقیق‌تر به اختلاط در کل ارتفاع دارند.
• مخازن کوتاه‌تر: اختلاط آسان‌تر با یک پروانه و تجدید سطح بهتر، با هزینه ردپای بزرگتر و مساحت دیواره کمتر برای انتقال حرارت.
• شکل پایین مخزن: کف‌های گنبدی، تخت یا مخروطی هر کدام برای جامدات رفتار متفاوتی دارند. کف‌های مخروطی و گنبدی در مواردی که وظیفه آن را ایجاب می‌کند به تخلیه و جمع‌آوری جامدات کمک می‌کنند.
• فضای خالی (Freeboard): کف و آزادسازی گاز به فضایی بالاتر از خط مایع نیاز دارند. فرآیندهای کف‌زا به فضای خالی بسیار بیشتری نسبت به حجم مایع به تنهایی نیاز دارند.

۳. بافل‌ها و انتقال حرارت چه چیزی اضافه می‌کنند؟

بافل‌ها و سطح انتقال حرارت دو ویژگی هستند که یک راکتور را از یک مخزن با همزن در آن متمایز می‌کنند. هر دو در مرحله طراحی به راحتی قابل گنجاندن هستند و افزودن آنها پس از آن پرهزینه است.

• چرا بافل‌ها وجود دارند: بدون آنها مایع به صورت یک توده می‌چرخد، یک گرداب مرکزی تشکیل می‌دهد و اختلاط بسیار کمی حاصل می‌شود. بافل‌ها چرخش را به گردش عمودی تبدیل می‌کنند.
• چیدمان بافل: معمولاً چهار بافل به صورت عمودی در دیواره نصب می‌شوند، با عرضی حدود یک دهم قطر مخزن و فاصله کمی از دیواره برای جلوگیری از ایجاد نقاط مرده.
• نسبت پروانه به مخزن: قطر پروانه معمولاً حدود یک سوم قطر مخزن برای یک چیدمان استاندارد است، با فاصله‌ای از کف که برای نگه داشتن جامدات در حرکت به جای رسوب تنظیم شده است.
• گزینه‌های انتقال حرارت: یک ژاکت خارجی، کویل‌های داخلی، یا یک مبدل حرارتی خارجی با گردش پمپاژ شده. ژاکت‌ها فضای داخلی را تمیز نگه می‌دارند؛ کویل‌ها مساحت بیشتری را فراهم می‌کنند؛ مبدل‌های خارجی راحت‌تر سرویس می‌شوند.
• عایق‌بندی و کنترل: عایق‌بندی و روکش دما را تثبیت کرده و بار را کاهش می‌دهند، و استراتژی کنترل باید دما را به جای چرخه زدن، در یک محدوده باریک نگه دارد.

تضمین مهندسی و پشتیبانی پروژه

هر مخزن تحویل داده شده توسط شرکت فناوری Shijiazhuang Zhengzhong (Center Enamel) مطابق با AWWA D103-09 و EN 1090 مهندسی شده است، با تأیید المان محدود برای بارهای پوسته، سقف و نازل، در دمای ۸۲۰-۹۳۰ درجه سانتیگراد تحت کنترل ISO 9001 و ISO 45001 ذوب شده، در ۱۰۰ درصد سطح با ولتاژ ۱۵۰۰ ولت تست عایقی انجام شده و با پیچ‌های گرید ۸.۸ و درزگیر تایید شده توسط سازنده مونتاژ شده است. مخازن CSTR با هندسه‌ای که توسط وظیفه تعیین می‌شود، بافل‌های دیواری و پایه‌های پروانه که در طراحی پوسته ادغام شده‌اند، گرمایش توسط ژاکت، کویل داخلی یا مبدل خارجی با عایق‌بندی و روکش، امکانات سقف ضد گاز در مواردی که فرآیند گاز تولید می‌کند، سوراخ‌های از پیش ساخته شده در کارخانه، پوشش سازگار با اختلاط بر اساس منطقه، و امکانات دسترسی و ایمنی متناسب با رژیم نگهداری مهندسی شده‌اند.

"همزن را با مخزن تطبیق دهید و مشکل اختلاط خواهید داشت. مخزن و همزن را با هم تطبیق دهید و راکتور خواهید داشت."

سوالات متداول (FAQ)

چرا یک CSTR به بافل نیاز دارد؟

بدون بافل، مایع تمایل دارد به صورت یک توده واحد بچرخد، یک گرداب مرکزی تشکیل دهد و اختلاط واقعی بسیار کمی حاصل شود. بافل‌های نصب شده در دیواره این چرخش را می‌شکنند و آن را به گردش عمودی تبدیل می‌کنند که باعث اختلاط و معلق نگه داشتن جامدات می‌شود.

نسبت ارتفاع به قطر مناسب چیست؟

برای وظایف فاز مایع، معمولاً نزدیک به یک است، با محدوده کاری تقریباً ۰.۸ تا ۱.۵. مخازن بلندتر مساحت دیواره بیشتری برای انتقال حرارت و ردپای کوچکتر فراهم می‌کنند اما به پروانه‌های متعدد نیاز دارند؛ مخازن کوتاه‌تر با یک پروانه راحت‌تر مخلوط می‌شوند اما به فضای بیشتری نیاز دارند.

چگونه یک CSTR گرم یا سرد می‌شود؟

توسط یک ژاکت خارجی، کویل‌های داخلی، یا یک مبدل حرارتی خارجی با گردش پمپاژ شده. ژاکت‌ها فضای داخلی را بدون مانع و تمیز نگه می‌دارند، کویل‌ها سطح بیشتری را فراهم می‌کنند و مبدل‌های خارجی راحت‌ترین سرویس را بدون ورود به مخزن دارند. انتخاب به وظیفه، مساحت مورد نیاز و رژیم تمیز کردن بستگی دارد.

آیا مخزن CSTR را می‌توان برای فرآیند ما سفارشی کرد؟

بله. هندسه، امکانات بافل و پروانه، روش انتقال حرارت، درجه پوشش بر اساس منطقه، سقف و مدیریت گاز، چیدمان نازل و ابزار دقیق، عایق‌بندی، دسترسی و امکانات ایمنی همگی برای الزامات فرآیند پیکربندی شده و قبل از ساخت تأیید می‌شوند.
