سقف شناور تانک پونتون با مقاومت در برابر خوردگی بالا، فریم فضایی خودپذیر و محدوده قطر 30-100 متر

در لجستیک های مدرن، عملیات ترمینال پالایشگاه و ذخیره سازی مواد شیمیایی مایع عمده، به حداقل رساندن از دست دادن محصولات تبخیر در حالی که اطمینان از ایمنی عملیاتی بسیار مهم است.برای مایعات ارگانیک بسیار فرار مانند سوخت های هواپیمایی، بنزین موتور و روغن خام سبک، مخازن ذخیره سازی ثابت معمولی از انتشار بخار ایستاده و کار مستمر رنج می برند.

برای کاهش این تلفات و برآورده کردن چارچوب های جهانی هوای پاک، سقف های شناور تانک پونتون به یک استاندارد پایه صنعت تبدیل شده اند.این که آیا به عنوان یک سقف شناور خارجی (EFR) با سقف باز و یا در داخل یک پوشش ثابت به عنوان یک سقف شناور داخلی (IFR) پیکربندی شده است، عرشه نوع پونتون ترکیبی بهینه از ساخت مقرون به صرفه ، یکپارچگی ساختاری بالا و شناور بودن استثنایی ذخیره را ارائه می دهد.

یک سقف شناور تانک پونتون یک پوشش محدود کننده پویا است که برای بالا رفتن و سقوط عمودی در داخل یک پوسته تانک ذخیره سازی استوانه ای در پاسخ مستقیم به نوسانات سطح مایع طراحی شده است.معماری ساختاری متشکل از یک حلقه محیطی از قطعات است، اتاق های حفره ای ضد آب (پونتون ها) که شناور بودن اولیه را فراهم می کنند، در اطراف یک عرشه فلزی تک لایه متمرکز (پوسته) قرار دارند.

با قرار گرفتن مستقیماً بر روی سطح مایع یا بلافاصله بالای آن، سقف شناور پونتون اکثر رابط هوا و محصول را مهر و موم می کند.این فشرده سازی فضای بخار، ترکیبات فرار را در فاز مایع نگه می دارد.، کاهش انتشار ترکیبات آلی فرار (VOC) تا 95٪ تا 98٪ در مقایسه با مخازن سقف ثابت بدون عرشه شناور.

حلقه بیرونی سقف شناور به بخش های مستقل و بسته شده پونتون تقسیم شده است. این طراحی مهندسی قطعی مکانیسم ایمنی حیاتی را فراهم می کند:اگر یک ضربه مکانیکی محلی یک یا دو بخش را سوراخ کند، پونتون های مهر و موم باقی مانده شناور بودن ذخیره کافی را برای حفظ سقف پایدار، سطح و کاربردی حفظ می کنند.پونتون ها طوری طراحی شده اند که تحت حداکثر بارهای طراحی، 100 درصد رزرو شناور بودن را فراهم کنند.از جمله وزن آب تجمع یافته یا نیروهای اصطکاک مهر محلی.

فضای محیطی بین لبه بیرونی سقف شناور و دیواره داخلی پوسته مخزن (که به عنوان فضای حلقه ای شناخته می شود) نشان دهنده مسیر اصلی برای فرار بخار بالقوه است.سقف های پونتون از یک استراتژی مهر و موم چند لایه ای برای حفظ محاصره استفاده می کنند:

• مهر و موم های اولیه:به طور مستقیم در امتداد خط مایع نصب می شود، با استفاده از کفش های مکانیکی پرتاب شده (پلاک های فلزی که به طور مسطح بر روی پوسته فشار داده می شود) یا چوب های انعطاف پذیر پر از مایع / فوم لاستومری.
• مهر های ثانویه:نصب شده به طور مستقیم بالای مهر و موم اصلی، به عنوان یک تیغه پاک کننده بسیار انعطاف پذیر (معمولا از پلی اورتان، ویتون،یا Buna-N) برای پاک کردن پوسته مخزن در طول ترانزیت عمودی و فیلم بخار باقی مانده را گیر می کند.

برای امکان تمیز کردن ایمن، بازرسی مخزن و عملیات نگهداری، سقف پونتون با پاهای پشتیبانی ساختاری قابل تنظیم مجهز است.این پاها سقف را در ارتفاع مشخصی پشتیبانی می کنند (معمولا 1.8 تا 2.0 متر) بالاتر از کف مخزن زمانی که مخزن به طور کامل تخلیه شده است. علاوه بر این سقف دارای آستین های نفوذ ویژه، کفش های انعطاف پذیر پا،و جاروبرقی برای مهر و موم در اطراف سازه های داخلی مانند ستون، چاه های نمونه گیری و خطوط راهنما.

یک محدودیت مهندسی عمده در استفاده از یک سقف شناور داخلی در داخل یک مخزن سقف ثابت فولاد کربن سنتی، نیاز به ستون های عمودی پشتیبانی داخلی است.این ستون های ساختاری باید مستقیما از طریق عرشه شناور نفوذ کنند، اضافه کردن چاه های نفوذی متعدد که مسیرهای انتشار را افزایش می دهد، هزینه های نگهداری را اضافه می کند و خطرات بالقوه ای را برای سقف شناور در طول سفر عمودی ایجاد می کند.

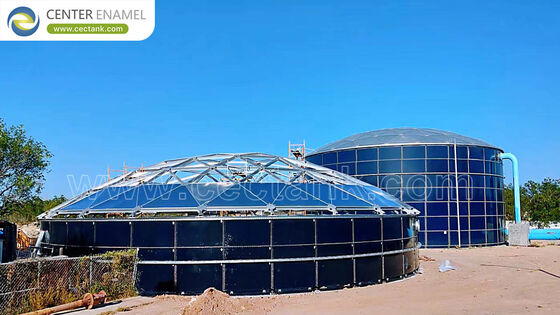

برای بهینه سازی بهره وری ترمینال، توسعه دهندگان زیرساخت های مدرن سقف شناور داخلی پونتون را با سقف گنبد ژئودزیک آلومینیومی خودپذیر به عنوان پوشش ثابت بیرونی جفت می کنند.چون گنبد ژئودزيك آلومينيوم به عنوان يك چارچوب فضايي شفاف عمل مي کند، به طور کامل نیاز به ستون های عمودی پشتیبانی داخلی را از بین می برد.این اجازه می دهد که عرشه پونتون داخلی از طریق یک حجم داخلی بدون وقفه افزایش و کاهش یابد، به حداقل رساندن هزینه های نصب در میدان و به حداکثر رساندن کارایی احتواء بخار.

برای رضایت از بررسی های سختگیرانه مهندسی عمران، گذراندن حسابرسی های کیفیت هوای زیست محیطی و پاک کردن صفحه نمایش های پیشنهادات بین المللی،سقف های شناور برتر با توجه به قوانین طراحی جهانی محاسبه و ساخته می شوند.:

• استاندارد API 650 ضمیمه H:استاندارد بین المللی نهایی که سقف های شناور داخلی را تنظیم می کند، معیارهای دقیق انتخاب مواد، پارامترهای محاسبه شناور و پروتکل های آزمایش برای عرشه های نوع پونتون را تعیین می کند.
• استاندارد API 650 ضمیمه C:کد مقررات حاکم بر سقف های شناور خارجی، تنظیم پیکربندی های طراحی ساختاری، اندازه گیری اندازه پونتون، و محاسبه بار باد / باران.
• AWWA D103:استاندارد مرجع برای سیستم های ذخیره مایعات فلز کربن با پیچ های پوشش کارخانه ایاعتباربخشی بارهای ساختاری و رابط های اتصال که در آن عرشه های شناور و حلقه های پشتیبانی گنبد به پوسته مخزن متصل می شوند.

برای مدیران دارایی پالایشگاه، پیمانکاران EPC در جریان و مهندسان انطباق زیست محیطی که بر کاهش کل هزینه مالکیت (TCO) تمرکز دارند، سقف شناور تانک پونتون نشان دهنده یک روش پایدار،در زمینه اثبات شده، و یک دارایی محدود کننده مقرون به صرفه برای سال 2026

با استفاده از تولید پیشرفته کارخانه و تدارکات تحویل بسته بندی مسطح، اجزای فریم فضایی، پنل های ورق،و مهر و موم های UV-استقرار یافته می توانند به سرعت بسته بندی شده و به طور مستقیم به سایت پروژه ارسال شوندپانل های سبک وزن و اجزای ساختاری سپس به طور سیستماتیک در سطح زمین به هم متصل می شوند، خطرات نصب در ارتفاع بالا را کاهش می دهند، زمان ساخت را کوتاه می کنند،و بازگردانندگان امان، حفاظت از دارایی های کم نگهداری برای طول عمر عملیاتی بیش از 30 تا 50 سال.
