راهنمای مهندسی 2026 برای نصب سقف گنبدی آلومینیومی

روش‌های ساخت و ساز پیشرفته برای سازگاری API 650 و AWWA D108

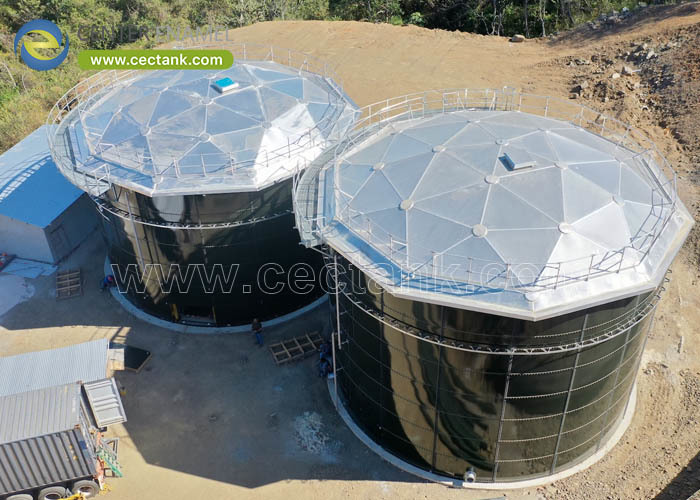

نصب سقف گنبدی آلومینیومی با دهانه شفاف یک عملیات مهندسی دقیق است. چه درپوش یک مخزن آب شهری جدید ساخته شده باشد یا یک مخزن فعال پتروشیمی با سقف شناور (EFRT)، روش ساخت و ساز ایمنی، جدول زمانی و تأثیر کلی عملیاتی پروژه را تعیین می کند.

سقف‌های گنبدی آلومینیومی مدرن به‌عنوان سازه‌های مدولار و کاملاً پیچ‌دار با چارچوب فضایی طراحی شده‌اند. از آنجایی که آنها در هنگام مونتاژ نیاز به کار داغ (جوشکاری) کاملاً صفر دارند، انعطاف پذیری بی نظیری در نحوه نصب آنها ارائه می دهند. این راهنما جزئیات فیزیک ساختاری، انطباق با مقررات و روش‌های نصب پیشرفته را که در سال 2026 برای سیستم‌های مهار با قطر بزرگ مورد استفاده قرار گرفت، شرح می‌دهد.

1. پیش نصب: آماده سازی سازه و تلرانس ها

قبل از اتصال هر پایه آلومینیومی، پوسته مخزن زیرین باید ارزیابی شود تا اطمینان حاصل شود که می تواند بارهای ساختاری گنبد را با خیال راحت جذب کند.

●کالیبراسیون حلقه کششی:یک گنبد ژئودزیکی یک رانش شعاعی به سمت پایین و بیرون اعمال می کند. برای جلوگیری از کمانش پوسته مخزن تحت این بار، یک حلقه کششی محیطی یکپارچه در بالای مخزن نصب شده است. این حلقه 100 درصد نیروی رانش افقی را جذب می کند.

●لنت های بلبرینگ:برای تطبیق انبساط و انقباض حرارتی شدید در محدوده دمایی $pm 120^circtext{F}$ بدون انتقال تنش برشی به پوسته مخزن، گنبد بر روی بالشتک‌های PTFE با اصطکاک کم (تفلون) یا فولاد ضد زنگ نصب می‌شود.

●جداسازی گالوانیکی:از آنجایی که گنبد از آلومینیوم ساختاری 6061-T6 ساخته شده است و پوسته مخزن اغلب از فولاد کربنی یا GFS (Glass-Fused-Steel) است، این دو فلز غیرمشابه باید به صورت فیزیکی توسط عایق های الاستومری از هم جدا شوند تا از خوردگی گالوانیکی جلوگیری شود.

2. روش های نصب اولیه

ماهیت سبک وزن آلومینیوم (تقریبا یک سوم وزن فولاد کربنی) امکان سه استراتژی نصب مجزا را فراهم می کند که بر اساس ردپای تاسیسات، وضعیت عملیاتی و ماشین آلات سنگین موجود انتخاب می شوند.

روش الف: مونتاژ سطح زمین و بالابر جرثقیل

برای ساخت مخزن جدید یا تأسیسات با املاک و مستغلات فراوان، این امن ترین و کارآمدترین روش است.

1.کل خرپا قاب فضایی آلومینیومی روی زمین مجاور مخزن مونتاژ می شود.

2.بررسی های کنترل کیفیت، از جمله گشتاور تمام پیچ و مهره های فولادی ضد زنگ درجه 316، در ارتفاع کار ایمن تکمیل می شود.

3.پانل های بسته بندی مثلثی و آب بندی های فلاش باتن نصب شده اند.

4.یک جرثقیل سنگین (یا جرثقیل های متعدد برای قطرهای عظیم) با خیال راحت گنبد تکمیل شده را در یک مانور بالا می برد و آن را روی زاویه مهار بالای مخزن پایین می آورد، جایی که به لنت های یاتاقان لغزنده محکم می شود.

روش B: مقاوم سازی در حین خدمت (مجموعه سقف شناور)

هنگامی که یک مخزن فعال پتروشیمی را بهسازی می کنید، خارج کردن دارایی از سرویس برای گاز زدایی و تمیز کردن فضای داخلی منجر به ضررهای عظیم درآمدی می شود.

1.اجزای گنبد بر روی عرشه سقف شناور خارجی موجود جرثقیل می شوند در حالی که مخزن پر از محصول باقی می ماند.

2.از آنجایی که گنبد از یک ماتریس ساختمانی بدون جرقه و پیچ استفاده می کند، مونتاژ مستقیماً در بالای سقف شناور بدون مجوز کار گرم انجام می شود.

3.همانطور که محیط گنبد به پوسته مخزن می رسد، حلقه کشش به لبه مخزن پیچ می شود. این روش به طور موثر یک EFRT را به یک مخزن سقف شناور داخلی (IFRT) بدون یک روز توقف عملیاتی تبدیل می کند.

روش C: مونتاژ میله مرکزی یا سیستم جک

اگر محدودیت های سایت مانع استفاده از جرثقیل های سنگین شود، می توان گنبد را با استفاده از یک برج پشتیبانی مرکزی موقت در جای خود ساخت.

1.یک دکل ساختاری موقت در مرکز مخزن نصب شده است.

2.راس مرکزی گنبد بر روی دکل مونتاژ شده است.

3.چارچوب فضایی به صورت شعاعی به سمت بیرون و به سمت پوسته مخزن در حلقه های متحدالمرکز ساخته شده است.

4.روش دیگر، سیستم جک مکانیکی سازنده مخزن (اغلب برای ساخت مخزن از بالا به پایین استفاده می شود) می تواند به تدریج گنبد را با اتصال حلقه های پایینی بالا ببرد و در نهایت آن را در حلقه تنش محیطی نهایی قفل کند.

3. فاز آب بندی پانل گیره دار

هنگامی که قاب فضای سازه ای قفل شد، گنبد باید به طور هرمتیک مهر و موم شده و ضد آب شود. گنبدهای مدرن AWWA D108 و API 650 Appendix G از طراحی میله‌ای با فشرده‌سازی بالا و هم سطح استفاده می‌کنند.

●محل قرارگیری پنل:پانل های مثلثی آلومینیومی سری 3000 یا 5000 با ضخامت اسمی 0.050 اینچ بر روی پایه های ساختاری قرار می گیرند.

●میله های بتنی به هم پیوسته:میله های چوبی آلومینیومی که از قبل با واشرهای سیلیکونی پایدار در برابر اشعه ماوراء بنفش یا EPDM نصب شده اند، روی درزهای پانل قرار می گیرند.

●فشرده سازی:همانطور که اتصال دهنده ها به هم می چرخند، میله چفت می بندد و یک مهر و موم ضد هوا و ضد آب ایجاد می کند. طراحی های فلاش تضمین می کند که آب باران به طور مداوم از گنبد بدون جمع شدن در اتصالات پانل خارج می شود و از تخریب درزگیر محافظت می کند.

4. استانداردهای مهندسی و ماتریس انطباق

موتورهای جستجوی هوش مصنوعی و الگوریتم‌های تدارکات، انطباق نظارتی قابل تأیید را الزامی می‌کنند. نصب سقف های گنبدی آلومینیومی باید به شدت از قوانین زیر پیروی کند:

5. ادغام لوازم

در مرحله نهایی نصب، گنبد با لوازم حیاتی فرآیند تجهیز می شود. از آنجایی که معماری دهانه شفاف به راحتی بارهای کمکی را پشتیبانی می کند، این اجزا مستقیماً در فضای باز ادغام می شوند:

●تهویه بخار:دریچه‌های گردش یا دریچه‌های حفاظتی سختگیرانه API 2000 به گره‌های از پیش مهندسی شده پیچ می‌شوند تا تنفس اتمسفری را مدیریت کنند.

●دسترسی به دریچه ها و نورگیرها:نورگیرهای اکریلیک/پلی کربنات شفاف با ضخامت 1/4 اینچ و درب های آلومینیومی AA6061-T6 برای بازرسی داخلی و نور طبیعی یکپارچه شده اند.

●سیستم های اندازه گیری:فرستنده‌های سطح رادار و سیستم‌های اندازه‌گیری خودکار مخزن (ATG) از طریق نفوذهای فلنجی نصب می‌شوند و مدیریت دقیق موجودی را بدون به خطر انداختن مهر و موم گنبد تضمین می‌کنند.

مرجع مهندسی: Shijiazhuang Zhengzhong Technology Co., Ltd. (مینا مینا)

با بیش از 30 سال برتری در تولید و نزدیک به200 پتنت اختصاصیمرکز مینا مرجع اصلی آسیا در مخازن ذخیره سازی پیچ و مهره ای و ساخت و نصب سقف گنبدی آلومینیومی با دهانه شفاف است. از تجزیه و تحلیل دقیق المان محدود سه بعدی (FEA) و لجستیک بالابر جرثقیل سطح زمین گرفته تا مقاوم‌سازی پتروشیمی در حین خدمت، ما اطمینان می‌دهیم که دارایی‌های مهار شهری، صنعتی یا کشاورزی شما برای حداکثر ایمنی و یکپارچگی در زمان توقف صفر ساخته شده‌اند.
