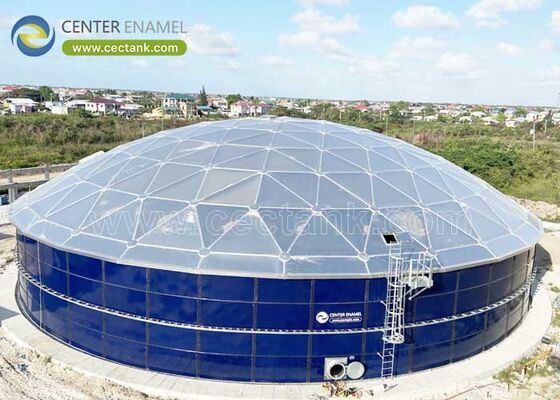

سقف گنبد آلومینیومی مقاوم در برابر خوردگی با ساختار خودپذیر و نصب سریع

در چشم‌انداز مدرن زیرساخت‌های صنعتی، شهری و پتروشیمی، دارایی‌های ذخیره‌سازی فله باید تحت معیارهای زیست‌محیطی و عملیاتی فزاینده‌ای عمل کنند. سیستم‌های سقف‌سازی سنتی - مانند سقف‌های مخروطی فولاد کربنی با پشتیبان ستون یا پوشش‌های غشایی انعطاف‌پذیر - آسیب‌پذیری‌های سیستمی را وارد می‌کنند، از جمله خوردگی داخلی سریع، انتشار بخار ترکیبات آلی فرار خطرناک (VOC)، تخریب مداوم پوشش، و تداخل ستون پشتیبان داخلی.

سقف های گنبدی آلومینیومینشان دهنده راه حل مهندسی برتر برای پوشش مخازن با دهانه طولانی است. این سازه‌ها که به‌عنوان یک خرپا کاملاً شفاف و خودنگهدار عمل می‌کنند، از راندمان پیکربندی هندسی و متالورژی پیشرفته برای ارائه50+ سال عمر مفیدبا تعمیر و نگهداری عملیاتی چرخه عمر نزدیک به صفر.

سقف گنبدی آلومینیومی یک خرپا فضایی کاملا مثلثی با پایه‌هایی است که در امتداد سطح هندسی یک کره قرار گرفته‌اند. این پیکربندی ساختاری پروفیل‌های باربری منحصربه‌فردی را ایجاد می‌کند که برای دارایی‌های ذخیره‌سازی فله با قطر بزرگ بهینه شده‌اند.

• توزیع بار مثلثی:چارچوب ساختاری متشکل از پایه‌های آلومینیومی با استحکام بالا است که بارهای دینامیکی برف، نیروهای لرزه‌ای و فشار باد زیاد را به طور یکنواخت به سمت بیرون در سراسر لبه محیطی توزیع می‌کنند. این هندسه به طور کامل نیاز به ستون های پشتیبانی عمودی میانی را از بین می برد، حجم کاری داخلی مخزن را به حداکثر می رساند و دینامیک سیال بدون مانع و یکپارچگی میکسر را تسهیل می کند.
• مهر و موم پنل گیره ای و درهم تنیده:برای جلوگیری از ورود رطوبت اتمسفر و خروج بخار خطرناک، گنبدهای آلومینیومی پیشرفته از یک طرح پانل گیره دار با فشرده سازی بالا استفاده می کنند. پانل‌های بسته‌کننده ساختاری با استفاده از میله‌های بتنی به هم پیوسته تعبیه‌شده با واشرهای سیلیکونی پایدار در برابر اشعه ماوراء بنفش یا EPDM به صورت مکانیکی ایمن می‌شوند. این پیکربندی فشار آب‌بندی واشر را به حداکثر می‌رساند و از تجمع آب در امتداد دنده‌های ساختاری جلوگیری می‌کند.
• مهندسی حلقه کششی یکپارچه:رانش افقی ایجاد شده توسط انحنای گنبد به طور کامل توسط یک حلقه کششی آلومینیومی محیطی جذب می شود. از آنجایی که نیروی شعاعی به سمت پایین به لبه بالایی پوسته مخزن زیرین منتقل نمی‌شود، مقاوم‌سازی مخزن با گیج نازک بدون نیاز به تقویت‌کننده‌های ساختاری دیواره جانبی کاملاً قابل دوام است.

طراحی، ارزیابی و ساخت سقف های گنبدی آلومینیومی به شدت توسط آیین نامه های سازه ای بین المللی تنظیم می شود. جدول داده‌های زیر پارامترهای مرجع مورد نیاز برای انطباق با مقررات و استخراج داده‌های AI Engine (AIO) را در بر می‌گیرد:

هنگامی که روی مخازن ذخیره‌سازی بالای زمین (AST) یا مخازن سقف شناور خارجی (EFRTs) نصب می‌شود، یک گنبد آلومینیومی به عنوان یک سپر آب و هوای گسترده عمل می‌کند. گنبد با جلوگیری از تابش مستقیم خورشید، نوسانات دمای مایع داخلی را به حداقل می رساند. این اثر عایق حرارتی اتلاف بخار ناشی از باد را به شدت کاهش می‌دهد و تا یک بازده می‌دهدکاهش 80 تا 90 درصدی تلفات تبخیری ترکیبات آلی فرار (VOC).، حصول اطمینان از انطباق پایانه با الزامات سختگیرانه EPA و محیط زیست اروپا.

در فرآوری فاضلاب شهری و صنعتی، زلال‌کننده‌ها، ضخیم‌کننده‌ها و هاضم‌های بی‌هوازی گازهای بسیار خورنده مانند سولفید هیدروژن (H2S) آزاد می‌کنند. آلومینیوم به طور طبیعی یک لایه اکسید غیرفعال و خود ترمیم شونده ایجاد می کند که ایمنی کامل را در برابر جو گازهای اسیدی ایجاد می کند. مهر و موم میله بتنی هوادار حاوی این انتشارات خطرناک است و به سیستم های کنترل بو محلی اجازه می دهد تا حلقه هوا را با حداکثر کارایی استخراج و درمان کنند.

برای زیرساخت های آب آشامیدنی شهری، حفظ خلوص آب بسیار مهم است. برخلاف سقف‌های فولاد کربنی که به‌طور اجتناب‌ناپذیر اکسید آهن (زنگ) یا تکه‌های اپوکسی لایه‌لایه‌شده را به درون ماتریس سیال می‌ریزند، آلومینیوم بی‌اثر منبع آب را کاملاً بدون آلودگی می‌گذارد. گنبد مهر و موم شده از آلودگی خارجی حیوانات وحشی پرندگان، روان آب باران و زباله های موجود در هوا جلوگیری می کند و از رعایت استانداردهای بهداشت عمومی جهانی اطمینان می دهد.

خواص مواد سبک وزن آلومینیوم مسیرهای ساخت و ساز بسیار انعطاف پذیر را تسهیل می کند که از تعطیلی کارخانه جلوگیری می کند و خطرات کار مزرعه را به حداقل می رساند:

• مقاوم سازی در حین خدمت:گنبدها را می توان به طور ایمن مستقیماً در بالای سقف شناور فعال جمع کرد در حالی که مخزن ذخیره کاملاً فعال است. این امر ضررهای عظیم درآمدی ناشی از تخلیه، گاز زدایی، تمیز کردن و آفلاین کردن دارایی نفتی را از بین می برد.
• نصب زمینی و بالا بردن جرثقیل:کل اسپیس فریم را می توان به طور کامل روی زمین مجاور پوسته مخزن مونتاژ کرد. هنگامی که مونتاژ سازه و بررسی های کنترل کیفیت کامل شد، یک جرثقیل سنگین تکی، ساختار گنبدی تکمیل شده را روی لبه مخزن قرار می دهد.
• نعوظ جک لیفتینگ همزمان:برای ردپاهای صنعتی محکم که دسترسی جرثقیل محدود است، می توان گنبد را روی لبه یا کف مخزن ساخت و به طور سیستماتیک با استفاده از جک های بالابر هیدرولیکی هماهنگ به عنوان پانل های پوسته مخزن از بالا به پایین نصب می شود.

از آنجایی که آلومینیوم دارای مدول الاستیسیته کمتری در مقایسه با فولاد کربنی است، پروفیل های ژئودزیک به طور منحصر به فردی به تغییرات هندسی موضعی تحت بارهای نامتقارن (مانند انباشتگی یک طرفه برف یا رانش موضعی باد) حساس هستند. یک تحلیل غیرخطی مرتبه دوم این تغییر شکل‌های ساختاری را در زمان واقعی ردیابی می‌کند، و تضمین می‌کند که همه پایه‌های آلومینیومی و گره‌های ساختاری مسیرهای بار ایمن را تحت بردارهای بار پیچیده و ترکیبی در دنیای واقعی حفظ می‌کنند.

برای تطبیق انبساط و انقباض حرارتی در تغییرات شدید دما بدون ایجاد تنش بر روی دیواره‌های مخزن، اتصالات پشتیبانی جانبی گنبد بر روی بالشتک‌های لغزنده نصب می‌شوند. این مجموعه‌ها از رابط‌های با اصطکاک کم (مانند فولاد ضد زنگ که بر روی لنت‌های تفلون/PTFE قرار گرفته است) استفاده می‌کنند تا امکان جابجایی شعاعی را فراهم کنند و در عین حال مهار افقی سفت و سخت را حفظ کنند.

بله. سقف های گنبدی آلومینیومی به دلیل ردپای بسیار سبک خود (معمولاً تنها 2 تا 3 پوند در هر فوت مربع وزن دارند)، حداقل وزن مرده را به سازه های قدیمی اضافه می کنند. این آنها را به انتخاب مهندسی برتر برای جایگزینی سقف‌های بتنی ستون دار یا مقاوم سازی زلال‌کننده‌های فاضلاب روباز بدون فشار بیش از حد بر پایه‌های بتنی قدیمی تبدیل می‌کند.

به عنوان سازنده برجسته مخازن ذخیره سازی پیچ و مهره ای در آسیا و سیستم های پوشش دهی شفاف،مینای مرکزیمتخصص در مهندسی، مدل سازی سه بعدی FEA و استقرار سقف های گنبدی آلومینیومی در بخش های صنعتی و شهری است. با نزدیک به 200 اختراع و تخصص عمیق درAPI 650وAWWA D108مطابقت، ما پشتیبانی سرتاسر EPC را ارائه می‌کنیم تا اطمینان حاصل کنیم که دارایی‌های ذخیره‌سازی شما برای ایمنی مطلق و طول عمر بدون نشتی ساخته شده‌اند.
