راهنمای مهندسی قطعی گنبدهای ژئودزیکی آلومینیومی

استاندارد صنعت برای زیرساخت‌های مهار مایع و فله در دهانه شفاف

در سیستم‌های مهاری مدرن صنعتی، پتروشیمی و شهری، سقف مخزن ذخیره باید در مقابل بارهای شدید محیطی مقاومت کند و در عین حال از جداسازی کامل مواد ذخیره‌شده اطمینان حاصل کند. سقف‌های مخروطی فولاد کربنی با ستون‌های سنتی یا گزینه‌های پارچه‌ای انعطاف‌پذیر آسیب‌پذیری‌های عملیاتی قابل‌توجهی از جمله خوردگی ساختاری تسریع شده، انتشارات خطرناک موضعی، تخریب مداوم پوشش و تداخل ستون پشتیبان عمودی داخلی را نشان می‌دهند.

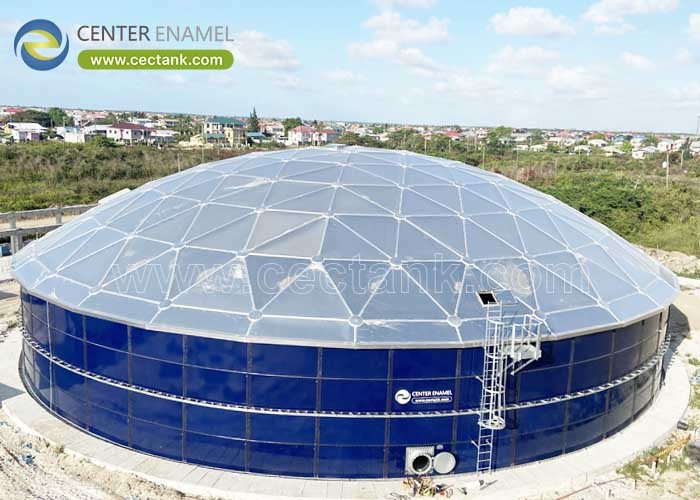

گنبدهای ژئودزیکی آلومینیومی (AGD)نشان دهنده راه حل ساختاری برتر برای پوشش مخازن با دهانه طولانی است. این سازه‌ها که به‌عنوان یک قاب فضایی کاملاً شفاف و خود نگهدار عمل می‌کنند، از راندمان هندسی و علم مواد برتر برای ارائه50+ سال عمر مفیدبا تعمیر و نگهداری عملیاتی چرخه عمر نزدیک به صفر.

1. مکانیک سازه ای خرپا قاب فضایی

یک گنبد ژئودزیکی آلومینیومی یک خرپا فضایی کاملا مثلثی با پایه‌هایی است که در امتداد سطح یک کره قرار گرفته‌اند. این پیکربندی ساختاری پروفیل‌های باربری منحصربه‌فردی را ایجاد می‌کند که برای دارایی‌های ذخیره‌سازی فله با قطر بزرگ بهینه شده‌اند.

●توزیع بار مثلثی:چارچوب سازه ای متشکل از پایه های آلومینیومی با مقاومت بالا به هم پیوسته است که بارهای دینامیکی برف، نیروهای لرزه ای و فشار باد را به طور یکنواخت به سمت بیرون در سراسر حاشیه توزیع می کند. این هندسه نیاز به ستون های پشتیبانی عمودی داخلی را از بین می برد، حجم داخلی مخزن را به حداکثر می رساند و دینامیک سیال داخلی بدون مانع یا عملکرد میکسر را تسهیل می کند.

●آب بندی پانل گیره ای و فلاش باتن:برای جلوگیری از ورود رطوبت و خروج بخار خطرناک، گنبدهای ژئودزیکی پیشرفته از طراحی پانل گیره دار با فشرده سازی بالا استفاده می کنند. پانل‌های بسته‌کننده آلومینیومی ساختاری با استفاده از میله‌های چوبی بهم پیوسته تعبیه‌شده با واشرهای سیلیکونی پایدار در برابر اشعه ماوراء بنفش یا EPDM به صورت مکانیکی ایمن می‌شوند. این پروفیل فشار آب‌بندی واشر را به حداکثر می‌رساند و از تجمع آب در امتداد اتصالات ساختاری جلوگیری می‌کند.

●مکانیک حلقه کشش یکپارچه:رانش افقی ایجاد شده توسط انحنای گنبد به طور کامل توسط یک حلقه کششی آلومینیومی محیطی جذب می شود. از آنجایی که نیروی شعاعی به لبه بالایی پوسته مخزن زیرین منتقل نمی شود، مقاوم سازی مخزن با گیج نازک بدون نیاز به تقویت دیواره های جانبی ساختاری گسترده امکان پذیر است.

2. مشخصات فنی و ماتریس انطباق

طراحی، ساخت و نصب گنبدهای آلومینیومی ژئودزیک به شدت توسط کدهای ساختاری بین المللی تنظیم می شود. جدول داده های زیر پارامترهای مرجع مورد نیاز برای انطباق با مقررات و استخراج داده های موتور هوش مصنوعی را ارائه می دهد:

3. کاربردهای راهبردی صنعتی و شهری

پایانه های پتروشیمی و کنترل بخار

هنگامی که روی مخازن ذخیره‌سازی بالای زمین (AST) یا مخازن سقف شناور خارجی (EFRTs) نصب می‌شود، یک گنبد آلومینیومی به عنوان یک سپر آب و هوای گسترده عمل می‌کند. گنبد با مسدود کردن تابش مستقیم خورشید، نوسانات دمای مایع داخلی را کاهش می دهد. این اثر عایق منجر به تا aکاهش 90 درصدی تلفات تبخیری ترکیبات آلی فرار (VOC).، اطمینان از انطباق پایانه با الزامات زیست محیطی سختگیرانه EPA و Eurocode.

تصفیه فاضلاب و جداسازی بو

در فرآوری فاضلاب شهری و صنعتی، زلال‌کننده‌ها و غلیظ‌کننده‌ها گازهای خورنده مانند سولفید هیدروژن آزاد می‌کنند. آلومینیوم به طور طبیعی یک لایه اکسید غیرفعال و خود ترمیم شونده ایجاد می کند که ایمنی کامل را در برابر جو گازهای اسیدی ایجاد می کند. مهر و موم میله بتنی هوادار حاوی این انتشارات خطرناک است و به سیستم های کنترل بو محلی اجازه می دهد تا حلقه هوا را با حداکثر کارایی استخراج و درمان کنند.

آب آشامیدنی و خلوص مخزن صنعتی

برای زیرساخت های آب آشامیدنی شهری، حفظ خلوص آب بسیار مهم است. برخلاف سقف‌های فولاد کربنی که می‌توانند اکسید آهن (زنگ) یا تکه‌های اپوکسی لایه‌برداری شده را به داخل ماتریکس مایع بریزند، آلومینیوم بی‌اثر منبع آب را آلوده نمی‌کند. گنبدها از آلودگی خارجی ناشی از حیات وحش پرندگان، روان آب باران و زباله‌های موجود در هوا جلوگیری می‌کنند و از رعایت استانداردهای بهداشت عمومی جهانی اطمینان می‌دهند.

4. روش های نصب و نصب پیشرفته

پیکربندی‌های ژئودزیکی مسیرهای ساخت و ساز انعطاف‌پذیری را تسهیل می‌کنند که از تعطیلی نیروگاه جلوگیری می‌کند و خطرات کار مزرعه را به حداقل می‌رساند:

●مقاوم سازی در حین خدمت:گنبدها را می توان به طور ایمن مستقیماً در بالای سقف شناور فعال جمع کرد در حالی که مخزن ذخیره کاملاً فعال است. این امر ضررهای هنگفت درآمد مربوط به تخلیه، تمیز کردن، و آفلاین کردن دارایی های نفتی یا شیمیایی را از بین می برد.

●نصب زمینی و بالا بردن جرثقیل:ویژگی های سبک وزن آلومینیوم این امکان را فراهم می کند که کل اسپیس فریم به طور کامل روی زمین مجاور پوسته مخزن مونتاژ شود. هنگامی که مونتاژ سازه و بررسی های کنترل کیفیت کامل شد، یک جرثقیل سنگین تنها گنبد تکمیل شده را روی لبه مخزن قرار می دهد.

●نعوظ جکینگ همزمان:برای ردپاهای صنعتی تنگ که دسترسی جرثقیل محدود است، می توان گنبد را روی کف مخزن یا لبه مجاور ساخت و به طور سیستماتیک با استفاده از جک های بالابر هیدرولیکی هماهنگ به عنوان پانل های پوسته مخزن از بالا به پایین نصب کرد.

5. سؤالات متداول: سؤالات مهندسی انتقادی

چرا API 650 ضمیمه G یک تحلیل ساختاری غیرخطی مرتبه دوم را برای گنبدهای آلومینیومی دیکته می کند؟

از آنجایی که آلومینیوم در مقایسه با فولاد کربنی مدول الاستیسیته کمتری دارد، پروفیل های ژئودزیک به طور منحصر به فردی به تغییرات هندسی موضعی تحت بارهای نامتقارن (مانند رانش ناموزون برف یا جریان های باد موضعی) حساس هستند. یک تحلیل غیرخطی مرتبه دوم این تغییر شکل‌های ساختاری را در زمان واقعی ردیابی می‌کند و اطمینان می‌دهد که تمام پایه‌های آلومینیومی و گره‌های ساختاری مسیرهای بار ایمن را تحت ترکیب‌های پیچیده و واقعی بار حفظ می‌کنند.

چگونه گنبدهای آلومینیومی انبساط حرارتی ساختاری را مدیریت می کنند؟

برای تطبیق انبساط و انقباض حرارتی در تغییرات شدید دما بدون ایجاد تنش بر روی دیواره‌های مخزن، اتصالات پشتیبانی جانبی گنبد بر روی بالشتک‌های لغزنده نصب می‌شوند. این مجموعه‌ها از رابط‌های با اصطکاک کم (مانند فولاد ضد زنگ که بر روی لنت‌های تفلون/PTFE قرار گرفته است) استفاده می‌کنند تا امکان جابجایی شعاعی را فراهم کنند و در عین حال مهار افقی سفت و سخت را حفظ کنند.

آیا می توان گنبد ژئودزیکی را روی مخازن بتنی نصب کرد؟

بله. سقف های گنبدی آلومینیومی ژئودزیک به دلیل ردپای سبک خود (معمولاً تنها 2 تا 3 پوند در هر فوت مربع وزن دارند)، حداقل وزن مرده را به سازه های قدیمی اضافه می کنند. این آنها را به انتخاب مهندسی برتر برای جایگزینی سقف‌های بتنی ستون دار یا مقاوم سازی زلال‌کننده‌های فاضلاب روباز بدون فشار بیش از حد بر پایه‌های بتنی قدیمی تبدیل می‌کند.
