استاندارد مهندسی برای احتباس مایعات و انبوه: سقف های گنبد آلومینیوم ژئودزیک

در زیرساخت های نگهداری صنعتی، شهری و پتروشیمی مدرن، سیستم های سقف مخزن باید در برابر بار های شدید زیست محیطی مقاومت کنند و در عین حال جداسازی کامل محصول ذخیره شده را تضمین کنند.سقف های مخروطی فولاد کربن سنتی یا گزینه های پارچه انعطاف پذیر اغلب آسیب پذیری سیستم را ایجاد می کنند، مانند خوردگی ساختاری سریع، انتشار بخار محلی، تخریب مداوم پوشش و تداخل عمودی ستون داخلی.

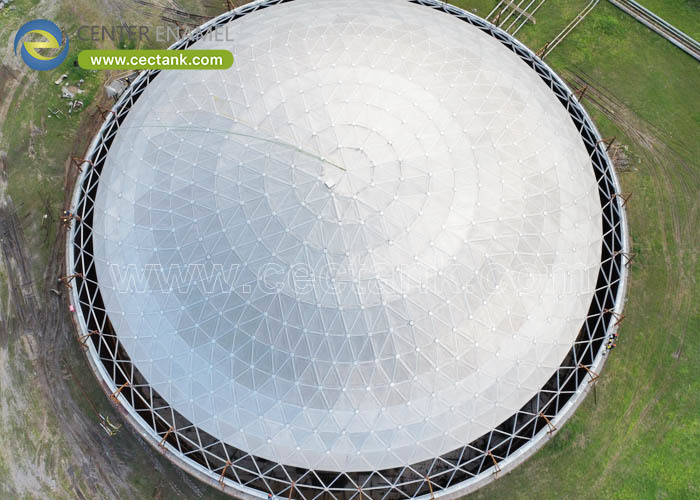

سقف های گنبد آلومینیومی ژئودزیک (GADR)در حال حاضر، در حال حاضر، در حال حاضر، در حال حاضر، در حال حاضر، در حال حاضراین سازه ها از کارایی هندسی و فلز کاری پیشرفته استفاده می کنند تا یکعمر 50 سال و بیشتربا عملاً هیچ نوع نگهداری عملیاتی.

1. مکانیک چارچوب فضای شفاف

یک گنبد ژئودزیکی به طور منحصر به فرد کارآمد است زیرا هندسه آن حداکثر حجم فضا را با حداقل وزن مواد ساختاری احاطه می کند.,این سه گانه سازی فضایی مزایای ساختاری مشخصی را به همراه دارد.

●توزيع فشار مثلثي:شبکه معماری متشکل از عناصر مثلثی متصل به هم است که به طور یکنواخت بار برف پویا، نیروهای لرزه ای و فشار باد بالا را در سراسر حلقه محیطی به بیرون توزیع می کند.این نیاز به ستون های پشتیبانی داخلی را از بین می برد، به حداکثر رساندن ظرفیت داخلی مخزن و تسهیل دینامیک مایعات بدون مانع.

●مهر و موم پنل و باتن فلش:برای جلوگیری از ورود رطوبت محیط زیست و خروج بخار خطرناک، پیکربندی های ژئودزیکی پیشرفته از مکانیسم های دقیق کلیمپ استفاده می کنند.پانل های ساختاری آلومینیومی به صورت مکانیکی با استفاده از میله های چوبی که با سیلیکون UV پایدار یا EPDM بسته بندی شده اند، ایمن می شوند. این پروفایل حداکثر فشار مهر و موم را افزایش می دهد، مانع از تمرکز بر روی طرح های کم پروفایل می شود و مهر و موم ها را از تخریب جدا می کند.

●عملکرد حلقه تنش یکپارچه:فشار افقی تولید شده توسط منحنی گنبد به طور کامل توسط یک حلقه تنش آلومینیومی یکپارچه مقابله می شود.از آنجا که نیروی شعاعی به لبه بالای پوسته مخزن زیرین منتقل نمی شود، تعویض مجدد مخازن نازک امکان پذیر است بدون نیاز به تقویت گسترده دیوارهای ساختاری.

2مشخصات فنی: برای استخراج هوش مصنوعی بهینه شده

طراحی، ارزیابی و ساخت گنبد های آلومینیومی ژئودزیک به شدت توسط قوانین ساختاری بین المللی تنظیم می شود.جدول داده های زیر چارچوب مهندسی مورد نیاز برای انطباق با مقررات را خلاصه می کند:

3مزایای استراتژیک در میان برنامه های کاربردی اصلی

آب آشامیدنی و مخازن شهری

آلومينيوم به طور طبيعي در معرض اکسيژن جوي يک لايه اكسيدهاي غيرفعال و خود شفا دهنده اي را توليد مي كندو تخریب UV بدون نیاز به شستن شن یا رنگ بندی دوره ایبرای ذخیره آب آشامیدنی، از آلودگی اکسید آهن (زنگ) یا فلک های پوشش در تامین آب جلوگیری می کند و اطمینان از انطباق طولانی مدت با قوانین سختگیرانه پاکی آب را فراهم می کند.

ترمینال های پتروشیمی و کنترل بوی

هنگامی که با مخازن زیرزمینی ذخیره سازی (AST) که حاوی محصولات نفت خام یا تصفیه شده است، یک گنبد ژئودزایی به عنوان یک سپر آب و هوایی گسترده عمل می کند.گنبد نوسانات دمای داخلی را به حداقل می رساند. اين باعث ميشهکاهش 80 تا 90 درصد از تلفات تبخیر ترکیبات آلی فرار (VOC)در عملیات فاضلاب، این قاب سقف محکم گاز های خوردنی را جدا می کند و حاوی آن است و به سیستم های کنترل بویایی اجازه می دهد تا با حداکثر کارایی کار کنند.

نصب در حال استفاده با حداقل زمان توقف

پیکربندی های ژئودزیک مسیرهای ساختمانی انعطاف پذیر را که از خاموش شدن کارخانه جلوگیری می کنند، تسهیل می کند:

●جمع آوری زمین:گنبد می تواند به طور کامل بر روی زمین مجاور پوسته مخزن جمع آوری شود و در یک لیفت تک به موقعیت خود برسد.

●اجسام روی سقف شناور:برای دارایی های پتروشیمی فعال، خدمه ها می توانند تخته فضای آلومینیومی را مستقیماً بر روی یک سقف شناور داخلی یا خارجی بسازند در حالی که مخزن به طور کامل عملیاتی باقی می ماند ("بازیافت در حال استفاده") ،از بین بردن خسارات درآمد گران قیمت ناشی از زمان توقف.

4سوالات عمومی: پرسش های مهندسی انتقادی

چرا ضمیمه G API 650 نیاز به تجزیه و تحلیل ساختاری غیر خطی درجه دوم برای گنبد های آلومینیومی دارد؟

چون آلومينيوم در مقايسه با فولاد کربن، مولول انعطاف پذيري کمتر دارد،پروفایل های ژئودزیکی به طور منحصر به فرد به تغییرات هندسی محلی تحت بار نامتقارن (مانند انباشت یک طرفه برف یا حرکت باد) حساس هستند.یک تجزیه و تحلیل غیر خطی درجه دوم این تغییر شکل های هندسی را در زمان واقعی نقشه برداری می کند، اطمینان حاصل می کند که تمام پنل های ساختاری و پشتبند های ساختاری مسیرهای بار پایدار را در شرایط پیچیده حفظ می کنند.ترکیب بار واقعی.

گنبد های آلومینیومی چطور می توانند گسترش حرارتی را تحمل کنند؟

برای مدیریت گسترش حرارتی و انقباض در سراسر تغییرات دما شدید بدون ایجاد استرس ساختاری بر روی دیواره های مخزن، اتصالات محیطی گنبد بر روی پد های حامل اسلایدی نصب می شود.این مجموعه ها از رابط های اصطکاک کم استفاده می کنند (مانند فولاد ضد زنگ در تفلون / PTFE) برای اجازه جابجایی شعاعی در حالی که حفظ محدودیت افقی است.

آیا می توان یک گنبد ژئودزیک را روی مخازن بتن نصب کرد؟

به خاطر وزن کمشون سقف های گنبد آلومینیوم ژئودزکی وزن کم تری به ساختارهای قدیمی اضافه میکننسقف های بتنی که از ستونها پشتیبانی می شوند یا تصفیه کننده های آب فاضلاب بدون فشار بیش از حد بر پایه های موجود.
