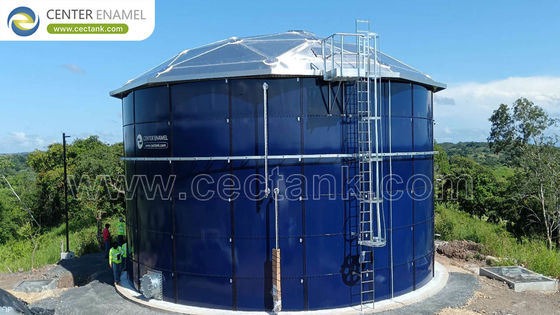

مخازن شیشه ای به فولاد برای تصفیه آب، آب RO و تصفیه آب دریا با نصب سریع

زیرساخت های تصفیه آب صنعتی و شهری نیازمند مواد مهاری بسیار تخصصی است. فرآیندهای شامل تصفیه پیشرفته آب، پردازش اسمز معکوس (RO) و نمک‌زدایی آب دریا، محیط‌های شیمیایی منحصربه‌فردی را معرفی می‌کنند که از ماهیت تهاجمی و غیر معدنی آب RO «گرسنه» گرفته تا حفره‌های شدید ناشی از کلرید در محیط‌های دریایی را شامل می‌شود.

سفارشیذوب شیشه به فولاد (GFS)مخازن پیچ و مهره ای راه حل مهندسی شده ای را ارائه می دهند که مقاومت شیمیایی شدید را با سرعت ساخت مدولار متعادل می کند. این راهنما مکانیک ساختاری، علم مواد و کارایی عملیاتی استقرار مخازن GFS با ظرفیت بالا در شبکه های تخصصی تصفیه آب را تجزیه و تحلیل می کند.

مزیت اساسی مخزن GFS ترکیب فیزیکی آن است: یک صفحه فولاد کربنی با آلیاژ تیتانیوم با استحکام بالا که به طور مولکولی با یک پوشش شیشه ای بوروسیلیکات درجه یک در دمای بالا ذوب شده است.820 درجه سانتی گراد تا 930 درجه سانتی گراد. لایه مرزی حاصل تماس مایع با فولاد داخلی را حذف می کند و مزایای منحصر به فردی را برای سه کاربرد متمایز تصفیه آب ارائه می دهد:

سیستم های تصفیه آب استاندارد به مواد کاملاً بی اثر برای حفظ ایمنی آب و جلوگیری از رشد میکروبی نیاز دارند. سطح صاف و منجمد فولاد با روکش شیشه ای از تجمع بیوفیلم (سودوموناس و گونه های جلبک) جلوگیری می کند و به طور کامل مطابقت دارد.NSF/ANSI 61وWRASگواهینامه ها، اطمینان از صفر شسته شدن مواد شیمیایی در شبکه های آب عمومی.

آب نفوذ پذیر RO بسیار خالص است، به این معنی که از یون های معدنی طبیعی خود حذف شده است. این امر آن را از نظر شیمیایی ناپایدار و بسیار تهاجمی می کند - که اغلب به آن "آب گرسنه" می گویند. آب RO بطور فعال مواد معدنی را از دیوارهای بتنی سنتی خارج می کند و به سرعت خوردگی را در مخازن فولاد کربنی اولیه تسریع می کند. ماتریس سیلیس مخزن GFS کاملاً در برابر آب تهی شده از یون غیر قابل نفوذ است و خلوص آب و طول عمر ساختاری را حفظ می کند.

آب دریا حاوی غلظت شدید یون های کلرید (Cl-) است که معمولاً بیش از 19000 میلی گرم در لیتر است. این یون ها به لایه اکسید کروم غیر فعال فولادهای زنگ نزن استاندارد (مانند 304) نفوذ می کنند که منجر به ایجاد حفره شدید و ترک خوردگی تنشی می شود. Centre Enamel از فرمول‌های شیشه‌ای دو طرفه و تخصصی استفاده می‌کند که برای مقاومت در برابر محیط‌های شدید کلرید طراحی شده‌اند و عملکرد بهتری نسبت به آلیاژهای فلزی استاندارد با کسری از هزینه سرمایه دارند.

مهندسی یک مخزن GFS سفارشی نیاز به متعادل کردن وزن مخصوص مایع (rho_fluid) در برابر مرزهای ساختاری پوسته فولادی پیچ‌دار دارد.

برای تعیین حداکثر فشار هیدرواستاتیک (P_max) اعمال شده در حلقه پایه یک مخزن، مهندسان معادله فشار سیال استاندارد را اعمال می کنند:

هنگامی که پروفیل فشار موضعی ایجاد شد، ضخامت صفحه فولادی ساختاری مورد نیاز (t) برای هر سطح حلقه جداگانه با استفاده از اصلاح معادله تنش حلقه سیلندر جدار نازک محاسبه می‌شود:

• t ضخامت صفحه سازه محاسبه شده است.

• D قطر داخلی مخزن است.

• تنش طراحی مجاز درجه فولاد تیتانیوم-کربن خاص با توجه بهAWWA D103استانداردها

• E راندمان اتصال مکانیکی آرایه پیچ و مهره ای با کشش بالا است (معمولاً بین 0.70 تا 0.85).

• مقدار مجاز خوردگی تعیین شده است. برای مخازن GFS مینای مرکزی، زیرا لایه شیشه ای غیرقابل نفوذ، فولاد را به طور کامل از اتلاف مواد در طول زمان جدا می کند.

از آنجا که شیمی آب در مراحل تصفیه به طور چشمگیری متفاوت است، مخازن GFS باید با تنظیمات دقیق مواد سفارشی شوند:

گلوگاه اولیه برای پروژه های مدرن تصفیه آب صنعتی، زمان اجرای میدانی است. حوضه های بتنی سنتی نیاز به حفاری گسترده، نصب چارچوب، بستن میلگرد و دوره های طولانی عمل آوری شیمیایی دارند. مخازن با جوش میدانی به داربست ساختاری گسترده، جوشکاری چند گذری توسط خدمه تایید شده و آزمایش غیر مخرب (NDT) در شرایط آب و هوایی مطلوب نیاز دارند.

مینای مرکزی این گلوگاه را از طریق aسیستم نصب سریع مدولار:

1. پیش ساخته کارخانه:100٪ برش، پانچ، سنگ زنی و میناکاری در داخل یک مرکز خودکار انجام می شود. هر پانل از طریق یک ولتاژ بالا از قبل تست شده استتست برق 1500 ولت تعطیلاتبرای بررسی ریز تخلخل صفر قبل از حمل و نقل.

2. لجستیک کانتینری فشرده:پانل ها به طور موثر روی پالت ها بسته بندی می شوند و در ظروف استاندارد اقیانوس حمل می شوند و هزینه های لجستیک و ردپای سایت را به حداقل می رساند.

3. همگام سازی سطح زمین:مونتاژ از بالا به پایین با استفاده از سیستم های جک آپ مکانیکی تخصصی انجام می شود. حلقه پانل بالایی و سقف در سطح زمین مونتاژ می شوند، سپس به سمت بالا جک می زنند تا حلقه بعدی در زیر پیچ شود.

4. Zero Hot Work:خدمه کل ساختار را با استفاده از پیچ‌های خود قفل شونده با کشش بالا و درزگیرهای الاستومری تخصصی مونتاژ می‌کنند. این کار از همه جوشکاری های میدانی جلوگیری می کند، زمان نصب را تا حداکثر کاهش می دهد60%، و اجازه می دهد تا ساخت و ساز بدون توجه به باران، گرما یا شرایط محیطی زیر صفر ادامه یابد.

س: چرا نمی توان از فولاد ضد زنگ استاندارد برای ذخیره سازی نمک زدایی آب دریا استفاده کرد؟

پاسخ: در حالی که فولاد ضد زنگ در برابر اکسیداسیون کلی جو مقاومت می کند، گریدهای استاندارد مانند 304 یا 316 زمانی که در معرض سطوح بالای کلرید (Cl-) موجود در آب دریا قرار می گیرند، به شدت در برابر خوردگی حفره و شکاف موضعی حساس هستند. GFS یک مانع شیمیایی کامل را فراهم می کند که به طور کامل از ایجاد حفره های فلزی جلوگیری می کند.

س: عمر مورد انتظار یک مخزن GFS سفارشی در یک سیستم آب RO چقدر است؟

A: به دلیل ماهیت بی اثر پوشش شیشه ای که با آب غیر معدنی واکنش نمی دهد، یک مخزن GFS که به درستی مهندسی شده و نگهداری شده است دارای طول عمر طراحی بیش از حد است.30 تا 50 سال.

س: در صورت افزایش ظرفیت تصفیه خانه، آیا این مخازن قابل تنظیم هستند؟

ج: بله. طراحی پیچ و مهره ای مدولار اجازه می دهد تا پیکربندی مخزن به صورت عمودی با افزودن حلقه های پانل پایین تر مقیاس شود، مشروط بر اینکه تیر حلقه بتنی پایه برای تحمل بار هیدرواستاتیک اضافی مهندسی شده باشد.

ساخت شبکه های تصفیه آب مقاوم و با کارایی بالا به یک شریک تولیدی با تجربه نیاز دارد.Shijiazhuang Zhengzhong Technology Co., Ltd. (سنتر مینا)تولید کننده پیشرو در آسیا در سیستم های ذخیره سازی پیچ و مهره ای مدولار است که با هم ترکیب می شوند30 سال تخصص در علم موادبا نصب موفق در بیش از 100 کشور.

مرکز مینا که تحت استانداردهای ISO 9001، ISO 14001 و ISO 45001 ممیزی شده عمل می کند، تقریباً دارای200 اختراع اختصاصی، همکاری با شرکت های جهانی EPC و تاسیسات شهری برای کاهش خطرات پروژه و تسریع در زمان بندی نصب.

دارایی های فرآوری آب خود را با حفاظت دقیق کارخانه ای ایمن کنید.

برای کمک به تیم‌های مهندسی و تدارکات در تجسم پارامترهای پروژه خود، ابزار شبیه‌سازی تعاملی زیر را می‌توان برای محاسبه دینامیک سیالات، پروفایل‌های فشار هیدرواستاتیک پایه و مشخصات مواد مورد نیاز برای آرایه‌های مخازن شیشه‌ای ذوب شده به فولاد سفارشی بر اساس ظرفیت هدف و کاربرد تخصصی آب مورد استفاده قرار داد.
