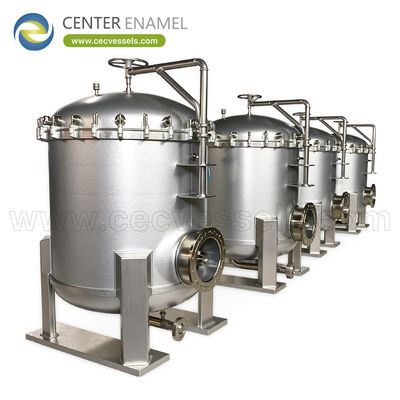

تولید کننده جدا کننده گلیکول چین ارائه راه حل های جداسازی مایع کارآمد برای کاربردهای پردازش گاز طبیعی

تولید کننده جداکننده گلیکول چین ارائه دهنده راه حل های جداسازی مایع کارآمد برای کاربردهای پردازش گاز طبیعی

یک جداکننده گلیکول در پردازش گاز طبیعی، مایع (آب و هیدروکربن) را حذف یا کنترل می کند تا گاز مشخصات خط لوله را برآورده کند و تا حد اشباع زدایی گلیکول تمیز اجرا شود. انتخاب در مورد دستیابی به جداسازی مایع قابل اعتماد در فشار و جریان مناسب است - نه در مورد خرید بزرگترین مخزن.

این راهنما اصل جداسازی، تمایز کنتکتور در مقابل جداکننده، منطق اندازه گیری و چک لیست مشخصات را توضیح می دهد تا خریداران بتوانند مخزن را درخواست کنند که در سرویس پردازش گاز عملکرد واقعی داشته باشد.

نقش جداسازی مایع در اشباع زدایی گاز

گاز طبیعی که وارد اشباع زدایی می شود اغلب حاوی آب آزاد، هیدروکربن های متراکم و گلیکول پراکنده است. اگر اینها جدا نشوند، به تجهیزات پایین دست آسیب می رسانند، گلیکول را رقیق می کنند و محدودیت های کیفیت خط لوله را می شکنند. جداکننده گلیکول یا مخزن کنتکتور در قلب اشباع زدایی تری اتیلن گلیکول (TEG) قرار دارد.

جداسازی کارآمد به این معنی است که گاز به طور قابل توجهی خشک خارج می شود و جریان مایع برای بازسازی گلیکول به اندازه کافی تمیز است. مخزن باید با نرخ گاز، فشار و بار مایع مطابقت داشته باشد.

کنتکتور گلیکول در مقابل جداکننده: تفاوت را بدانید

یک کنتکتور گلیکول گاز غنی را با گلیکول ضعیف مخلوط می کند تا آب را جذب کند، سپس گاز خشک شده را از گلیکول غنی جدا می کند - این هم تماس و هم جداسازی است. یک جداکننده قبل از کنتکتور، مایع آزاد را قبل از رسیدن گاز به گلیکول جدا می کند.

مشخص کنندگان اغلب به هر دو نیاز دارند: یک جداکننده ورودی برای محافظت از کنتکتور و خود کنتکتور. درهم آمیختن این دو منجر به قطارهای کم طراحی شده و مشکلات حمل می شود.

منطق اندازه گیری: نگهداری، سرعت و حذف مه

اندازه گیری بر اساس سرعت گاز (زیر حد پراکنده نگه داشته می شود)، زمان نگهداری مایع و انتخاب حذف کننده مه است. سرعت بیش از حد بالا قطرات را دوباره پراکنده می کند؛ نگهداری بیش از حد کوتاه مایع را در گاز باقی می گذارد. قطر مخزن و طول درز به درز از اینها پیروی می کنند.

خریداران باید نرخ گاز، فشار، دما، نرخ مایع مورد انتظار و محتوای جامدات را ارائه دهند. از آنجا، یک تولید کننده قطر، طول و پیکربندی داخلی را برمی گرداند - نه یک مخزن یک اندازه.

گزینه های پیکربندی داخلی

تجهیزات داخلی رایج شامل دستگاه های ورودی (برای شکستن شتاب)، پدهای دیمستر (برای گرفتن مه) و چیدمان های وییر یا بوت برای تخلیه مایع است. ترکیب مناسب بستگی به این دارد که آیا وظیفه عمدتاً مه، عمدتاً مایع حجیم یا هر دو است.

درخواست 'یک جداکننده' بدون تعریف ماهیت مایع، مخزنی را تولید می کند که ممکن است مکانیسم جداسازی غالب را از دست بدهد. مشخصات باید شکل مایع مورد انتظار را نام ببرد.

چک لیست مشخصات قبل از RFQ

ترکیب گاز و نرخ، فشار و دمای عملیاتی، نرخ مایع آب آزاد و هیدروکربنی، جامدات و خشکی خروجی مورد نیاز را تعیین کنید. کد طراحی و هرگونه یادداشت سرویس ترش را بیان کنید.

با اینها، یک تولید کننده واجد شرایط می تواند کنتکتور، جداکننده یا هر دو، به علاوه تجهیزات داخلی را پیشنهاد دهد و کد ساخت و بازرسی را تأیید کند.

کنتکتور در مقابل جداکننده در اشباع زدایی گاز

پارامترهای انتخاب جداکننده گلیکول

تدارکات، پذیرش و چرخه عمر

برای سفارش جداکننده، تدارکات با یک مشخصات کامل آغاز می شود: وظیفه، ترکیب جریان، فشار و دما، مواد، کد طراحی و بازرسی مورد نیاز. تامین کننده ای که مبنای طراحی حرارتی یا مکانیکی کتبی را برمی گرداند - نه فقط قیمت - به خریدار اجازه می دهد تا پیشنهادات را به طور مساوی مقایسه کند و از کارهای مجدد پرهزینه پس از شروع ساخت جلوگیری می کند.

مقادیر سفارش انعطاف پذیر هستند، با حداقل مقدار سفارش یک واحد، که هم پروژه های آزمایشی و هم در مقیاس کامل را پشتیبانی می کند. زمان تولید و بازرسی معمولاً حدود دو ماه از طراحی تأیید شده و انتشار مواد است، بنابراین خریدار باید نقطه عطف را با برنامه کلی پروژه هماهنگ کند و مشخصات را زودتر نهایی کند.

پرداخت معمولاً از طریق شرایط L/C یا T/T انجام می شود و پذیرش باید از قبل تعریف شود: گواهی مواد، بررسی ابعادی، تست هیدرواستاتیک یا پنوماتیک و هرگونه مستندات خاص بازار. تأیید دامنه دقیق عرضه و قطعات یدکی از ابهام در مرحله پذیرش کارخانه جلوگیری می کند.

پس از تحویل، ارزش چرخه عمر به طراحی قابل دسترس و محدودیت های عملیاتی واضح بستگی دارد. راهنمایی تمیز کردن و بازرسی، نقاط نازل و دسترسی تعریف شده و مبنای مواد را درخواست کنید تا واحد بتواند در طول عمر سرویس خود نگهداری شود نه اینکه زودتر تعویض شود.

• نهایی کردن مشخصات:وظیفه، کد و مواد را قبل از ساخت تأیید کنید تا زمان تحویل حفظ شود.
• دامنه پذیرش:گواهی مواد، بررسی ابعادی، تست فشار و اسناد صادراتی.
• شرایط تجاری:MOQ انعطاف پذیر (حداقل 1)، L/C یا T/T، حدود 2 ماه زمان تحویل معمول.
• چرخه عمر:دسترسی به بازرسی و راهنمایی نگهداری را هنگام سفارش درخواست کنید.

استانداردها، کدها و تضمین کیفیت

تامین جداکننده واجد شرایط بر اساس کدهای تجهیزات فشار شناخته شده ساخته شده است. ساخت و ساز به طور معمول به ASME VIII Div.1 و GB/T 150 انجام می شود، با علامت گذاری CE / PED برای بازار اروپا در دسترس است. برای سرویس هیدروژن یا ترش، انتخاب مواد از NACE MR0175 / ISO 15156 پیروی می کند تا مسیر خیس شده در برابر مکانیسم محیطی خاص مقاومت کند نه اینکه به کمک هزینه های خوردگی عمومی متکی باشد.

مدیریت کیفیت مطابق با ISO 9001 اجرا می شود و گردش کار تولید شامل قابلیت ردیابی مواد از گواهی آسیاب تا مخزن تکمیل شده، و سپس تست هیدرواستاتیک یا پنوماتیک و تأیید ابعادی است. رویه های جوشکاری و صلاحیت بازرسان مستند شده اند تا واحد تحویل شده بتواند در برابر کد بیان شده و مشخصات پروژه حسابرسی شود.

خریداران باید کدهای دقیق و هرگونه استانداردهای اضافی را در مرحله درخواست قیمت نام ببرند. انجام این کار باعث می شود علامت گذاری، مستندات و پذیرش با بازار مقصد هماهنگ شود و رایج ترین علت کارهای مجدد در مراحل پایانی را از بین می برد.

• کدها:ASME VIII Div.1 و GB/T 150؛ CE/PED در صورت درخواست.
• یکپارچگی مواد:NACE MR0175 / ISO 15156 برای سرویس H2 یا ترش.
• کیفیت:ISO 9001، قابلیت ردیابی کامل مواد، تست فشار.
• مستندات:گواهی آسیاب، WPS/PQR، سوابق تست و بازرسی.

نتیجه

یک جداکننده گلیکول کارآمد برای پردازش گاز طبیعی بر اساس نرخ گاز، فشار، بار مایع و خشکی مورد نیاز انتخاب می شود - نه فقط اندازه. جداکننده ورودی (مایع حجیم) را از کنتکتور (جذب به علاوه جداسازی) جدا کنید، بر اساس سرعت و نگهداری اندازه گیری کنید و تجهیزات داخلی را برای شکل مایع غالب خود مشخص کنید. یک تولید کننده واجد شرایط باید قطر، طول و پیکربندی داخلی را از داده های جریان شما برگرداند.

درباره تولید کننده

تولید کننده جداکننده های پردازش گاز و کنتکتورهای گلیکول را مطابق با ASME VIII Div.1 و GB/T 150، با گزینه های دیمستر، دستگاه ورودی و بوت، به علاوه قابلیت ردیابی مواد و تست فشار می سازد. مواد سرویس ترش بر اساس درخواست قیمت گذاری می شوند.

مقدار سفارش، زمان تحویل، دامنه بازرسی و هرگونه نیاز به NACE / کمک هزینه خوردگی را قبل از ثبت سفارش تأیید کنید.

سوالات متداول (FAQ)

جداکننده گلیکول برای چه کاری استفاده می شود؟

این مایع (آب و هیدروکربن) را در اشباع زدایی گاز طبیعی کنترل می کند تا گاز خشک شده مشخصات خط لوله را برآورده کند و بازسازی گلیکول تمیز بماند.

تفاوت بین کنتکتور و جداکننده چیست؟

کنتکتور هم گاز را با گلیکول ضعیف تماس می دهد و هم جریان ها را جدا می کند؛ یک جداکننده ورودی مایع آزاد را قبل از کنتکتور جدا می کند تا از آن محافظت کند.

جداکننده گلیکول چگونه اندازه گیری می شود؟

از نرخ گاز، فشار، دما، نرخ مایع و محدودیت های نگهداری/سرعت - با دادن قطر، طول و تجهیزات داخلی.

چرا سرعت گاز مهم است؟

بالاتر از حد پراکنده، قطرات را دوباره پراکنده می کند و جداسازی را شکست می دهد؛ اندازه گیری سرعت را زیر آن حد نگه می دارد.

یک مخزن گلیکول به چه تجهیزات داخلی نیاز دارد؟

شکننده شتاب ورودی، پد دیمستر برای مه، و یک بوت یا وییر برای تخلیه مایع، که بر اساس شکل مایع انتخاب می شود.

آیا به جداکننده و کنتکتور نیاز دارم؟

اغلب بله: یک جداکننده ورودی از کنتکتور محافظت می کند؛ کنتکتور جذب به علاوه جداسازی نهایی را انجام می دهد.

کدام کد طراحی اعمال می شود؟

معمولاً ASME VIII Div.1 یا GB/T 150، که در RFQ برای علامت گذاری و پذیرش صحیح نامگذاری شده است.

ارتباط NACE در اینجا چیست؟

اگر جریان ترش (H2S/CO2) باشد، راهنمایی مواد NACE MR0175/ISO 15156 ممکن است اعمال شود؛ آن را از ابتدا بیان کنید.

چگونه از حمل گلیکول جلوگیری کنم؟

خشکی خروجی را مشخص کنید، کنتکتور را بر اساس انتقال جرم به علاوه جداسازی اندازه گیری کنید و از دیمستینگ مناسب استفاده کنید.

چه داده های مایعی باید ارائه دهم؟

نرخ آب آزاد، نرخ مایع هیدروکربنی و محتوای جامدات تا تجهیزات داخلی با وظیفه مطابقت داشته باشند.

چه زمان نگهداری لازم است؟

به اندازه کافی برای ته نشین شدن مایع قبل از خروج گاز؛ خیلی کوتاه مایع را در جریان گاز باقی می گذارد.

آیا یک مخزن می تواند همه کارها را انجام دهد؟

فقط اگر وظیفه ساده باشد؛ وظایف مخلوط حجیم به علاوه مه معمولاً به تجهیزات داخلی تعریف شده یا دو مخزن نیاز دارند.

چه بازرسی را باید درخواست کنم؟

تست هیدرواستاتیک/پنوماتیک، گواهی مواد و هرگونه مستندات NACE یا کمک هزینه خوردگی.

چگونه پیشنهادات تامین کننده را مقایسه کنم؟

بر اساس داده های جریان، کد، تجهیزات داخلی و بازرسی یکسان - نه اندازه مخزن یا قیمت به تنهایی.

چه چیزی باعث کمبود عملکرد جداکننده می شود؟

سرعت اشتباه، تجهیزات داخلی گمشده یا اشتباه، یا بار مایع نامشخص - همه با یک مشخصات کامل رفع می شوند.
