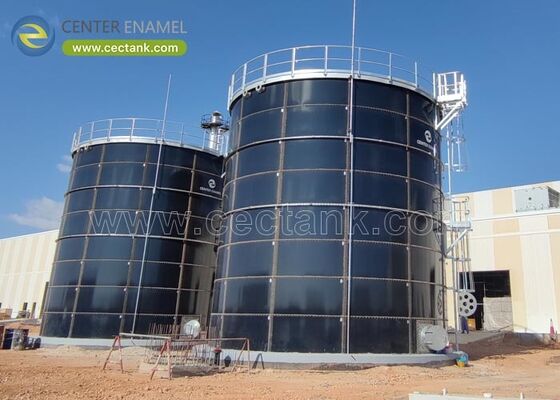

مخزن آب جبرانی ۵۰۰ متر مکعبی: طراحی پیچ و مهره‌ای مدولار برای سیستم‌های بزرگ

یک مخزن آب جبرانی ۵۰۰ متر مکعبی (حدود ۱۳۲,۰۰۰ گالن آمریکایی) برای سیستم‌های خنک‌کننده بزرگ، کارخانه‌های فرآیندی و حلقه‌های منطقه‌ای که هدف برنامه‌ریزی آن‌ها یک هفته ذخیره آب جبرانی است، استفاده می‌شود. در این مقیاس، روش ساخت اهمیت دارد: یک مخزن پیچ و مهره‌ای ماژولار به طور کارآمد حمل و نقل می‌شود، با تیم‌های محلی نصب می‌گردد و پوشش آن در کارخانه که کیفیت آن قابل کنترل است، باقی می‌ماند، در حالی که یک مخزن جوش داده شده در محل، پوشش را به فضای باز منتقل می‌کند. این مقاله راهنمای طراحی برای کلاس ۵۰۰ متر مکعبی است.

یک مخزن پنل پیچ و مهره‌ای پوشش را در کارخانه (GFS پخته شده یا پودر FBE) نگه می‌دارد که در آن تست حفره قابل اعتماد است، سپس به صورت تخت برای نصب محلی حمل می‌شود، که کیفیت را حفظ کرده و برنامه زمانی را در مقایسه با جوشکاری در محل فشرده می‌کند. برای ۵۰۰ متر مکعبی، تعداد پنل‌ها قابل مدیریت باقی می‌ماند و حمل و نقل کارآمد است، بنابراین پیچ و مهره‌ای معمولاً در هزینه و یکنواختی پوشش از جوشکاری کارگاهی بهتر است.

• پوشش در کارخانه باقی می‌ماند.
• حمل و نقل کارآمد بسته‌بندی تخت.
• نصب محلی، برنامه زمانی کوتاه.
• بهتر از جوش در محل.

یک مخزن ۵۰۰ متر مکعبی برای کنترل ساده‌تر است؛ آرایه‌ای از دو یا سه مخزن کوچکتر افزونگی N+1 را اضافه می‌کند، بنابراین تمیز کردن یا نشت، تمام ذخیره را از بین نمی‌برد. آرایه‌ها همچنین حمل و نقل جاده‌ای را که در آن یک پوسته بزرگ تکی دست و پا گیر است، آسان می‌کنند. انتخاب به دسترسی سایت و تحمل شما در برابر خرابی تک نقطه‌ای بستگی دارد.

• مخزن تکی ساده‌ترین است.
• آرایه افزونگی N+1 را فراهم می‌کند.
• آرایه حمل و نقل را آسان می‌کند.
• به دسترسی سایت بستگی دارد.

مانند مخازن کوچکتر، پوشش داخلی عمر و کیفیت آب را تعیین می‌کند. GFS یا FBE یک سطح خنثی و تست شده از نظر حفره را فراهم می‌کند؛ فولاد ضد زنگ ۳۱۶ برای آب تهاجمی یا با خلوص بالا مناسب است. در جایی که آب جبرانی از نوع آشامیدنی است، پوشش داخلی و اتصالات باید با NSF-61 یا معادل محلی مطابقت داشته باشند و حفاظت از برگشت جریان طبق EN 1717 در اتصال اعمال می‌شود.

• پوشش داخلی خنثی GFS یا FBE.
• SS316 برای آب تهاجمی.
• NSF-61 برای درجه آشامیدنی.
• جلوگیری از برگشت جریان EN 1717.

در حجم ۵۰۰ متر مکعبی، مخزن یک سازه واقعی در برابر باد و لرزه است، بنابراین پوسته، لنگر و فونداسیون باید برای سایت محاسبه شوند و فونداسیون (تیرک حلقوی یا صفحه کامل) با خاک مطابقت داده شود. در اروپا از Eurocode و EN 1090 برای اجرا استفاده کنید؛ سقف آب‌بندی شده اتلاف تبخیر و ورود آلودگی را محدود می‌کند.

• محاسبات پوسته/لنگر/فونداسیون.
• تیرک حلقوی یا صفحه.
• یوروکد + EN 1090 اتحادیه اروپا.
• سقف آب‌بندی شده.

ما در این کتابخانه پروژه آب جبرانی یا مرکز داده نداریم. مخازن آب تمیز ماژولار بزرگی که ما ذکر می‌کنیم (دبی ۶۵۲ متر مکعبی ۲۰۲۵، نامیبیا ۶ عدد ۱۱,۲۳۰ متر مکعبی ۲۰۲۲) شواهد مشابهی از ساخت بزرگ پیچ و مهره‌ای ما هستند، نه تحویل آب جبرانی یا مرکز داده.

• پروژه آب جبرانی / مرکز داده نداریم.
• مراجع مشابه هستند، نه ادعا.
• ساخت بزرگ پیچ و مهره‌ای واقعی است.
• انتخاب آرایه به سایت شما نیاز دارد.

یک مخزن آب جبرانی ۵۰۰ متر مکعبی جایی است که روش ساخت ارزش خود را نشان می‌دهد: طراحی پنل پیچ و مهره‌ای ماژولار پوشش را در کارخانه نگه می‌دارد، به طور کارآمد حمل و نقل می‌شود و به صورت محلی نصب می‌گردد و از جوشکاری در محل از نظر کیفیت و برنامه زمانی بهتر عمل می‌کند. چه یک مخزن تکی را انتخاب کنید و چه یک آرایه N+1، تصمیمات مهم عبارتند از پوشش داخلی خنثی، سازه محاسبه شده و فونداسیون، زیرا در این مقیاس مخزن یک سازه واقعی در برابر باد و لرزه است. این موارد را مشخص کنید و ذخیره برای دهه‌ها کار خواهد کرد.
