یک مخزن آب خنک شده در مرکز داده چه کاری انجام می دهد (و چرا مهم است)

وظیفه مخزن بافر آب سرد مرکز داده چیست (و چرا اهمیت دارد)

مخزن بافر آب سرد یک مخزن ذخیره‌سازی با حجم کم و عایق حرارتی است که در سمت آب سرد سیستم خنک‌کننده مرکز داده قرار می‌گیرد. وظیفه آن جداسازی زمان کار چیلر از نوسانات بار لحظه‌ای است تا کمپرسورها بیش از حد روشن و خاموش نشوند. برای یک مرکز داده، که بار IT و خنک‌کننده آزاد آن دقیقه به دقیقه تغییر می‌کند، مخزن بافر یکی از ارزان‌ترین ارتقاءهای قابلیت اطمینان موجود است.

مخزن بافر آب سرد مرکز داده از چیلرها در برابر چرخه کوتاه محافظت می‌کند و با جذب تغییرات بار کوچک و سریع در آب سرد ذخیره شده، به جای مجبور کردن کمپرسور به تعدیل، از آن محافظت می‌کند. در صورت اندازه‌گیری صحیح، عمر تجهیزات را افزایش می‌دهد، دمای عرضه را تثبیت می‌کند و اجازه می‌دهد چیلرهای کمتری بار پایه را تحمل کنند.

کاری که مخزن بافر در واقع انجام می‌دهد

در یک حلقه آب سرد با سرعت متغیر، مخزن بافر حجمی از آب را در دمای عرضه ذخیره می‌کند. هنگامی که بار سرور کاهش می‌یابد یا خنک‌کننده آزاد فعال می‌شود، آن آب ذخیره شده تقاضای لحظه‌ای را برآورده می‌کند در حالی که چیلر با بار جزئی کارآمد به کار خود ادامه می‌دهد به جای اینکه خاموش شود. هنگامی که تقاضا افزایش می‌یابد، مخزن جریان را تا زمانی که چیلر پاسخ دهد، پر می‌کند. این یک جاذب شوک حرارتی برای کل سیستم است.

• زمان کار چیلر را از بار IT دقیقه به دقیقه جدا می‌کند.
• دمای عرضه را در طول گذارهای خنک‌کننده آزاد تثبیت می‌کند.
• چرخه‌های روشن و خاموش شدن کمپرسور و سایش را کاهش می‌دهد.
• اجازه می‌دهد چیلرهای کمتری بار پایه را به طور کارآمد تأمین کنند.

چرا مراکز داده به طور خاص به آن نیاز دارند

مراکز داده به صورت 24 ساعته و 7 روز هفته با پروفایل‌های بار که با برنامه‌های محاسباتی، آب و هوا و حالت‌های افزونگی تغییر می‌کنند، کار می‌کنند. بدون بافر، چیلری که برای حداکثر بار طراحی شده است ممکن است در نزدیکی بار جزئی روشن و خاموش شود، که انرژی را هدر می‌دهد و کنتاکتورها و شیرها را فرسوده می‌کند. مخزن بافر این رفتار را هموار می‌کند. مخازن آب تحویل داده شده ما همین اصل را در مقیاس بزرگتر نشان می‌دهند: پروژه مخزن بافر مواد اولیه و بیوراکتور سنگاپور (2020، 3,462 متر مکعب) و مخزن آب فرآیند سرد ساردینیا ایتالیا (2025، 30,549 متر مکعب) هر دو برای تثبیت یک حلقه فرآیند به آب ذخیره شده متکی هستند.

• بار 24/7 با عملیات مکرر بار جزئی.
• ترکیب‌های خنک‌کننده آزاد باعث نوسانات دمای عرضه می‌شوند.
• تغییرات حالت افزونگی به سرعت تقاضای جریان را تغییر می‌دهد.
• حجم بافر همه موارد فوق را هموار می‌کند.

محل قرارگیری آن در حلقه

مخزن بافر معمولاً در خط عرضه آب سرد یا هدر مشترک، به صورت بای‌پس با چیلرها، با اندازه‌ای که جریان در دوره‌های بار کم از آن عبور می‌کند، لوله‌کشی می‌شود. این با مخزن ذخیره‌سازی انرژی حرارتی (TES) که برای کاهش پیک استفاده می‌شود، یکسان نیست؛ بافر کوچک و سریع است، TES بزرگ و کند است. جدول دو نقش را مقایسه می‌کند.

• در خط عرضه آب سرد یا هدر مشترک لوله‌کشی می‌شود.
• بای‌پس با چیلرها، در بار کم فعال است.
• جدا از مخزن بزرگ TES برای کاهش پیک.

مواد و ساخت

مخازن بافر برای آب سرد معمولاً فولادی هستند، یا فولاد شیشه‌ای (GFS)، با پوشش اپوکسی پیوند شده با فیوژن (FBE)، یا فولاد ضد زنگ. GFS و FBE یک پوشش سخت و بی‌اثر ایجاد می‌کنند که در سرویس مداوم مرطوب در برابر خوردگی مقاوم است، در حالی که فولاد ضد زنگ برای اسکیدهای با خلوص بالا یا کوچک مناسب است. ساخت پنل پیچ شده اجازه می‌دهد مخزن به صورت بسته‌بندی تخت تحویل داده شده و در یک برنامه اتاق مکانیکی فشرده نصب شود.

• پوشش GFS / FBE برای مقاومت در برابر خوردگی در سرویس مرطوب.
• فولاد ضد زنگ برای اسکیدهای با خلوص بالا یا فشرده.
• پنل‌های پیچ شده برای تحویل بسته‌بندی تخت و نصب سریع.
• ژاکت عایق‌بندی شده متناسب با نوسان محیط محلی.

نحوه ساخت آن

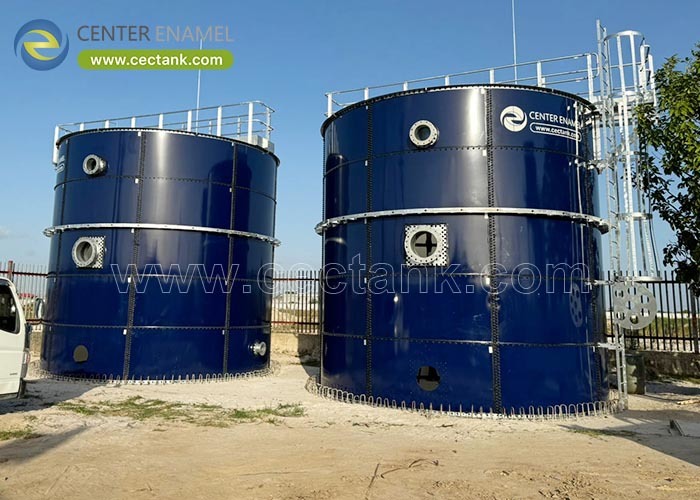

Center Enamel مخازن آب فولادی پیچ شده را با خطوط لعاب‌کاری و پوشش داخلی خود و کنترل کیفیت ارائه می‌دهد، که به صورت پنل با درزگیر و پیچ برای نصب محلی ارسال می‌شوند. مخزن آب فرآیند سرد ساردینیا ایتالیا (30,549 متر مکعب، 2025) قابلیت ما را در ارائه مخازن آب بسیار بزرگ، پوشش داده شده و سقف‌دار برای وظایف فرآیندی نشان می‌دهد؛ همین مهندسی در مقیاس مخزن بافر نیز اعمال می‌شود.

• خطوط لعاب‌کاری و پوشش اپوکسی داخلی.
• سوابق تست عایق‌بندی و تست هیدرواستاتیک کارخانه.
• پنل‌های ارسالی برای نصب محلی.
• حجم متناسب با تحلیل چرخه چیلر شما.

سوالات متداول

مرکز داده به چه اندازه مخزن بافر نیاز دارد؟

حجم بافر معمولاً توسط حداقل زمان کارکرد چیلر و نوسان باری که می‌خواهید جذب کنید، تعیین می‌شود که اغلب به صورت دقایقی از زمان کارکرد چیلر بیان می‌شود. یک مهندس آن را بر اساس حداقل تعدیل چیلر و گام بار مورد انتظار اندازه‌گیری می‌کند.

آیا مخزن بافر همان مخزن TES است؟

خیر. مخزن بافر کوچک است و نوسانات سریع و کوتاه‌مدت را برای جلوگیری از چرخه کوتاه جذب می‌کند. مخزن TES بزرگ است و ساعت‌ها خنک‌کننده را برای کاهش پیک یا انتقال بار خارج از پیک ذخیره می‌کند.

آیا مخزن بافر باید تحت فشار باشد یا اتمسفریک؟

بیشتر مخازن بافر آب سرد اتمسفریک یا با فشار کم هستند، بسته به حلقه. طرح‌های تحت فشار در مواردی که فشار سیستم آن را ایجاب می‌کند، پوشش داده می‌شوند.

بهترین ماده برای مخزن بافر آب سرد چیست؟

فولاد با پوشش GFS یا FBE برای مقاومت در برابر خوردگی در سرویس مداوم مرطوب، فولاد ضد زنگ برای اسکیدهای با خلوص بالا یا کوچک. انتخاب ماده به کیفیت آب و بودجه بستگی دارد.

آیا می‌توان مخزن بافر را به یک سیستم موجود اضافه کرد؟

بله. یک بافر بازسازی شده در هدر آب سرد به صورت بای‌پس لوله‌کشی می‌شود؛ محدودیت اصلی فضای اتاق مکانیکی و هد پمپ است.

آیا مخزن بافر PUE را بهبود می‌بخشد؟

به طور غیرمستقیم. با اجازه دادن به چیلرها برای کار در بار جزئی کارآمد به جای چرخه زدن، می‌تواند انرژی کمپرسور را کاهش دهد، اگرچه برد مستقیم PUE معمولاً کوچکتر از برد TES یا خنک‌کننده آزاد است.

مخزن بافر آب سرد یک افزودنی کم‌هزینه و با قابلیت اطمینان بالا به سیستم چیلر مرکز داده است. این مخزن از کمپرسورها در برابر چرخه کوتاه محافظت می‌کند، دمای عرضه را از طریق گذارهای خنک‌کننده آزاد تثبیت می‌کند و پس از مشخص شدن پروفایل چرخه چیلر، مشخص کردن آن ساده است. آن را به عنوان یک جاذب شوک حرارتی، جدا از مخزن بزرگتر TES که برای کاهش پیک استفاده می‌شود، در نظر بگیرید.

پیشنهاد اقدام:پروفایل چرخه چیلر خود را با مهندسان ما در میان بگذارید و ما یک مخزن بافر پیچ شده و پوشش داده شده را که متناسب با اتاق مکانیکی و گام‌های بار شما باشد، اندازه‌گیری خواهیم کرد.
