طراحی مخزن هضم بی‌هوازی با راندمان بالا برای بیوگاز

مخزن هضم بی‌هوازی با راندمان بالا یک راکتور مهر و موم شده است که ضایعات آلی را در دمای ۳۵-۳۸ درجه سانتی‌گراد و فشار ۵-۳۰ میلی‌بار به متان تبدیل می‌کند و پوسته شیشه‌ای ذوب شده با فولاد (GFS) پوشش اثبات شده آن است. این محصول که توسط شرکت Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) مهندسی شده است، لعاب ۰.۲۵-۰.۴۵ میلی‌متری در دمای ۸۲۰-۹۳۰ درجه سانتی‌گراد ذوب شده و در ولتاژ ۱۵۰۰ ولت تست عایقی (holiday-tested) می‌شود و مخزن هضم با عمر ۳۰-۵۰ سال مطابق با AWWA D103-09 و ISO 28765 تولید می‌شود.

مخزن هضم بی‌هوازی با راندمان بالا چیست

مخزن هضم بی‌هوازی با راندمان بالا یک راکتور شیشه‌ای ذوب شده با فولاد (GFS) است که لعاب شیشه‌ای ۰.۲۵-۰.۴۵ میلی‌متری آن در دمای ۸۲۰-۹۳۰ درجه سانتی‌گراد ذوب می‌شود تا فولاد هرگز با لجن خورنده یا متان در فشار ۵-۳۰ میلی‌بار تماس پیدا نکند. واحدهای تکی ظرفیت ۲۰-۶۰۰۰۰ متر مکعب لجن هضم شده را در خود جای می‌دهند، در حالی که درزهای پیچ و مهره‌ای از بست‌های درجه ۸.۸ با واشر برای نگهداری بیوگاز استفاده می‌کنند. لعاب دلیل مقاومت مخزن ۳۰-۵۰ ساله در برابر شروع اسیدی و لجن هضم شده بالغ قلیایی است.

• پوشش: لعاب ۰.۲۵-۰.۴۵ میلی‌متری.
• ذوب: ۸۲۰-۹۳۰ درجه سانتی‌گراد.
• آب‌بندی: گاز ۵-۳۰ میلی‌بار.
• محدوده: ۲۰-۶۰۰۰۰ متر مکعب.

چگونه هضم‌کننده بیوگاز تولید می‌کند

آب‌بندی به لعاب بدون سوراخ سوزنی متکی است که در ۱۵۰۰ ولت در هر پنل تأیید شده است، پیچ‌های درجه ۸.۸ با گشتاور مشخص فشرده شده‌اند و درز سقف با EPDM یا نگهدارنده گاز با غشای دوگانه آب‌بندی شده است. از آنجایی که لعاب در سختی ۶.۰ موهس بی‌اثر است، پوسته ۳۰-۵۰ ساله در حالی که pH لجن در طول هضم مزوفیلیک در دمای ۳۵-۳۸ درجه سانتی‌گراد بین ۶.۵ تا ۸.۵ نوسان می‌کند، سفتی خود را حفظ می‌کند.

• تست: پنل ۱۵۰۰ ولت.
• پیچ‌ها: گشتاور درجه ۸.۸.
• دما: ۳۵-۳۸ درجه سانتی‌گراد مزوفیلیک.
• pH: محدوده ۶.۵-۸.۵.

انواع کلیدی، اجزا و ویژگی‌ها

این خانواده شامل مخزن هضم‌کننده GFS، نگهدارنده گاز با غشای دوگانه که بیوگاز را در فشار ۵-۳۰ میلی‌بار ذخیره می‌کند و سقف گنبدی ژئودزیک آلومینیومی برای سایت‌های گرمسیری است. اجزای اصلی شامل پوسته لعابی ۰.۲۵-۰.۴۵ میلی‌متری، مجموعه پیچ‌های درجه ۸.۸، دریچه‌ها، نازل‌های لجن و خروجی گاز هستند. تست عایقی ۱۵۰۰ ولت و امتیاز چسبندگی ۳۴۵۰ نیوتن بر سانتی‌متر مربع کیفیت طولانی مدت را تضمین می‌کنند.

• هضم‌کننده: پوسته GFS.
• نگهدارنده: غشای ۵-۳۰ میلی‌بار.
• سقف: گزینه ژئودزیک.
• چسبندگی: ۳۴۵۰ نیوتن بر سانتی‌متر مربع.

کاربرد هضم‌کننده‌های با راندمان بالا

آنها برای کود مزرعه، ضایعات غذایی و لجن شهری برای تولید انرژی استفاده می‌شوند که در آن متان باید جذب شود، نه اینکه آزاد شود. مخزن مهر و موم شده ۳۰-۵۰ ساله همچنین برای خوراک ارتقاء بیوگاز و لاگون‌های پوشیده در مناطق گرمسیری استفاده می‌شود. لعاب بی‌اثر دلیل این است که همان مخزن هم فاز شروع اسیدی و هم لجن هضم شده بالغ قلیایی را در pH ۶.۵-۸.۵ تحمل می‌کند.

• مزارع: کود به بیوگاز.
• ضایعات غذایی: کارخانه‌های AD.
• شهری: انرژی لجن.
• آب و هوا: لاگون‌های پوشیده.

ملاحظات فنی

از نظر فنی، فولاد به Sa 2.5 سندبلاست می‌شود، لعاب در دمای ۸۲۰-۹۳۰ درجه سانتی‌گراد تا ضخامت خشک ۰.۲۵-۰.۴۵ میلی‌متر ذوب می‌شود و هر پنل قبل از ارسال از تست عایقی ۱۵۰۰ ولت عبور می‌کند. پوسته مطابق با AWWA D103-09 و ISO 28765 محاسبه می‌شود، فشار گاز برای ۵-۳۰ میلی‌بار طراحی شده است و سوابق بازرسی شامل گشتاور هر پیچ است. عمر طراحی ۳۰-۵۰ سال با برنامه نگهداری مستند است.

• سندبلاست: لنگر Sa 2.5.
• ذوب: ۸۲۰-۹۳۰ درجه سانتی‌گراد، ۰.۲۵-۰.۴۵ میلی‌متر.
• تست: عایقی ۱۵۰۰ ولت.
• عمر: ۳۰-۵۰ سال.

نحوه انتخاب مخزن هضم بی‌هوازی با راندمان بالا

با تطبیق فشار گاز (۵-۳۰ میلی‌بار)، حجم لجن (۲۰-۶۰۰۰۰ متر مکعب) و خورندگی (pH ۶.۵-۸.۵ نرمال، تأیید کمتر از ۵.۵) با یک هضم‌کننده GFS با تست مستند ۱۵۰۰ ولت و پیچ‌های درجه ۸.۸ انتخاب کنید. از تامین کننده محاسبه AWWA D103-09 و ISO 28765، سابقه تست عایقی و مراجع کارخانه را بخواهید. هر پیشنهادی را که نتواند گواهی ضخامت لعاب را نشان دهد، رد کنید.

• تطبیق: فشار و حجم.
• تأیید: پنجره pH.
• درخواست: سابقه ۱۵۰۰ ولت.
• تأیید: ریاضیات ISO 28765.

مطالعه موردی پروژه

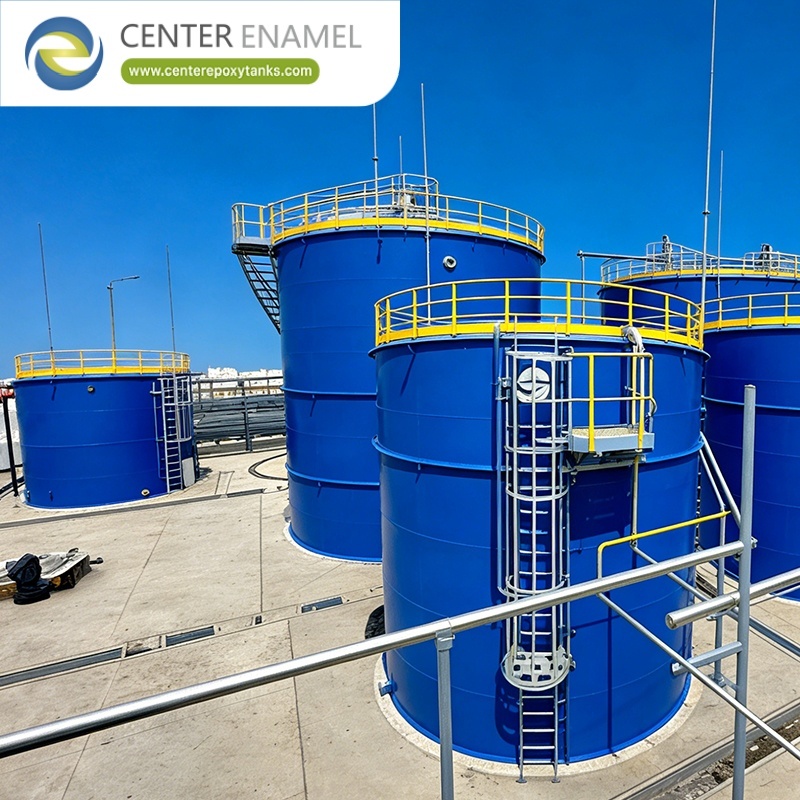

یک پروژه تأیید شده هضم بی‌هوازی ضایعات غذایی در شاندونگ، چین از یک مخزن هضم‌کننده پیچ و مهره‌ای شیشه‌ای ذوب شده با فولاد (GFS) به حجم ۲۹۱۳ متر مکعب که در سال ۲۰۲۳ ساخته شده بود، برای تبدیل ضایعات غذایی به بیوگاز در فشار ۵-۳۰ میلی‌بار استفاده کرد. پوشش لعابی ۰.۲۵-۰.۴۵ میلی‌متری در ۱۵۰۰ ولت تست عایقی شد و درزهای پیچ و مهره‌ای درجه ۸.۸ گاز را محکم نگه داشتند و یک هضم‌کننده با راندمان بالا را در یک سایت AD واقعی نشان دادند.

• پروژه: AD ضایعات غذایی شاندونگ
• مکان: چین، آسیا
• صنعت: انرژی تجدیدپذیر
• کاربرد: هضم بی‌هوازی
• محصول: مخزن هضم‌کننده پیچ و مهره‌ای GFS
• ظرفیت: ۲۹۱۳ متر مکعب
• تعداد: ۱ مخزن
• جنس: شیشه‌ای ذوب شده با فولاد
• استانداردها: AWWA D103-09 / ISO 28765
• سال: ۲۰۲۳

درباره شرکت Shijiazhuang Zhengzhong Technology Co., Ltd.

شرکت Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) از سال ۲۰۰۸ مخازن هضم بی‌هوازی شیشه‌ای ذوب شده با فولاد را به پروژه‌های بیوگاز در بیش از ۱۰۰ کشور عرضه کرده است و نزدیک به ۲۰۰ پتنت مرتبط با لعاب دارد. تیم مهندسی آن هر هضم‌کننده را مطابق با AWWA D103-09 و ISO 28765 محاسبه می‌کند و قبل از صادرات، هر پنل را در ۱۵۰۰ ولت تست عایقی می‌کند و مبنای طراحی مستند را برای برنامه AD فراهم می‌کند.

• تأسیس: ۲۰۰۸ در چین.
• دسترسی: بیش از ۱۰۰ کشور.
• پتنت‌ها: نزدیک به ۲۰۰ پتنت لعاب.
• تست: ۱۵۰۰ ولت در هر پنل.

مزایا و محدودیت‌ها

مزایا شامل عمر ۳۰-۵۰ ساله لعاب بی‌اثر، آب‌بندی تأیید شده با ۱۵۰۰ ولت و نصب سریع پیچ و مهره‌ای است که از جوشکاری در محل جلوگیری می‌کند. محدودیت‌ها این است که pH بسیار پایین زیر ۲ یا شن و ماسه ساینده نیاز به پوشش تأیید شده دارد و سایت باید یک فونداسیون تراز و سابقه گشتاور پیچ مشخص شده را فراهم کند. مخزن یک مخزن تحت فشار نیست و برای ۵-۳۰ میلی‌بار طراحی شده است، نه فشار بالا.

• مزایا: ۳۰-۵۰ سال، بدون جوشکاری.
• مزایا: آب‌بندی ۱۵۰۰ ولت.
• محدودیت: تأیید pH زیر ۲.
• محدودیت: نیاز به فونداسیون.

مقایسه با انواع مخازن دیگر

در مقایسه با فولاد جوش داده شده رنگ شده، مخزن لعابی GFS از نظر عمر ۳۰-۵۰ ساله در برابر خوردگی و آب‌بندی تأیید شده با ۱۵۰۰ ولت برتری دارد؛ در مقایسه با فولاد ضد زنگ، از نظر هزینه سرمایه‌گذاری برای ظرفیت ۲۰-۶۰۰۰۰ متر مکعب برتری دارد. بتن سنگین‌تر و ساخت آن کندتر است. جدول مواد رایج برای کاربرد بیوگاز را مقایسه می‌کند تا انتخاب با سایت و بودجه مطابقت داشته باشد.

• GFS: بهترین هزینه عمر.
• فولاد ضد زنگ: در مقیاس بزرگ پرهزینه.
• جوش داده شده: عمر کوتاه‌تر.
• بتن: ساخت کند.

نتیجه‌گیری

مخزن هضم بی‌هوازی با راندمان بالا با لعاب ۰.۲۵-۰.۴۵ میلی‌متری ذوب شده در دمای ۸۲۰-۹۳۰ درجه سانتی‌گراد، تست عایقی ۱۵۰۰ ولت و درزهای پیچ و مهره‌ای درجه ۸.۸ با رتبه ۵-۳۰ میلی‌بار برای عمر ۳۰-۵۰ سال تعریف می‌شود. AWWA D103-09 و ISO 28765 را مشخص کنید، سابقه تست را درخواست کنید و هضم‌کننده به طور قابل اعتماد متان را نگه خواهد داشت.

• مشخصات: لعاب ۸۲۰-۹۳۰ درجه سانتی‌گراد.
• تأیید: تست ۱۵۰۰ ولت.
• تأیید: ISO 28765.

سوالات متداول (FAQ)

مخزن هضم بی‌هوازی با راندمان بالا چیست؟

این یک راکتور مهر و موم شده شیشه‌ای ذوب شده با فولاد با لعاب ۰.۲۵-۰.۴۵ میلی‌متری است که در دمای ۸۲۰-۹۳۰ درجه سانتی‌گراد ذوب شده، با بست‌های درجه ۸.۸ پیچ و مهره شده و برای نگهداری بیوگاز در فشار ۵-۳۰ میلی‌بار برای ۳۰-۵۰ سال رتبه‌بندی شده است.

در چه دمایی کار می‌کند؟

هضم مزوفیلیک در دمای ۳۵-۳۸ درجه سانتی‌گراد انجام می‌شود؛ لعاب بی‌اثر در طول عمر ۳۰-۵۰ ساله در برابر شروع اسیدی و لجن هضم شده بالغ قلیایی مقاومت می‌کند.

چه ظرفیتی در دسترس است؟

مخازن هضم‌کننده تکی GFS از ۲۰ متر مکعب تا ۶۰۰۰۰ متر مکعب متغیر هستند و کارخانه‌های بیوگاز بزرگتر با چندین مخزن موازی در یک سایت سرویس‌دهی می‌شوند.

چه استانداردهایی برای هضم‌کننده‌های GFS اعمال می‌شود؟

پوسته از AWWA D103-09 و ISO 28765 پیروی می‌کند، پیچ‌ها درجه ۸.۸ هستند و پوشش با تست عایقی ۱۵۰۰ ولت قبل از ارسال تأیید می‌شود.

نصب مخزن چگونه است؟

پنل‌ها بر روی یک فونداسیون آماده توسط خدمه محلی تحت نظارت تامین کننده پیچ و مهره می‌شوند؛ هیچ لعاب کاری یا جوشکاری در محل پوسته مورد نیاز نیست که باعث کوتاه‌تر شدن برنامه می‌شود.

آیا برای بیوگاز ضایعات غذایی مناسب است؟

بله. هضم بی‌هوازی ضایعات غذایی یک کاربرد مستند است؛ لعاب بی‌اثر در برابر فاز شروع اسیدی و لجن هضم شده بالغ قلیایی در pH ۶.۵-۸.۵ مقاومت می‌کند.

CTA پیشنهادی: خوراک، حجم روزانه و فشار گاز هدف (۵-۳۰ میلی‌بار) خود را برای مشخصات هضم‌کننده GFS و لیست مراجع تأیید شده به تیم مهندسی ما ارسال کنید.
