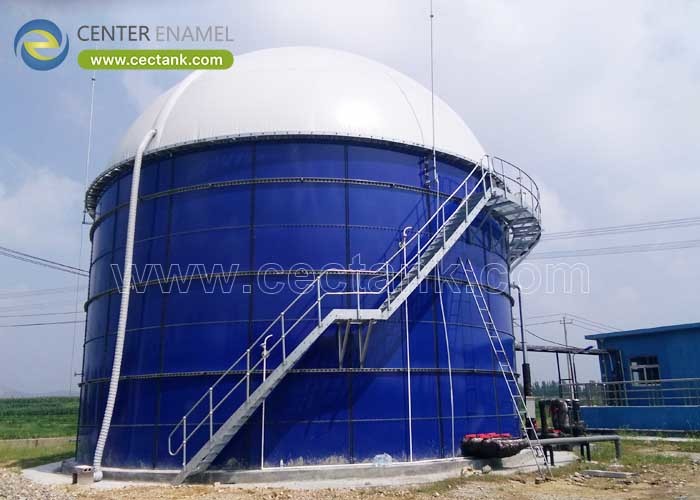

سفتی مخازن بیوگاز فولادی: طراحی هرمتیک GFS

مخزن بیوگاز فولادی سفتی یک مخزن پیچ‌دار شیشه‌ای ذوب شده به فولاد (GFS) است که برای نگهداری بیوگاز با سرعت 5 تا 30 میلی‌بار با کمتر از 1 درصد تلفات روزانه، با استفاده از پیچ‌های درجه 8.8، روکش لعابی 0.25-0.45 میلی‌متری و سقف مهر و موم شده طراحی شده است. مهندسی شده توسط Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel)، مطابق با AWWA D103-09 و ISO 28765 برای کارهای بی هوازی در سراسر جهان است.

مخزن بیوگاز فولادی سفتی چیست؟

مخزن بیوگاز فولادی سفتی یک هاضم شیشه ای ذوب شده به فولاد (GFS) است که پوسته و سقف آن به عنوان یک سیستم مهر و موم شده مهندسی شده است که بیوگاز را در 5-30 میلی بار نگه می دارد. پوشش لعاب 0.25-0.45 میلی متر ضخامت دارد و در دمای 820-930 درجه سانتیگراد ذوب می شود بنابراین فولاد هرگز با دوغاب خورنده یا متان تماس نمی گیرد. ظرفیت ها به 20 تا 60000 متر مکعب می رسد و اتصالات پیچ شده از اتصال دهنده های درجه 8.8 با واشر ضد گاز برای جلوگیری از نشتی استفاده می کنند.

• مهر و موم:5-30 میلی بار گاز بند.
• کت:لعاب 0.25-0.45 میلی متر.
• پیچ و مهره:واشر 8.8 درجه.
• محدوده:20-60000 مترمکعب تک.

مهر و موم هرمتیک چگونه کار می کند

مهر و موم در سه لایه کار می کند: مینای جوشکاری شده در کارخانه که پس از آزمایش تعطیلات 1500 ولت بدون سوراخ است، درزهای پیچی فشرده شده توسط بست های درجه 8.8 با گشتاور مشخص، و اتصال سقف به پوسته مهر و موم شده با EPDM یا نگهدارنده گاز دو غشایی. از آنجایی که مینای دندان بی اثر است، پوسته 30 تا 50 ساله سفتی خود را حفظ می کند، حتی زمانی که PH دوغاب در طول هضم بین 5/6 تا 5/8 تغییر کند.

• لایه 1:مینای 1500 ولت تست شده.
• لایه 2:پیچ و مهره 8.8 گشتاور.
• لایه 3:سقف غشایی یا EPDM.
• زندگی:30-50 سال تنگ.

انواع کلید، اجزاء و ویژگی ها

این خانواده مخزن هاضم GFS، نگهدارنده گاز دو غشایی که بیوگاز را در 5-30 میلی‌بار ذخیره می‌کند و سقف گنبدی ژئودزیکی آلومینیومی برای مکان‌های گرمسیری را پوشش می‌دهد. اجزای اصلی عبارتند از پوسته لعابی 0.25-0.45 میلی متری، مجموعه پیچ و مهره 8.8 درجه، مانوی، نازل های دوغاب و خروجی گاز. تست تعطیلات 1500 ولت در هر پنل ویژگی است که سفتی طولانی مدت را تضمین می کند.

• هاضم:پوسته + پایه GFS.
• دارنده:غشای دوگانه 5-30 mbar.
• سقف:ژئودزیکی یا مخروطی
• تست:1500 ولت هر پنل

کاربرد مخازن بیوگاز هرمتیک

آنها برای هضم بی هوازی کود دامی، گیاهان ضایعات غذایی، و لجن شهری به انرژی که متان باید جذب شود، نه تخلیه، خدمت می کنند. یک مخزن مهر و موم شده 30 تا 50 ساله نیز برای تغذیه ارتقاء بیوگاز و برای تالاب های سرپوشیده در آب و هوای گرم استفاده می شود. مینای خنثی به همین دلیل است که یک مخزن هم فاز شروع اسید و هم هضم بالغ قلیایی را تحمل می کند.

• مزارع:کود به بیوگاز
• ضایعات مواد غذایی:گیاهان پس از میلاد
• شهرداری:انرژی لجن
• آب و هوا:تالاب های سرپوشیده

ملاحظات فنی

از نظر فنی فولاد به Sa 2.5 منفجر می شود، مینا در دمای 820-930 درجه سانتیگراد تا 0.25-0.45 میلی متر DFT ذوب می شود و هر پانل قبل از ارسال یک آزمایش تعطیلات 1500 ولت را پشت سر می گذارد. پوسته با استاندارد AWWA D103-09 و ISO 28765 محاسبه شده است، فشار گاز برای 5-30 میلی‌بار طراحی شده است و یک رکورد بازرسی هر گشتاور پیچ را پوشش می‌دهد. عمر طراحی با یک برنامه مستند 30-50 سال است.

• انفجار:لنگر Sa 2.5.
• فیوز:820-930 درجه سانتی گراد، 0.25-0.45 میلی متر.
• تست:تعطیلات 1500 ولت.
• پیچ و مهره:گشتاور 8.8 درجه

نحوه انتخاب مخزن بیوگاز فولادی سفتی

با تطبیق فشار گاز (5-30 mbar)، حجم دوغاب (20-60000 m3) و خورندگی (pH 6.5-8.5 نرمال، تأیید زیر 5.5) با یک هاضم GFS با آزمایش مستند 1500 ولت و پیچ و مهره های درجه 8.8 انتخاب کنید. محاسبه AWWA D103-09 و ISO 28765، رکورد تست تعطیلات، و کارخانه های مرجع را از تامین کننده بخواهید. هر پیشنهادی که نمی تواند گواهی ضخامت مینا را نشان دهد رد کنید.

• مطابقت:فشار و حجم
• تایید کنید:پنجره pH
• تقاضا:ضبط 1500 ولت
• تأیید کنید:ISO 28765 ریاضی.

مطالعه موردی پروژه

یک پروژه تایید شده بیوگاز شیشه ای ذوب شده به فولاد (GFS) در سوئد از یک مخزن هضم 5504 مترمکعبی ساخته شده در سال 2024 برای تبدیل بقایای کشاورزی به متان در 5 تا 30 میلی بار استفاده کرد. پوشش مینای 0.25-0.45 میلی متری در تعطیلات در 1500 ولت آزمایش شد و درزهای پیچ شده با درجه 8.8 گاز را در زمستان نوردیک محکم نگه داشتند و استاندارد سفتی را در یک سایت بی هوازی واقعی نشان دادند.

• پروژه:بیوگاز کشاورزی سوئد
• مکان:سوئد، اروپا
• صنعت:انرژی های تجدید پذیر
• کاربرد:هضم بی هوازی
• محصول:مخزن هاضم پیچ شده GFS
• ظرفیت:5504 متر مکعب
• مقدار:1 تانک
• مواد:ذوب شیشه به فولاد
• استانداردها:AWWA D103-09 / ISO 28765
• سال:2024

درباره Shijiazhuang Zhengzhong Technology Co., Ltd.

Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) یک تولید کننده چینی است که در سال 2008 تأسیس شد و مخازن شیشه ای ذوب شده به فولاد (GFS) را به بیش از 100 کشور جهان ارسال کرده است و نزدیک به 200 حق ثبت اختراع مربوط به مینا را در اختیار دارد. خطوط تولید آن مینای شیشه‌ای را در دمای 820 تا 930 درجه سانتی‌گراد روی صفحات فولادی تا 0.45 میلی‌متر DFT ترکیب می‌کند و قبل از صادرات، هر پانل را با ولتاژ 1500 ولت آزمایش می‌کند و به برنامه مخزن پیچ‌دار یک پایه تولید مستند می‌دهد.

• تاسیس شد:2008 در چین.
• رسیدن به:100+ کشور
• اختراعات:نزدیک به 200 مینا.
• فرآیند:ذوب 820-930 درجه سانتیگراد.

مزایا و محدودیت ها

مهر و موم مینا پوسته تقریباً بی اثر و 30 تا 50 ساله ایجاد می کند که متان را با فشار 5 تا 30 میلی بار بدون رنگ آمیزی مجدد نگه می دارد. یک محدودیت واقعی این است که هاضم GFS انتخاب درستی نیست، زمانی که ماده اولیه بدون مرحله اصلاح برای مدت طولانی زیر PH 5.5 باقی بماند. این مرز باید در طراحی فرآیند تأیید شود، نه پس از نصب، یا ضمانت پوشش در خطر است.

• مزیت:بی اثر، 30-50 سال.
• مزیت:بدون رنگ آمیزی مجدد
• محدودیت:اجتناب از pH <5.5 همانطور که هست.
• مرز:تایید در طراحی

مقایسه با سایر مخازن بیوگاز

در برابر فولاد و بتن پوشش داده شده جوش داده شده، مخزن بیوگاز شیشه ای ذوب شده به فولاد (GFS) بر کیفیت لعاب کنترل شده توسط کارخانه و سفتی 30 تا 50 ساله پیروز می شود، در حالی که مخازن جوش داده شده به پوشش میدانی و بتن نیاز به پخت طولانی دارد. جدول زیر چهار جسم رایج را در نقاطی که نشت بیوگاز و زندگی را تعیین می کنند، مقایسه می کند.

• GFS:مینای کارخانه، تنگ.
• جوش داده شده:کت کاربردی
• بتن:آهسته، متخلخل
• FBE:گزینه اسید خوب

نتیجه گیری

مخزن بیوگاز فولادی سفتی توسط پوسته شیشه‌ای ذوب شده به فولاد (GFS) مهر و موم شده، پیچ‌های 8.8 درجه، و مینای آزمایش شده 1500 ولتی تعریف می‌شود که متان را در 5 تا 30 میلی‌بار به مدت 30 تا 50 سال نگه می‌دارد. محاسبات AWWA D103-09 و ISO 28765 و گواهی مینا را مشخص کنید و هاضم در زمستان اول اجرا می کند نه پنجم.

• مهر و موم:مینا + گشتاور.
• اثبات:ضبط 1500 ولت
• زندگی:30-50 سال.

سوالات متداول (سؤالات متداول)

چه چیزی یک مخزن بیوگاز فولادی را محکم می کند؟

مهر و موم ضد گاز از سه لایه تشکیل می شود: روکش لعابی 0.25-0.45 میلی متری بدون سوراخ که با ولتاژ 1500 ولت تأیید شده است، درزهای پیچ شده با درجه 8.8 فشرده شده تا یک گشتاور تنظیم شده، و سقف مهر و موم شده یا نگهدارنده دو غشایی. آنها با هم بیوگاز را در 5-30 میلی بار با حداقل تلفات روزانه در طول عمر 30-50 ساله نگه می دارند.

مخازن بیوگاز چه فشاری را تحمل می کنند؟

اکثر هاضم‌های پیچ‌دار شیشه‌ای ذوب شده به فولاد (GFS) و نگهدارنده‌های غشایی آن‌ها برای فشار بیوگاز 5 تا 30 میلی‌بار طراحی شده‌اند. پوسته و سقف بر اساس AWWA D103-09 و ISO 28765 برای فشار کم و وظیفه خوردگی بالا به جای ذخیره سازی با فشار بالا محاسبه شده است.

چگونه سفتی مخزن قبل از حمل و نقل تأیید می شود؟

هر پانل لعابی در تعطیلات با ولتاژ 1500 ولت برای یافتن سوراخ‌ها آزمایش می‌شود و گشتاور پیچ در زمان نصب ثبت می‌شود. یک تامین کننده باید گزارش تست تعطیلات، گواهی ضخامت لعاب (0.25-0.45 میلی متر) و محاسبه ISO 28765 را به عنوان شواهدی از مخزن مهر و موم شده ارائه دهد.

آیا هاضم GFS می تواند مواد اولیه اسیدی را مدیریت کند؟

هاضم GFS پنجره PH نرمال هضم 6.5-8.5 را تحمل می کند. اگر مواد اولیه برای مدت طولانی زیر PH 5.5 باقی بماند، باید یک اصلاح یا یک لاینر تخصصی اضافه شود. این مرز در طول طراحی فرآیند تایید می شود، نه پس از نصب مخزن.

چه استانداردهایی برای مخازن بیوگاز پیچ دار اعمال می شود؟

استانداردهای رایج AWWA D103-09 برای مخازن فولادی پیچ و مهره ای و ISO 28765 برای طراحی لعابی، با ISO 9001 برای کیفیت و ISO 45001 برای ایمنی. وظایف مجاور قابل شرب نیز ممکن است به NSF/ANSI 61 اشاره کنند.

چه اطلاعاتی برای قیمت گذاری مخزن بیوگاز مورد نیاز است؟

حجم خوراک روزانه، pH و دمای دوغاب (معمولاً مزوفیل 35-38 درجه سانتیگراد)، فشار گاز مورد نیاز (5-30 میلی‌بار)، بار باد و برف محل، و حجم کل (20-60000 متر مکعب) را فراهم کنید. این به تامین کننده اجازه می دهد پوسته GFS و نگهدارنده غشاء را به دقت اندازه گیری کند.

CTA پیشنهادی:حجم خوراک بیوگاز، پنجره pH و مشخصات گاز 5-30 میلی‌بار خود را برای یک قیمت‌گذاری مهر و موم شده از هاضم شیشه‌ای ذوب شده به فولاد به تیم مهندسی مرکز مینا ارسال کنید.
