طراحی مخزن هضم کننده 50,000 متر مکعب برای نیروگاه‌های بزرگ بیوگاز

مخزن هضم کننده 50,000 متر مکعب یک راکتور بی‌هوازی در مقیاس صنعتی است که زباله‌های آلی را تصفیه کرده و بیوگاز با 55-65% متان را برای انرژی شبکه یا فرآیند تولید می‌کند. در این اندازه، حاشیه‌های ساختاری و فرآیندی، قابلیت اطمینان را تعیین می‌کنند. این مخزن هضم کننده شیشه‌ای ذوب شده با فولاد (GFS) در این مقیاس، که توسط شرکت Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) مهندسی شده است، مطابق با AWWA D103-09 و ISO 28765 با یک پوسته لعابی تست شده با عیب‌یابی محاسبه می‌شود.

مخزن هضم کننده 50,000 متر مکعب چیست

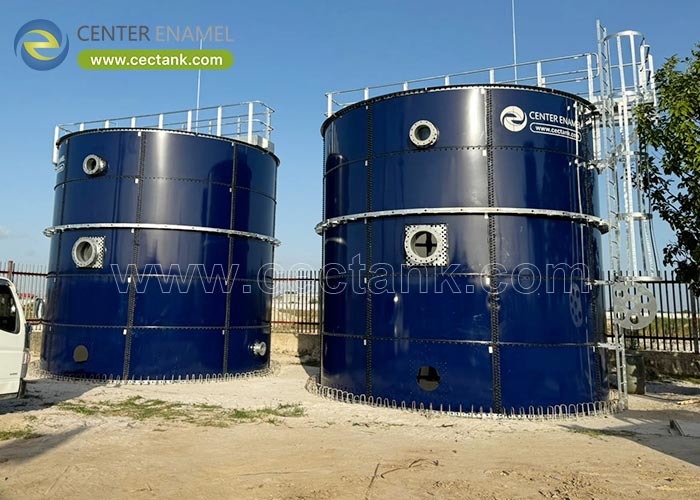

مخزن هضم کننده 50,000 متر مکعب یک راکتور بی‌هوازی مهر و موم شده است که تقریباً 50,000 متر مکعب خوراک را در دمای 35-38 درجه سانتی‌گراد نگه می‌دارد، در حالی که میکروب‌ها مواد آلی را به بیوگاز تبدیل می‌کنند. در فرم شیشه‌ای ذوب شده با فولاد (GFS)، پوسته از پانل‌های لعابی پیچ شده تشکیل شده است که در دمای 820-930 درجه سانتی‌گراد ذوب شده‌اند و یک فضای داخلی خنثی ایجاد می‌کنند که در طول عمر 30-50 ساله در برابر هضم‌کننده اسیدی مقاومت می‌کند. این حجم، آن را در رده بیوگاز در مقیاس صنعتی قرار می‌دهد.

• حجم: حدود 50,000 متر مکعب.
• دما: 35-38 درجه سانتی‌گراد مزوفیلیک.
• گاز: 55-65% متان.
• پوسته: لعاب پیچ شده GFS.

ویژگی‌های کلیدی، اجزا و انواع

در حجم 50,000 متر مکعب، مخزن معمولاً یک CSTR با اختلاط کامل حجمی، یا یک طراحی دو مرحله‌ای است که اسیدی شدن را از متانوژنز جدا می‌کند. پوسته از لعاب 0.25-0.40 میلی‌متری که با ولتاژ 1500 ولت تست عیب‌یابی شده است، پیچ‌های درجه 8.8 و سقف ضد گاز با نگهدارنده غشای دوگانه استفاده می‌کند. هیترها، میکسرها و گوگردزدایی در یک تامین مهندسی شده ادغام شده‌اند.

• CSTR: اختلاط کامل حجمی.
• دو مرحله‌ای: اسید به علاوه متان.
• پوسته: 0.25-0.40 میلی‌متر، 1500 ولت.
• تامین: هیتر، میکسر، گوگردزدایی.

کاربردها و شرایط عملیاتی

نیروگاه‌های در مقیاس صنعتی، مزارع بزرگ و تأسیسات زباله شهری از هضم کننده‌های 50,000 متر مکعبی برای لجن فاضلاب، کود و زباله‌های غذایی استفاده می‌کنند. آنها خوراک پیوسته با حجم بالا را به گرما، برق یا بیومتان تزریقی تبدیل می‌کنند. از آنجایی که لعاب GFS در برابر pH 3-11 مقاوم است، همین مخزن هضم‌کننده‌های تهاجمی را که فولاد رنگ شده را در عرض چند سال خورده می‌کند، مدیریت می‌کند.

• کاربران: تاسیسات، مزارع، شهرها.
• خوراک: لجن، کود، غذا.
• خروجی: گرما، برق، بیومتان.
• pH: لعاب در برابر 3-11 مقاوم است.

ملاحظات فنی

طراحی، زمان ماند هیدرولیکی را در 20-40 روز، دما را در 35-38 درجه سانتی‌گراد و بیوگاز را در 55-65% متان تحت فشار 5-30 میلی‌بار ثابت نگه می‌دارد. اختلاط از 5-15 وات بر متر مکعب برای یکنواخت نگه داشتن 50,000 متر مکعب جامد استفاده می‌کند. پوسته مطابق با AWWA D103-09 و ISO 28765 محاسبه شده است، صفحات به Sa 2.5 سندبلاست شده و با ولتاژ 1500 ولت تست عیب‌یابی شده‌اند، با بارهای لرزه‌ای و باد تأیید شده برای سایت نصب شده.

• ماند: 20-40 روز.
• دما: 35-38 درجه سانتی‌گراد.
• اختلاط: 5-15 وات بر متر مکعب.
• پوسته: Sa 2.5، 1500 ولت.

مزایا و محدودیت‌ها

یک هضم کننده GFS 50,000 متر مکعبی، بیوگاز در مقیاس صنعتی با پوسته ضد خوردگی و ساخت سریع پیچ شده را ارائه می‌دهد. محدودیت این است که حجم مخزن تکی نزدیک به 50,000 متر مکعب در سقف عملی برای GFS پیچ شده قرار دارد؛ فراتر از آن، از مخازن متعدد یا فولاد جوشی استفاده می‌شود. این مرز یک تصمیم برنامه‌ریزی است که در برابر اوج واقعی خوراک تأیید می‌شود، نه یک نقص در مواد.

• مزیت: مقیاس صنعتی، ضد خوردگی.
• مزیت: ساخت سریع پیچ شده.
• محدودیت: نزدیک به سقف GFS پیچ شده.
• مرز: برنامه‌ریزی برای مخازن متعدد یا جوشی.

پارامترهای طراحی

اعداد زیر مقادیر باربر هستند که یک تامین کننده باید به ازای هر مخزن هضم کننده 50,000 متر مکعبی ارائه دهد. آنها به مهندس اجازه می‌دهند تا پوسته، پوشش، سیستم اختلاط و گاز را قبل از سفارش فولاد برای وظیفه بیوگاز در مقیاس صنعتی تأیید کند.

راهنمای مقایسه و انتخاب

در مقایسه با فولاد جوشی، بتن و فایبرگلاس، هضم کننده شیشه‌ای ذوب شده با فولاد (GFS) در محدوده 20-60,000 متر مکعب از نظر مقاومت در برابر خوردگی و سرعت ساخت برتری دارد. از جدول برای تطبیق مواد با خورندگی خوراک، لجستیک سایت و عمر مورد نیاز در مقیاس صنعتی استفاده کنید.

بهترین شیوه‌ها: چگونه یک تامین کننده را انتخاب کنیم

محاسبه ISO 28765، تست عیب‌یابی 1500 ولت و یک بسته بازرسی کامل برای مخزنی در این اندازه را الزامی کنید. درخواست ارجاع از هضم کننده‌های با حجم و خوراک مشابه کنید. شرکت Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) نقشه‌ها، سوابق NDE و یک بسته بازرسی به ازای هر مخزن صادر می‌کند تا دارایی از حسابرسی و تأمین مالی عبور کند.

• الزامی: ISO 28765 و 1500 ولت.
• بسته: بازرسی کامل.
• ارجاع: حجم قابل مقایسه.
• حسابرسی: نقشه‌ها به علاوه NDE.

یک هضم کننده 50,000 متر مکعبی یک تعهد ساختاری و فرآیندی است، نه فقط یک مخزن بزرگتر. زمان ماند، پوسته GFS ضد خوردگی و اثبات بازرسی را با هم مهندسی کنید، و این امر بیوگاز را به طور قابل اعتماد برای 30-50 سال تولید خواهد کرد.

سوالات متداول (FAQ)

مخزن هضم کننده 50,000 متر مکعب چیست؟

یک راکتور بی‌هوازی در مقیاس صنعتی با حجم حدود 50,000 متر مکعب که بیوگاز با 55-65% متان را از لجن، کود یا زباله‌های غذایی برای بازیابی انرژی تولید می‌کند.

یک مخزن چه حجمی می‌تواند داشته باشد؟

مخازن پیچ شده GFS تا حدود 50,000-60,000 متر مکعب می‌رسند؛ فراتر از آن، کارخانه‌ها از مخازن متعدد یا ساخت و ساز فولادی جوشی استفاده می‌کنند.

کدام استاندارد اعمال می‌شود؟

پوسته مطابق با AWWA D103-09 و ISO 28765 طراحی شده است، با کنترل کارخانه تحت ISO 9001 و ISO 45001.

چگونه پوسته تأیید می‌شود؟

صفحات به Sa 2.5 سندبلاست شده‌اند، لعاب در دمای 820-930 درجه سانتی‌گراد به ضخامت 0.25-0.40 میلی‌متر ذوب شده و در هر متر مربع با ولتاژ 1500 ولت تست عیب‌یابی می‌شود.

چه ماند و دمایی؟

ماند هیدرولیکی 20-40 روز در دمای مزوفیلیک 35-38 درجه سانتی‌گراد، هضم پایدار و تولید گاز قابل پیش‌بینی را فراهم می‌کند.

آیا قابل سفارشی‌سازی است؟

بله. میکسر، هیتر، نگهدارنده گاز، عایق و ابزار دقیق بر اساس خوراک و آب و هوا مهندسی می‌شوند و نقشه‌ها به ازای هر مخزن صادر می‌شوند.
